ПАСПОРТ

Металлический компенсатор фланцевый

Маркировка:

Наименование изделия:

GENEBRE 2835

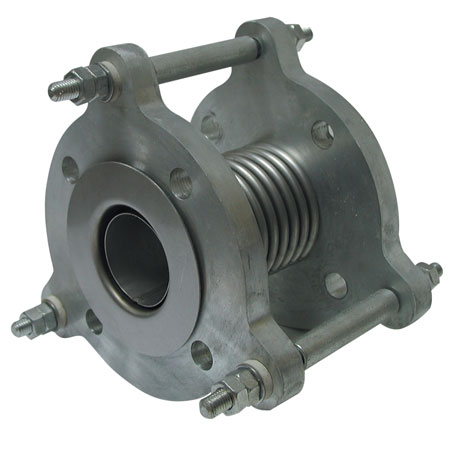

Компенсатор фланцевый из нержавеющей стали 2835

Предприятие изготовитель:

Предельные рабочие значения:

Genebre S. A., Испания

Темп. мин. = - 40°С, Т макс. = + 300 °С

Адрес производства:

Edificio Genebre Avda. Joan Carles I, 46-48

08908 L’Hospitalet de Llobregat Barcelona (Spain)

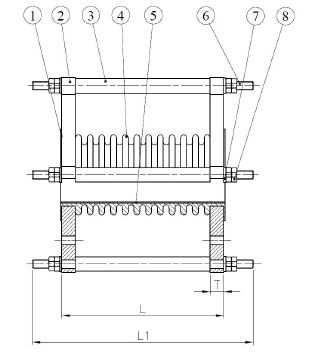

Спецификация

Применение:

1. Соединение

Нерж. сталь 304

Металлический компенсатор фланцевый 2835 предназначен для систем водоснабжения, теплоснабжения, различного технологического оборудования.

2. Фланец

Углеродистая сталь

3. Трубка

Углеродистая сталь

4. Сильфон

Нерж. сталь 304

5. Внутренняя втулка

Нерж. сталь 304

6. Стержень

Углеродистая сталь

7. Шайба

Резина

8. Гайка

Углеродистая сталь


Модель

DN

PN

Параметры (мм)

Вес (Кг)

Ш A

Ш B

Ш C

Ш D

E - ШF

Стержень

L

L1

T

2835 06

25

16

-

115

-

85

4-14

-

150

-

16

2.50

2835 07

32

16

-

140

-

100

4-18

-

150

-

16

3.50

2835 08

40

16

-

150

-

110

4-18

-

150

-

16

4.00

2835 09

50

16

235

165

195

125

4-18

3 x m12

150

225

16

7.15

2835 10

65

16

255

185

215

145

4-18

3 x m12

150

225

18

8.95

2835 11

80

16

270

200

230

160

8-18

3 x m12

150

225

18

9.80

2835 12

100

16

305

220

250

180

8-18

3 x m12

150

225

20

12.65

2835 13

125

16

360

250

287

210

8-18

4 x m16

150

245

20

18.45

2835 14

150

16

390

285

322

240

8-23

4 x m16

200

295

23

24.35

2835 16

200

16

430

340

377

295

12-23

4 x m16

200

295

23

28.90


РУКОВОДСТВО ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

НЕ нашли? Не то? Что вы ищете?

Монтаж

Компенсаторы размещаются на участке трубопровода между неподвижными опорами или естественно неподвижными сечениями трубы. Между двумя неподвижными опорами может быть установлен только один компенсатор.

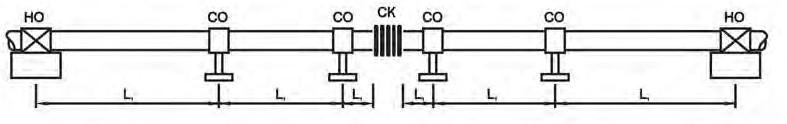

Первые скользящие опоры устанавливаются на расстоянии 4-х наружных диаметров трубопровода с обеих сторон от компенсатора, вторые – на расстоянии 14 наружных диаметров трубопровода от первой опоры. Расстояние между остальными опорами не может превышать 21 наружного диметра трубопровода.

Сильфонные компенсаторы и трубопровод должны быть на одной оси.

Необходимо проявлять осторожность, чтобы не повредить тонкие секции сильфонов и избежать появления вмятин, зарубков.

Для компенсаторов с внутренним экраном необходимо сверить направление потока среды с направляющей стрелкой на корпусе компенсатора (если отсутствует стрелка направления потока среды, то среда должна входить в компенсатор со стороны, где внутренний экран приварен к патрубку), см. Рис.1.

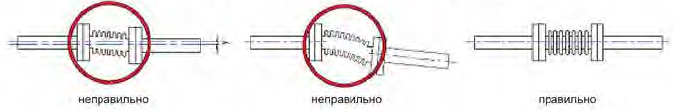

          Рис. 1                        Рис.2

Компенсаторы 2835 могут быть установлены между фланцами DIN PN16.

Стержневой ограничитель (см. Рис.2). Его функция заключается в контроле возможного чрезмерного расширения/сжатия компенсатора.

Следует избегать торсионного вращения сильфонных компенсаторов.

При проведении сварочных работ контакт компенсатора с кабелем сварочного аппарата должен быть исключен. Не допускается заземление сварочного аппарата на трубопроводе.

Эксплуатация

Компенсаторы обеспечивают оптимальные результаты работы, когда они используются при температуре/давлении, для которых они были изготовлены.

Компенсаторы находятся в предрастянутом состоянии и не требуют растяжения/сжатия перед монтажом.

Техническое обслуживание

Компенсаторы разработаны таким образом, что не требуют периодической смазки и обслуживания.

Для очистки компенсаторов не используйте острые предметы, проволочные щетки или наждачную бумагу. Чистку компенсатора следует проводить чистой водой с мылом при слабом щелочном растворе.

Транспортировка и хранение

Компенсаторы следует хранить в сухом и темном месте. Избегайте воздействия прямых солнечных лучей. Изделие нужно беречь от влаги и механических повреждений.

Гигиена и безопасность

Жидкости, проходящие через компенсатор, могут быть агрессивными, токсичными легковоспламеняющиеся или загрязняющие окружающую среду. При работе с компенсатором должны быть приняты необходимые меры безопасности и рекомендуется использовать средства личной защиты.

Прежде чем снять компенсатор, убедитесь, что трубопровод НЕ находится под давлением.

Параметры компенсации

Модель

DN

Осевая компенсация в различных циклах (мм)

Коэфф.  упругости

Полезная площадь (см2)

1000 cycle

> =5000 cycle

> =10000 cycle

2835 06

25

  ± 11

  ± 6

± 5

40

  16.3

2835 07

32

  ± 11

  ± 6

± 5

40

  16.3

2835 08

40

  ± 11

  ± 6

± 5

40

  16.3

2835 09

50

  ± 15

  ± 9

± 7

28

  27.3

2835 10

65

  ± 17

  ± 9

± 7

33

  47.3

2835 11

80

  ± 17

  ± 9

± 7

34

  58

2835 12

100

  ± 16

  ± 9

± 6

45

  98.5

2835 13

125

  ± 14

  ± 8

± 6

63

  160.6

2835 14

150

  ± 18

  ± 10

± 8

76

  228.3

2835 16

200

  ± 26

  ± 15

± 12

56

  366.4

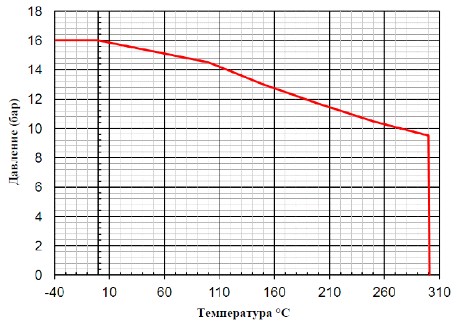

График Давление / Температура



Гарантии изготовителя

Поставщик GENEBRE S. A., ИСПАНИЯ гарантирует работоспособность изделия в течение 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.

Отметки о прохождении приемосдаточных испытаний

Проверка соответствия конструкторской документации

Годен

Тест на прочность корпуса

Годен

Тест на герметичность

Годен

Проверка работоспособности

Годен

Комплектация

№

Наименование

Кол-во (шт.)

Обозначение

1

Паспорт/Руководство по монтажу и эксплуатации - 1 шт.


Отметки о продаже

Предприятие-изготовитель: GENEBRE S. A., Испания

Поставщик:

М. П.
