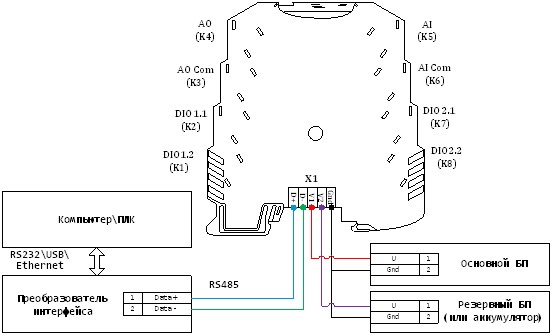

Назначение контактов

Клеммник

Цепь

К1

DO2        Второй контакт дискретного выхода

К2

DO1        Первый контакт дискретного выхода

К3

AI Com        Общий аналогового входа

К4

AI        Аналоговый вход, 0-12В

К5

Не задействован

К6

Не задействован

К7

Не задействован

К8

Не задействован


Х1

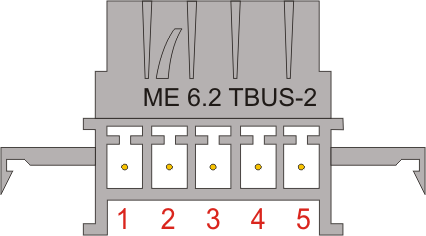

Назначение контактов разъема Х1:

Номер контакта

Обозначение

Назначение

1

Data+

Линия Data+ интерфейса RS485

2

Data-

Линия Data - интерфейса RS485

3

Uпит.

Вход напряжения питания

4

Uпит. рез.

Вход резервного напряжения питания

5

Gnd

Общий провод для основного и резервного источников питания


АКОН»

Украина, г. Киев

ул. Лебедева-Кумача 5, оф.319

(+38044) 496-29-60

(+38067) 442-33-89

*****@***

www. akon.

Skype: wadbus


Технический паспорт

WAD-MIO-MAXPro

ТУ У 33.2-33056998-001:2009

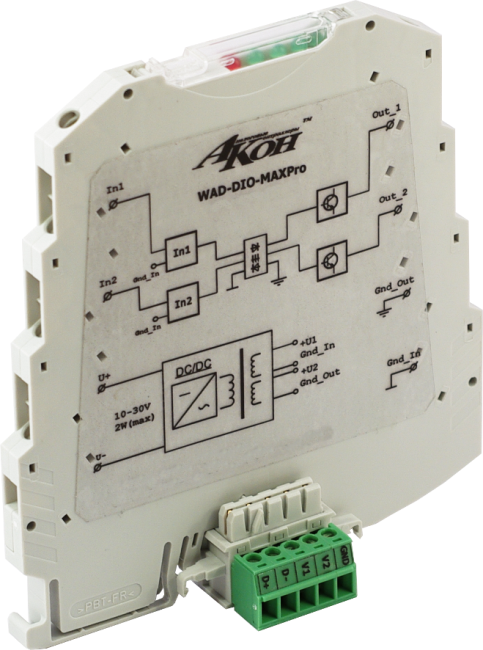

Двухканальный модуль ввода-вывода

Групповая гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2016

Основные технические характеристики:

Модуль WAD-MIO-MAXPro ТУ У 33.2‑33056998‑001:2009 предназначен для ввода/вывода аналоговых и дискретных сигналов. Связь с головным вычислителем осуществляется через интерфейс RS485 по протоколу Modbus RTU.

Функция

Параметры

RS485

Применяется для связи с компьютером
    Параметры обмена

1 старт-бит

8 бит данных

четность не используется (по умолчанию)

1 стоп-бит

Скорости обмена: 1200-115200
    Протокол обмена

Modbus RTU
    Bootloader

Инструмент для обновления прошивки

Канал AI

Аналоговый ввод
    Количество

1
    Диапазон

4..20 мА
    Входное сопротивление

62 Ом
    Погрешность

Основная приведенная к диапазону преобразования погрешность не более ±0.1%
    Защита

Долговременная перегрузка напряжением до +/-60В

Канал DO

Дискретный вывод
    Количество

1
    Тип канала

Твердотельное реле
    Коммутируемые параметры

I≤100мА; U≤30В

Подавление помехи нормального вида 50/60 Гц не менее 70 дБ.

Подавление помехи общего вида 50/60 Гц не менее 120 дБ.

Подавление изменения напряжения питания не менее 150дБ.

Уровень шумов и помех на выходе в полосе частот до 10кГц не более ‑90дБ.

Дополнительная погрешность в рабочем диапазоне температур ±0.005%*0С.

Защита линий интерфейса RS485 от превышения напряжения до +/-60В.

Входные и выходные цепи гальванически изолированы друг от друга, питания модуля и интерфейса, интерфейс изолирован и от питания.

Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В (Рекомендуемое – 24В).

Потребляемая мощность не более 2.5 Вт.

Габариты модуля 102,5х93,1х6,2 мм.

Масса 65 г.

Средний срок службы изделия - 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации:

Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.



Комплект поставки:

Модуль WAD-MIO-MAXPro                1 шт.        № 000

Комплект разъемов:        ME 6.2 TBUS-2        1шт.

                       IMC 1.5/5        1шт.

Паспорт (допускается 1 экз. до 10 комплектов поставки).

Начальные настройки:

Протокол – Modbus RTU.

Адрес – 1.

Скорость обмена – 9600.

Формат фрейма – 8:n:1.

Свидетельство о приёмке:

Модуль WAD-MIO-MAXPro соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска 14.07.2016г.

Подпись лиц, ответственных за приёмку ____________________

Гарантийные обязательства:

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, (+38067) 442‑33‑89, (+38044) 496‑29‑60, *****@***, www. akon.

Нормативная база:

Модули WAD-MIO-MAXPro ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.012 и соответствуют требованиям ДСТУ 2465‑94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000 4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326‑1:2002.
