ПРИЛОЖЕНИЕ 2*

КАРТЫ СЕЙСМИЧЕСКОГО РАЙОНИРОВАНИЯ ТЕРРИТОРИИ СССР

Цифрами показана интенсивность сейсм-ического возпействия в баллах.

В 9-балльных районах штриховкой показаны зоны возможного возникновения очагов землетрясений (зоны ВОЗ) с магнитудами 7,1 и более. Землетрясения с такими магнитудами могут вызвать на поверхности земли остаточные деформации, разрушительные эффекты типа обвалов, оползней, селей, а также сейсмические воздействия интенсивностью более 9 баллов.

Индексами при цифрах указана повторяемость землетрясений. Сплошные линии разделяют зоны с разной интенсивностью землетрясений: штриховые — с разной повторяемостью землетрясений.

“УТВЕРЖДАЮ”
Вице - президент
Российской Академии наук
академик
“ 23 ” августа 1993 г.

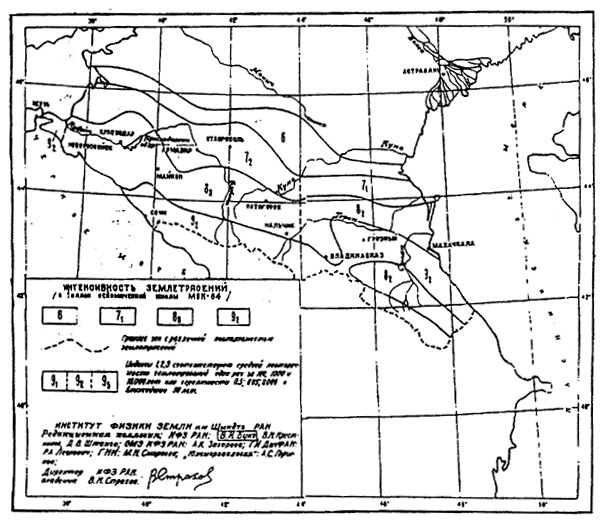

Схема 1. Временная схема сейсмического районирования Северного Кавказа

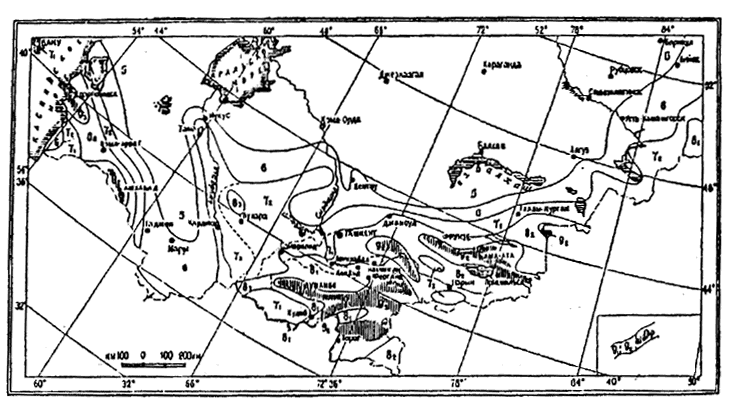

Схема 2

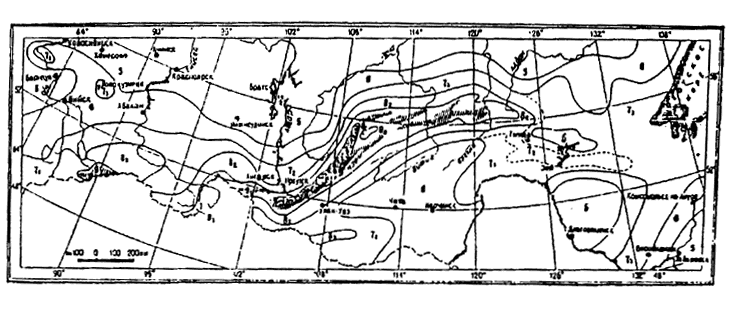

Схема 3

Схема 4

“УТВЕРЖДАЮ”

“УТВЕРЖДАЮ”

Заместитель министра строительства Российской Федерации

Вице-президент

Российской Академии наук

академик

“ 15 ” июля 1995 г.

“ 15 ” июля 1995 г.

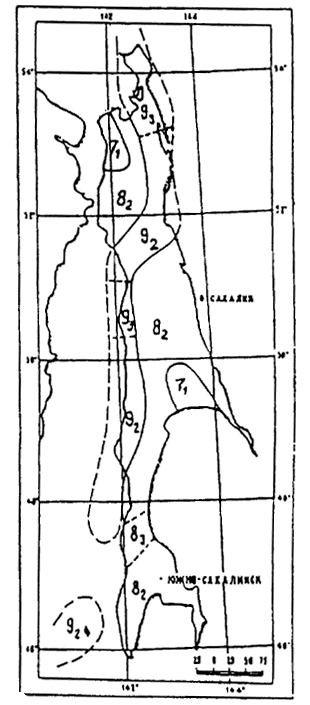

ВРЕМЕННАЯ СХЕМА

СЕЙСМИЧЕСКОГО РАЙОНИРОВАНИЯ САХАЛИНСКОЙ ОБЛАСТИ И ПОВТОРЯЕМОСТЬ СЕЙСМИЧЕСКИХ ВОЗДЕЙСТВИЙ 1995 г.

Ответственные редакторы: ,

ИНТЕНСИВНОСТЬ СЕЙСМИЧЕСКИХ ВОЗДЕЙСТВИЙ

(В БАЛЛАХ ШКАЛЫ MSK-64)

6

7

8

9

------- Границы зон с различной повторяемостью сейсмических воздействий.

91

92

93

Индексы 1, 2, 3 соответсвуют средней повторяемости воздействий один раз за 100, 1000 и 10000 лет или вероятности 0,5; 0,95 и 0,995 непревышения таких воздействий в ближайшие 50 лет. Девятибалльные зоны и на шельфе оконтурены условно птунктирной линией.

Карта-схема общего сейсмического районирования (ОСР) составлена в масштабе 1:2500000 для Сахалина, ОСР Курил сотавлено без изменений: 91 и соответствует СНиП II-7-81*.

Организации-исполнители:

Объединенный институт физики Земли РАН (ОИФЗ), Институт морской геологии и геофизики ДВО РАН (ИМГиГ), Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве Минстроя РФ (ПНИИИС), Геологический институт РАН (ГИН), Институт литосферы РАН (ИЛСАН), Институт океанологии РАН (ИО), Научно-инженерный и координационный сейсмологический центр РАН (НИКСЦ), ВНИИГеофизика.

Составители: , , B. В. Севастьянов, , .

Генеральный директор ОИФЗ РАН, академик

15.07.95

Схема 5
