УДК 621.3.072.86

, ,

ЭНЕРГОСБЕРЕГАЮЩИЕ РЕЖИМЫ РАБОТЫ АСИНХРОННЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ

Воронежский государственный аграрный университет

имени императора Петра I, г. Воронеж

Аннотация. Рассмотрены специальные режимы работы трёхфазных асинхронных электродвигателей в нерегулируемом электроприводе, позволяющие снизить количество потребляемой этими двигателями электроэнергии.

Ключевые слова: трехфазный асинхронный электродвигатель, снижение электропотребления, энергосберегающие режимы работы, снижение потерь мощности.

Abstract. Considered special modes of operation of three-phase asynchronous motors in the unregulated electrical drive, allowing to reduce consumption of these engines power.

Keywords: hree-phase asynchronous motor, reducing energy consumption, energy saving modes, reducing power losses.

Асинхронный электропривод является наиболее распространенным потребителем электроэнергии как на промышленных, так и на сельскохозяйственных предприятиях. Поэтому актуальной представляется задача снижения энергопотребления асинхронными электродвигателями (АД) за счёт оптимизации их рабочего режима.

При штатных параметрах рабочего режима, установленных нормативно-технической документацией, некоторое снижение количества потребляемой энергии возможно получить, применяя новые экономичные серии АД [1]. Кроме того, в нерегулируемом электроприводе снижение электропотребления может быть достигнуто специальными режимами работы, реализация которых в общем случае предполагает: контроль потребляемой мощности и линейного тока, контроль температуры корпуса или обмоток, измерение мощности на валу, определение нагрузки на валу, наличие информации о характере технологических циклов работы установки, применение технических средств, оптимизирующих пусковые и тормозные режимы работы, наличие компактных и недорогих средств переключения обмоток электродвигателей, автоматический выбор оптимального сочетания параметров рабочего режима: потребляемой мощности, линейного тока, величины скольжения [2].

Целью реализации специальных режимов работы АД является снижение потребления из сети активной мощности, а, следовательно, и потерь энергии без заметных изменений условий технологического режима работы оборудования в целом [3].

При работе АД в продолжительном режиме (S1) возможны случаи значительного снижения нагрузки на валу на довольно продолжительный период (от десятков минут до нескольких часов). В этом случае для снижения потребляемой мощности и некоторого увеличения значения соs ц бывает целесообразно симметрично снизить напряжение на обмотке статора АД с помощью симисторного преобразователя напряжения (ПН) согласно схеме, представленной на рис. 1.

Уровень снижения напряжения зависит от степени продолжительного сброса нагрузки и определяется из условий сохранения значения вращающего момента, достаточного для поддержания такой частоты вращения, при которой действительное скольжение не превышает критическое.

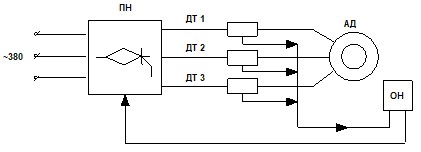

ПН – симисторный преобразователь напряжения; ДТ – датчик тока; ОН – определитель нагрузки

Рисунок 1 – Схема управления АД посредством симисторного ПН

Экспериментальные данные приведены в таблице 1.

Таблица 1 – Нагрузочная диаграмма АД


Значение электромагнитного момента АД определяется по формуле:

                       (1)

где m1 – число фаз электродвигателя; U1 – напряжение питания; …

С помощью определителя нагрузки (ОН) устанавливается контроль за уровнем статического момента нагрузки с изменяемой уставкой на некоторое понижение напряжения.

В регулируемом электроприводе для реализации энергосберегающих режимов актуально применение полупроводниковых преобразователей частоты [4; 5].

Список литературы

1. Клевцов, оптимизации потребления электроэнергии [Текст] / . – М.: СОЛОН-Пресс, 2004. – 240 с.

2. Кутняхов, преобразователя частоты для модернизации электропривода токарного станка [Текст] / , , // Инновационные технологии и технические средства для АПК: материалы международной научно-практической конференции молодых ученых и специалистов. – Ч. III. - Воронеж: ФГБОУ ВО Воронежский ГАУ, 2016. - С.100-104.

3. Унифицированная серия асинхронных двигателей Интерэлектро [Текст] / , Й. Лондин, и др.; под. ред. . – М.: Энергоиздат, 1990. – 416 с.
