Общие инструкции
РАЗДЕЛЬНЫЕ СИСТЕМЫ ДЫМОУДАЛЕНИЯ ш60 – 80 – 100
Наименование | РАЗДЕЛЬНАЯ СИСТЕМА, АЛЮМИНИЙ | ||||||||||
Описание | Раздельное дымоудаление каминных систем и дымоходов из крашеного алюминия | ||||||||||
Нормы стандартов | EN 1856-1:2009 | Каминные системы с одной стенкой | |||||||||
EN 1856-2:2009 | Дымоходы с одной стенкой | ||||||||||
Толщина 1 мм (100) (экструдированные продукты) Ш60 - Ш80 – Ш100 | Толщина 1.5 мм (150) (экструдированные продукты) Ш60 - Ш80 – Ш100 | Толщина 2.2 мм (220) (экструдированные продукты) Ш60 - Ш80 – Ш100 | Толщина 1.5 мм (150) ( экструдированные продукты) Ш60 - Ш80 – Ш100 | ||||||||
С прокладкой | Обозначение EN 1856-1:2009 Каминные системы | T200–H1–W–Vm–L13100–O20 (Без контейнера) | T200–H1–W–Vm–L13150–O20 ( Без контейнера) | T200–H1–W–V2–L13220–O20 ( Без контейнера) | T200–H1–W–V2–L99150–O20 ( Без контейнера) | ||||||
T200–H1–W–Vm–L13100–O60 (С контейнером для топлива) | T200–H1–W–Vm–L13150–O60 (С контейнером для топлива) | T200–H1–W–V2–L13220–O60 (С контейнером для топлива) | T200–H1–W–V2–L99150–O60 (С контейнером для топлива) | ||||||||
Обозначение EN 1856-2:2009 Дымоходы | T200–H1–W–Vm–L13100–O40 | T200–H1–W–Vm–L13150–O40 | T200–H1–W–V2–L13220–O40 | T200–H1–W–V2–L99150–O40 | |||||||
Вес на кв. метр [Кг/м] | Вес колена 90° [Кг] | ||||||||||
Данные по габаритам | Ш | 60 | 60 | 80 | 80 | 80 | 100 | 100 | 60 | 80 | 100 |
Кг/м | 0.461 | 0.716 | 0.916 | 1.188 | 0.220 | 0.295 | 0.365 | ||||
Тол. | 10/10 | 22/10 | 10/10 | 15/10 | 22/10 | 15/10 | 22/10 | 15/10 | 15/10 | 15/10 | |
Обработка | ЭКСТРУЗИЯ | ЛИТЬЕ | |||||||||
Материал | (L13) | EN – AW 6060 | (L99) | EN – AB 46100 | |||||||

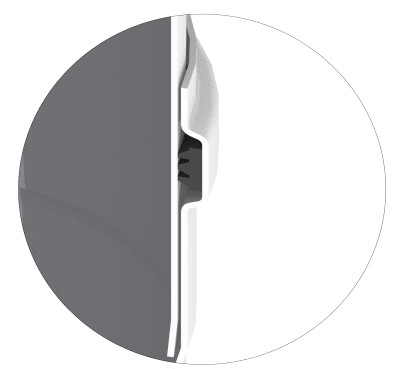

Удерживающая прокладка | Трехслойная, из силикона, устойчивого к высоким температурам, сертифицирована по нормам EN 14241-1:2005 T200 – W2 – K2 – I, Цвет: ЧЕРНЫЙ | ||||||||||
Дополнительные данные | С прокладкой | ||||||||||
Рабочая температура при постоянном режиме | 200°C | (T200) | |||||||||
- минимальный режим | -40°C | ||||||||||
- кратковременный режим | 250° C | ||||||||||
Тип давления | 5000 Пa | (H1) | |||||||||
Сопротивление проницаемости | ДА | (W) | |||||||||
- сухой дым | ДОПУСКАЕТСЯ | ||||||||||
- влажный дым | ДОПУСКАЕТСЯ | ||||||||||
Сопротивление коррозии | ДА | (Vm) | Экструдированные продукты (L13) EN AW 6060 | ||||||||
(V2) | Литые продукты (L99) EN AB 46100 | ||||||||||
(V2) | Экструдированные пр. (L13) EN AW 6060 [тол. 2.2 мм] | ||||||||||
Огнестойкость против сажи | НЕТ | (O) | |||||||||
Расстояние от горючих материалов | 20 мм | (20) | |||||||||
40 мм | (40) | ||||||||||
60 мм | (60) | ||||||||||
Газоплотность Расчёт длины дымохода при вертикальном монтаже, максимально применимом для опор с установкой не реже, чем каждые 1,8 м | Ш | Толщина | Кг | KN | N | Max H [м] | |||||
60 | 10/10 | 25 | 0.25 | 245 | 25 | ||||||
60 | 22/10 | ||||||||||
80 | 10/10 | 23 | 0.23 | 228 | 30 | ||||||
80 | 15/10 | 63 | 0.62 | 618 | 60 | ||||||
80 | 22/10 | ||||||||||
100 | 15/10 | 66 | 0.65 | 654 | 50 | ||||||
100 | 22/10 | ||||||||||
Тепловое сопротивление | 0.05 W/м2 K @ 200°C | ||||||||||
Угол поворота, не более | ≤90° | ||||||||||
Расстояние между опорами, не более | 1.8 м | ||||||||||
Допустимые виды горючего | МЕТАН – СЖИЖЕННЫЙ ГАЗ – БИОГАЗ – иные виды газообразного топлива |

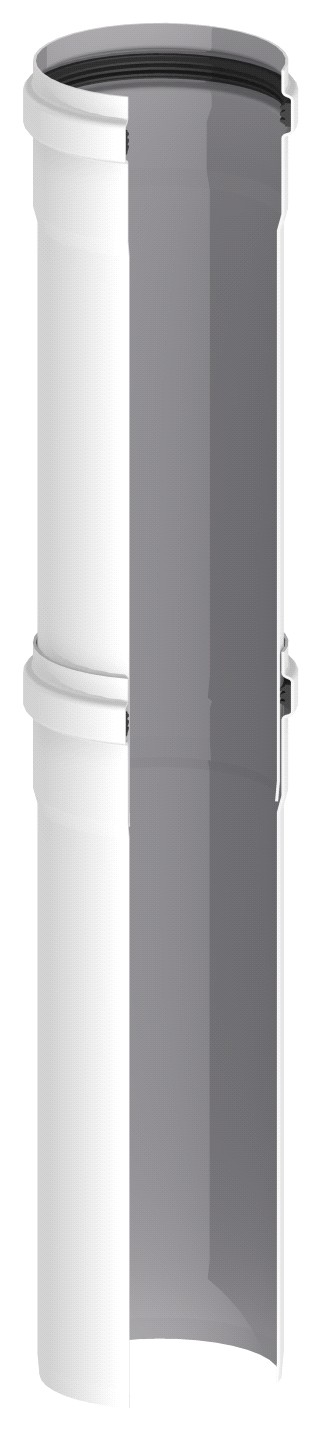

Раздельные системы дымоудаления Ш60-80-100 из алюминия с белым покрытием |
|
Применение |
1. Продукция линейки СИСТЕМЫ РАЗДЕЛЬНОГО ДЫМОУДАЛЕНИЯ ИЗ АЛЮМИНИЯ может использоваться только в бытовых отопительных системах, работающих на газообразном топливе, а также в вентиляционных установках. 2. Максимальная температура газа в системе отопления не должна превышать 200°C с максимально допустимыми пиками повышения температуры до 250°C (в таких случаях температура внешней поверхности будет 170°C). |
Инструкции по установке |
1. Компоненты СИСТЕМ РАЗДЕЛЬНОГО ДЫМОУДАЛЕНИЯ должны быть установлены исключительно квалифицированным персоналом. 2. Монтаж производится согласно указаниям производителя отопительной установки. 3. Прежде чем приступить к монтажу, рекомендуется отключить аппарат от источника электрического питания (согласно инструкциям Руководства по эксплуатации аппарата). 4. Элементы должны устанавливаться в соответствии с положением стрелки (см. этикетку на каждом отдельном элементе), которая указывает направление выхода дыма («мамой» вверх). 5. Соберите элементы, убедившись в том, что прокладка (поставляется уже монтированной на продукции) останется на своем месте и не будет повреждена в процессе сборки. При необходимости, смажьте прокладку специальным составом, чтобы облегчить монтаж различных компонентов. Во избежание ухудшения качества прокладок, ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАНИЕ смазочных материалов, предназначенных для других целей (моторного масла, гидравлического масла, растительных и животных масел). 6. Установите прямоточный или Т-образный конденсатосборник в предназначенном для этого месте. 7. Установите настенные кронштейны на расстоянии не более 1,8 м, рекомендуется установка на каждом прямом отрезке. Установка кронштейнов необходима при каждой смене направления. 8. Тщательно соблюдайте предписания, указанные в “Декларации Соответствия N° 05-DoP-01.07.2013 – REV. 01 – 12/09/14”. 9. В случае применения элементов СИСТЕМ РАЗДЕЛЬНОГО ДЫМОУДАЛЕНИЯ в старых кирпичных дымоходах используйте удлинения толщиной 1,5 мм; следуйте указаниям действующих нормативов касательно критериев проверки, реорганизации, перестройки, реструктуризации воздуховодов. 10.По окончании монтажа следует провести тест на прочность компонентов и на анализ продуктов сгорания. 11.Если монтаж повлечет за собой структурные изменения компонентов, производитель не несет за это ответственности, вследствие чего гарантия становится недействительной. |
Обслуживание |
| В целях сохранения без изменений технических и эксплуатационных характеристик продукции, рекомендуется осуществлять контроль и/или очистку продукции линейки РАЗДЕЛЬНЫХ СИСТЕМ ДЫМОУДАЛЕНИЯ ИЗ АЛЮМИНИЯ в соответствии с действующими нормативами. Помимо законодательных норм, рекомендуется осуществлять контроль и очистку продукции линейки РАЗДЕЛЬНЫХ СИСТЕМ ДЫМОУДАЛЕНИЯ ИЗ АЛЮМИНИЯ как минимум один раз в год. Очистка продукции линейки РАЗДЕЛЬНЫХ СИСТЕМ ДЫМОУДАЛЕНИЯ ИЗ АЛЮМИНИЯ должна осуществляться с помощью соответствующего оборудования согласно действующим нормативам по охране и безопасности труда и здоровья работников. Для очистки внутренних поверхностей и стенок продукции линейки РАЗДЕЛЬНЫХ СИСТЕМ ДЫМОУДАЛЕНИЯ ИЗ АЛЮМИНИЯ должна применяться губка, салфетка или щетка из мягкой пластмассы. ЗАПРЕЩАЕТСЯ ПРИМЕНЕНИЕ ЩЕТОК, ГУБОК ИЛИ САЛФЕТОК ИЗ АБРАЗИВНЫХ МАТЕРИАЛОВ. Запрещается применение агрессивных растворителей и/или кислот. В местах установки системы сбора конденсата убедитесь в правильном удалении конденсата. Произведите очистку или замену нужных элементов, если это необходимо. В соответствии с требованиями планового обслуживания (см. п.2 – Обслуживание), а также с целью соблюдения высоких стандартов безопасности, рекомендуется каждый раз проверять сохранность удерживающих прокладок при демонтаже элементов РАЗДЕЛЬНЫХ СИСТЕМ ДЫМОУДАЛЕНИЯ ИЗ АЛЮМИНИЯ, заменяя в случае необходимости прокладки оригинальными запчастями по завершении теста на прочность (H1). 7. Убедитесь в правильном функционировании вытяжной системы, обеспечивающем полное удаление продуктов сгорания, а также в ее надлежащей надежности в соответствии с требованиями действующих нормативов. |
Хранение |
1. Вся продукция линейки РАЗДЕЛЬНАЯ СИСТЕМА ДЫМОУДАЛЕНИЯ ИЗ АЛЛЮМИНИЯ поставляется с фабрики в картонных коробках с соответствующими этикетками согласно типу продукции. 2. После разгрузки рекомендуется хранить отдельные элементы и/или аксессуары в соответствующих местах, в безопасности от возможных повреждений и в условиях сохранности от различных факторов риска, способных нанести ущерб продукции. Производитель не несет ответственность за продукцию, поврежденную в результате небрежного обращения, неправильного хранения и использования. |
