Питательный раствор в данной системе NFT располагается тонким слоем. Эта система является замкнутой, раствор с необходимыми питательными веществами циркулирует из резервуара к растениям и обратно в резервуар. Автором данного метода стал англичанин Аллен Купер. Этот метод имеет большой эффект с точки зрения оксигенации, то есть снабжения кислородом.
За счет того, что питательное вещество расположено в очень тонком слое (несколько миллиметров), площадь соприкосновения воды и воздуха заметно увеличивается. Это природный механизм получения кислорода реками. Течение создает определенное трение, в результате которого вода, соприкасаясь с воздухом, образует кислород, благодаря чему в реках имеют возможность обитать живые существа. Такая система отлично подходит для выращивания растений с коротким циклом, например, салатов.
Плюсы:
- обильное насыщение кислородом (за счет природных свойств текучей воды);
- эффективное использование пространства;
- легкое обслуживание.
Минусы:
- склонность к засорению (основная проблема с насосом в любой сфере применения);
- технические неисправности могут привести к снижению урожая.

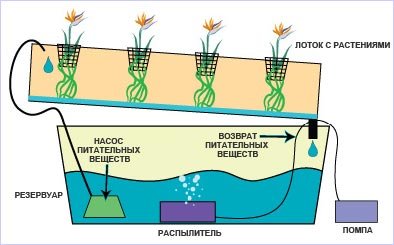

Рис.1 – Принцип работы системы NFT
Основой для системы является наклонная рама с углом наклона 7,2° -10,8°. Первоначальная конструкция Аллена Купера выглядела следующим образом: деревянная доска укладывалась на такую же наклонную раму, а на доску впритык стелились листы пластиковой пленки. По пленке на одинаковых расстояниях друг от друга расставлены кубики из минеральной ваты или аналогичной среды. Корни растений уходят именно в эти кубики, а пластиковая полоса, загнутая вокруг каждого кубика, образует желоб для движения питательного раствора, из которого растения и получают пищу. Двигается питательный раствор благодаря специальному нагнетателю.
Для тестирования прототипа данной установки в лотках будут выращиваться помидоры и салат.
Для создания данной гидропонной установки необходимы такие материалы и инструменты:
- острый канцелярский нож, наждачная бумага для обработки краев, линейка или рулетка;
- лотки для растений, в качестве лотков можно использовать пластиковые бытовые емкости и контейнеры;
- большой бак с питательным раствором должен обязательно быть непрозрачным, чтобы вода не зацветала, устойчивым и иметь плотно закрывающуюся плоскую крышку. В качестве бака также можно использовать различные пластиковые емкости и контейнеры. Объем можно подбирать, исходя их того, что на каждое растение должно приходиться около 2-3 литров циркулирующей жидкости. Оптимальная емкость – 30-50 л. Если бак пропускает свет, его можно оклеить снаружи фольгой или прокрасить темной краской;
- компрессор для нагнетания кислорода;
- камень-распылитель. Пузырьки воздуха должны разбиваться на более мелкие. Он обязательно должен быть новым, чтобы предотвратить заражение воды посторонними бактериями;
- насос аквариумный воздушный двухканальный насос для насыщения кислородом питательного раствора. Трубки от насоса желательно использовать силиконовые;
- горшки для растений. Идеально подходят сетчатые емкости для выращивания рассады, можно использовать небольшие цветочные горшки с большим количеством отверстий внизу. Их высота должна быть меньше высоты лотка;
- модульный шкаф-подставка для размещения лотков под наклоном над баком с питательным раствором, ламп дневного освещения. Шкаф является опорой всей конструкции. Он должен быть из жесткого пластика, металла либо дерева, в зависимости от бюджета. Крепеж для лотков располагается так, чтобы они имели угол наклона в 7,2° -10,8°;
- субстрат для растений. Им может служить вермикулит;
- удобрение для гидропонной системы. Комплексное удобрение или набор концентратов для приготовления питательного раствора;
- лампы дневного света;
- зажимы для растений.
Краткое описание работы установки
К резервуару с раствором подключаем насос, подводим шланг к емкости с саженцем, второй шланг, сливной, выводим снова в резервуар – получается замкнутый цикл для выращивания на гидропонике. Сама емкость должна быть установлена над резервуаром – это необходимо для естественного оттока воды. Внимание, труба, подводящая раствор должна быть ниже выводящей его излишек. Тогда, после окончания нагнетания воды, в емкости останется небольшое количество жидкости для увлажнения корней, которая не даст им пересохнуть. Для увеличения аэрации воды в резервуар с раствором рекомендуется установить компрессор, который будет насыщать его кислородом. Периоды затопления рекомендуются в светлое время суток на 1-5 минуту через интервал в 50 минут, в ночное время на 1-5 минуту через 1 час 40 минут. Это наиболее оптимальный режим увлажнения, хотя все конечно зависит и от внешних факторов: температуры помещения, уровня влажности и т. п. Поэтому для каждой системы следует подбирать индивидуально частоту затоплений, оттока.
Рис.2 – Схема установки
Инструкция по сборке:
- В лотке для растений раствора прорезаются отверстия под горшочки с растениями чуть меньшего диаметра, чем верхняя часть горшка. Они должны быть погружены в лоток так, чтобы нижняя часть корней растений была погружена в слой раствора. Расстояние между горшками зависит от растений: для салата и зелени достаточно 10 см, питательный раствор нужно подавать так, чтобы он не доходил до поверхности субстрата на 2,5 см.
- Сбоку бака с питательным раствором вырезают отверстия для шлангов насоса, а на дне емкости размещают камень-распылитель. Такие же отверстия вырезаются в лотках: один слева для поступления питательного раствора и другое отверстие для слива - справа внизу.
- Емкость заполняется отстоянной водой на 2/3, запускается компрессор для проверки. Сам аппарат лучше расположить поблизости на устойчивой подставке или закрепить на баке. Оптимальная температура раствора – 25-30 градусов. Если температура окружающей среды ниже, можно использовать аквариумные подогреватели.
- Лотки с растениями располагаются в шкафе подставке с углом наклона 7,2° -10,8°. Ниже лотков с растениями в шкафе располагается бак с питательным раствором;
- Горшочки полностью наполняются субстратом, пропитанным раствором, и вставляются в лоток. В горшочки закладываются семена по 2-3 штуки или высаживается рассада. Для создания эффекта теплицы их можно накрыть сверху подходящими по диаметру пластиковыми стаканчиками.
- Когда семена прорастут и дадут корни, подают питательный раствор согласной инструкции, который должен омывать корни растений. Раствор подается в лотки с помощью насоса, далее раствор стекает по наклонному лотку, насыщая растения кислородом и питательными элементами, обратно в бак. Также можно посадить готовые саженцы, приобретенные в магазине.
- Раствор периодически необходимо доливать, так как он испаряется и расходуется на рост растения. Подливают обычно раствор концентрации в 10 раз меньше первоначального.
- Компрессор включают на весь световой день или, как минимум, на 3-4 часа в сутки. Периодическое включение удобно организовать при помощи электромеханического таймера, который используется в аквариуме.
- Над лотком с помидорами размещаем лампы дневного света для равномерного освещения растений и повышения урожая. Над лотком с салатом не размещается лампа, поскольку салату рекомендуется частичное затенение.
- Необходимо каждый день контролировать уровень жидкости в баке; регулярно проверять кислотно-щелочной баланс и уровень содержания удобрений в растворе; следить за работоспособностью установленного насоса и компрессора. Следует регулярно проверять состояние растений и контролировать их развитие, подрезать и по необходимости подвязывать их зажимами.
Несомненным преимуществом системы данного типа является ее низкая стоимость. В особенности ценят этот метод выращивания овощей скороспелых сортов те, кто использует короткие циклы посадки, но при этом внимательно следит за процессом роста и развития, обеспечивая растениям как питательную, так и физическую поддержку.

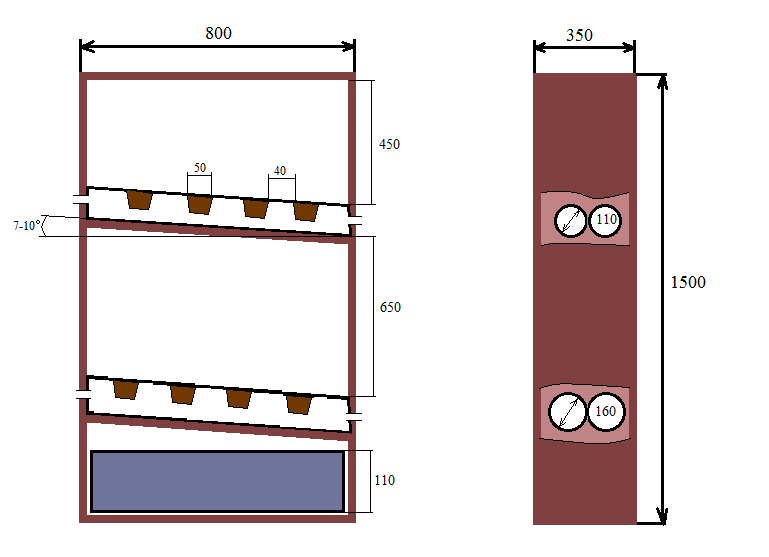

Рис. 3 - Схема конструкции установки с размерами
Принципиальная схема

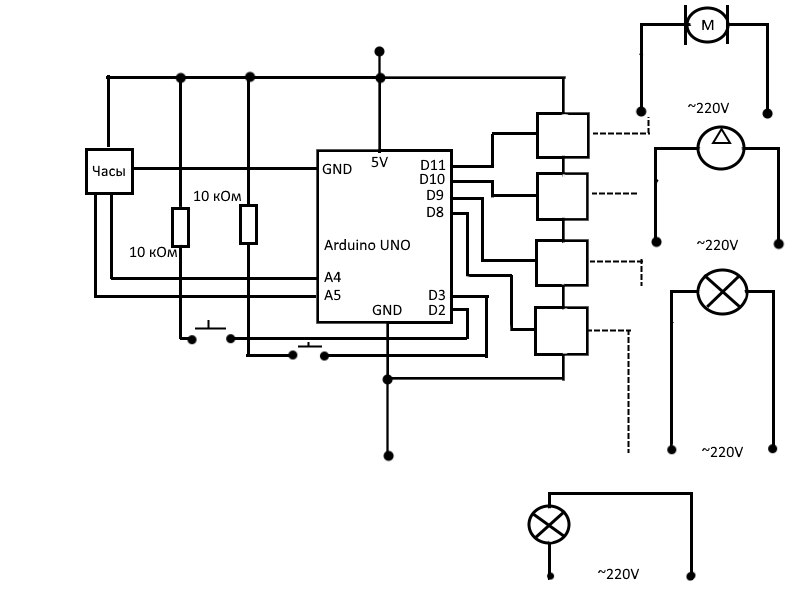

Рис. 4 - Принципиальная схема
