Содержание
1……………………………………………………………Панель управления/перелив
2……………………………………………………..…………..…………..Конструкция
3………………………………………….……………………………………..Установка
4……………………………………..Подключение к источнику воды и электричества
5…………………….………………..………..Монтажная схема для блока управления
6…………………………………………………………..……………Панель управления
7………………………………………………………Использование панели управления
8……………………………………..……………………………………….Уход/ заметки

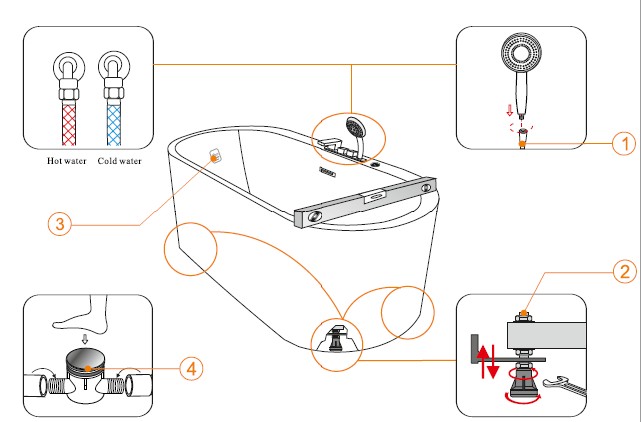

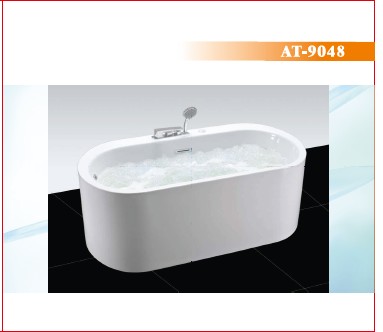

Панель управления/ кран
Новый дизайн панели управления.
Новый дизайн крана, который может вращаться.
Слив
Естественный и чистый слив

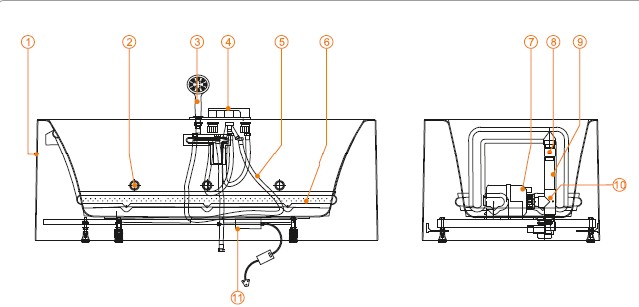

Диаграмма установки
№ | Компонент/материал | Количество | № | Компонент/материал | Количество |
1 | Корпус ванны | 1 | 7 | Воздушный насос | 1 |
2 | Светодиодная лампа подсветки для форсунок | 6 | 8 | Водопроводная труба | 1 |
3 | Подвижная душевая лейка | 1 | 9 | 1.5 T-соединение | 1 |
4 | Смеситель | 1 | 10 | Дренаж | 1 |
5 | Душевой шланг | 1 | 11 | Панель управления AY05-1 | 1 |
6 | Воздушный канал | 1 |
№ | Компонент/материал | количество | № | Компонент/материал | количество |
1 | Душевой шланг | 1 | 3 | Подогрев спины | 1 |
2 | Цветной цинковый винт | 8 | 4 | Дренаж | 1 |

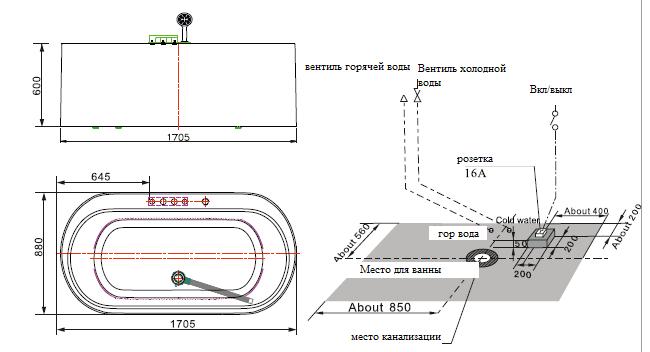

Подключение к источникам воды и электропитания
А: напряжение :220-240V,50/60 Hz, однофазная трехпроводная система питания с несущей способностью не менее 16А.
В: Дренаж: сливное отверстие должно быть расположено в центре пространства радиусом 100-200mm. (диаметр сливного отверстия в полу должен составлять Ф60)
Во время установки ванны убедитесь в том, что в водопроводных трубах рядом со стеной нет протечки, а на стыках труб нет трещин. Длина труб с холодной и горячей водой может быть изменена, если это необходимо.

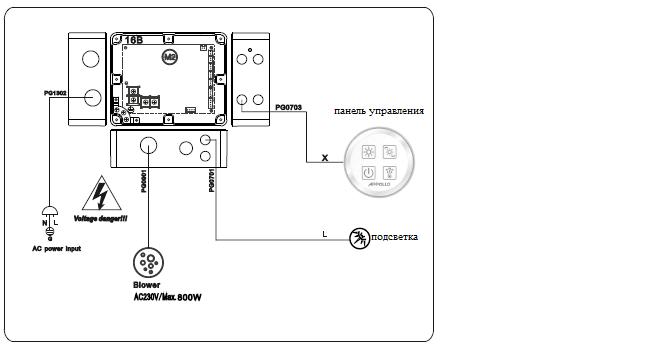

Монтажная схема

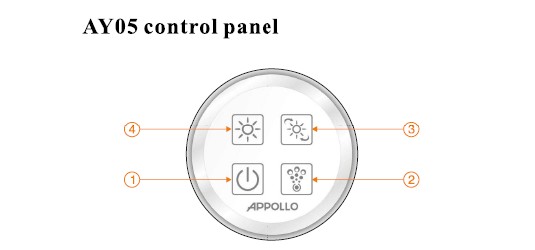

Панель управления
Использование панели управления.
Выключение/включение системы Включить: прикоснитесь к кнопке
на панели управления. Функция аэромассажа включается и работает на максимальной скорости с максимальной интенсивностью. Выключить: при работающей системе прикоснитесь к кнопке
для выключения системы. Меняющая цвет лампа RGB: прикоснитесь к иконке
. Лампа загорится и будет изменять цвета автоматически. При повторном нажатии кнопки
подсветка выключится. Подсветка
Когда функция меняющейся светодиодной подсветки включена, нажмите
, и зафиксируется текущий цвет. При первом нажатии
загорится красная подсветка. При втором нажатии загорится зеленый свет. При третьем нажатии загорится синяя подсветка. Белый свет загорится при четвертом нажатии. При нажатии пятый раз подсветка выключится. Если вы нажмете в шестой раз, красная подсветка включится вновь.
Аэромассаж
При работающей системе, прикоснитесь к кнопке
и аэромассаж включится. При повторном нажатии
аэромассаж выключится.
Примечания по использованию панели управления
В панели управления используются сенсорные кнопки. Избегайте попадания воды на панель управления во время выбора нужной функции, иначе может быть выбрана неверная функция. Область клавиши наиболее эффективна для управления функциями. Для того чтобы продлить срок службы вашей панели управления минимальный временной интервал между переключением должен быть 30 секунд. После использования всегда отключайте панель управления от электричества. Уровень напряжения источника электричества должен совпадать с уровнем напряжения, указанном на панели управления, иначе ее нельзя использовать. Перед установкой панели управления правильность параметров нагрузки, иначе, панель управления не может быть использована. В случае блокировки панели управления, выключите ее и снова включите.
Технические требования
Номинальное напряжение(V) | Номинальная частота (H) | Емкость воздушного насоса(W) |
220-240 | 50/60 | 640 |
Размер : 1705x880x600
Уход/примечания
Уход:
Никогда не используйте кислотосодержащие или сильнощелочные моющие средства или органические растворители (спирт, разбавитель, аммиак, ацетон и т. д.) для мытья поверхности ванны. Для этих целей рекомендуется применять нейтральные бытовые моющие средства. Используя полирующее вещество, чтобы придать поверхности ванны блеск и сияние. Легкие потертости и следы от сигарет на поверхности ванны можно удалить, потерев их мягкой тканью с небольшим количеством зубной пасты. Во избежание возникновения неприятного запаха, приняв ванну, убедитесь что в воздушных каналах нет воды.
Примечания:
Температура горячей воды должна быть менее 65°С, давление воды 0,1~0,4 МПа. Установку ванны должны осуществлять квалифицированные специалисты, следуя указаниям данной инструкции. Подключение ванны к электросети должно осуществляться квалифицированным электриком. Уход за изделием должен осуществляться после его отключения от электросети. Раз в полгода квалифицированный электрик должен осуществлять проверку электроавтомата на предмет защиты от утечки электроэнергии и нормального функционирования протектора. По окончании процедур всегда отключайте ванну от водопровода и электросети.
