Задания к видеоролику «Измерения штангенциркулем»
Задание 1. Распределите слова по группам. Объясните по какому принципу вы это сделали.
Рубанок, метр, угольник, линейка, молоток, ножовка, шило, уровень, отвес, напильник, свёрла, киянка, стамеска, рулетка.
Ответ: инструменты для обработки древесины: напильник, стамеска, ножовка, молоток, рубанок, киянка, свёрла, шило; измерительный инструмент: угольник, уровень, линейка, рулетка, отвес, метр.
Задание 2. О каком измерительном инструменте идёт речь?
Ответ: штангенциркуль

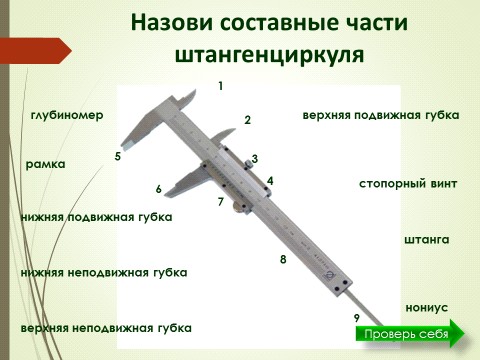

Задание 3. Назовите составные части штангенциркуля.

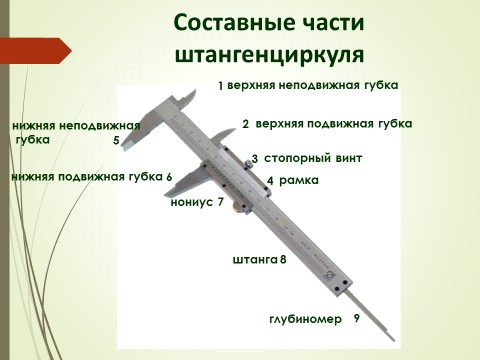

Ответ:
Задание 3. Выберите правильный ответ.
1.Штангенциркуль предназначен для измерения
а) наружных диаметров
б) внутренних диаметров
в) наружных и внутренних длин
г) верны все варианты
2. Сколько делений имеет шкала нониуса у штангенциркуля ШЩ-1 с точностью измерений 0,1 мм?
а) 5 б) 20 в) 10 г)15
3. Какой штангенциркуль имеет измерительно-разметочные губкирамку?
а) ШЩ-1 б) ШЩ-2 в в) ШЩ-3
4. Какая часть штангенциркуля ШЩ-2 используется для точной подводки губок к измеряемой поверхности?
а) основная рамка б) стопорный винт в) вспомогательная рамка г) пружина
5.Чем отличается штангенциркуль ШЩ-2 от штангенциркуля ШЩ-3?
а) ШЩ-3 не имеет второй пары измерительно-разметочных губок
б) ШЩ-2 не имеет вспомогательной рамки
в) ШЩ-3 отсутствует стопорный винт на основной рамке
г) верны все варианты
Ответы: 1г, 2в, 3б, 4в, 5а.
Задание 4. Верно ли утверждение
1. Штангенциркуль ШЩ-1 предназначен для измерительно-разметочных работ.
да
нет
2. Штангенциркуль ШЩ-1 имеет вспомогательную рамку.
да
нет
3. Штангенциркуль ШЩ-2 предназначен для измерения глубины отверстий.
да
нет
4. Стопорный винт в рамке штангенциркуля предназначен для ее фиксации
да
нет
5. Штангенциркуль ЩЦК -1 имеет цифровой дисплей
да
нет
Ответы: 1. Нет (предназначен только для измерительных работ). 2. Нет. 3. Нет. 4. Да. 5. Нет. (ШЩК-1 имеет стрелочный индикатор)
