Памятка по определению БАП STABILAR BS-200-1/3 LED, попадающих под сервисную кампанию

Приложение

Сервисная кампания БАП STABILAR BS-200-1/3 LED

Памятка по определению БАП STABILAR BS-200-1/3 LED, попадающих под сервисную кампанию.

Вы можете самостоятельно определить, попадает ли БАП под данную сервисную кампанию двумя способами:

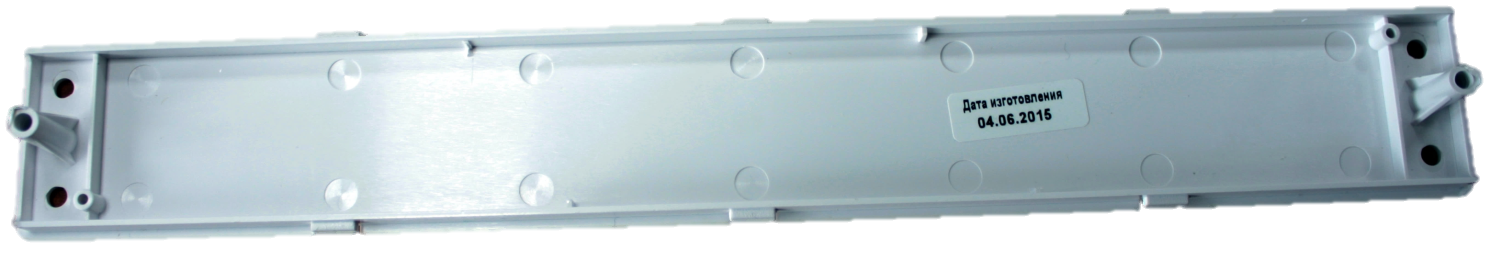

По дате изготовления. Снять крышку блока авариного питания, вынуть электронную плату. На основании корпуса должна быть дата изготовления БАП.

Если дата производства ранее 01.10.2014, Вы можете  передать данный БАП в сервисную службу свет-2000».

По номиналу резистора R8 (отмечен маркером на рисунке). Номинал резистора должен быть 4,3 кОм (на резисторе должно быть написано 432, как на рисунке 1). Если резистор на 4,3 кОм, значит данный блок аварийного питания не подлежит сервисному обслуживанию.

Рисунок - 1

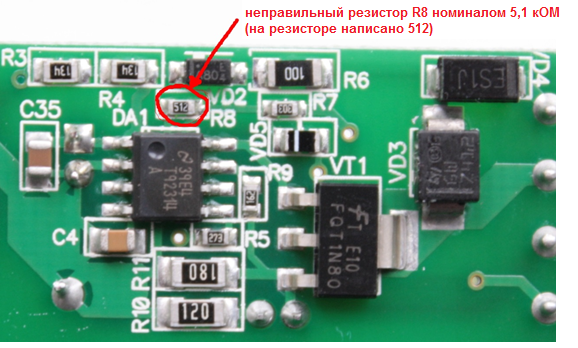

Если номинал резистора отличается от 4,3 кОм (на рисунке 2 показана плата с установленным резистором на 5,1 кОм), то данный блок аварийного питания подлежит сервисному обслуживанию, то есть Вы можете отправить данный БАП в сервисную службу свет 2000».

Рисунок - 2
