Задача 5.

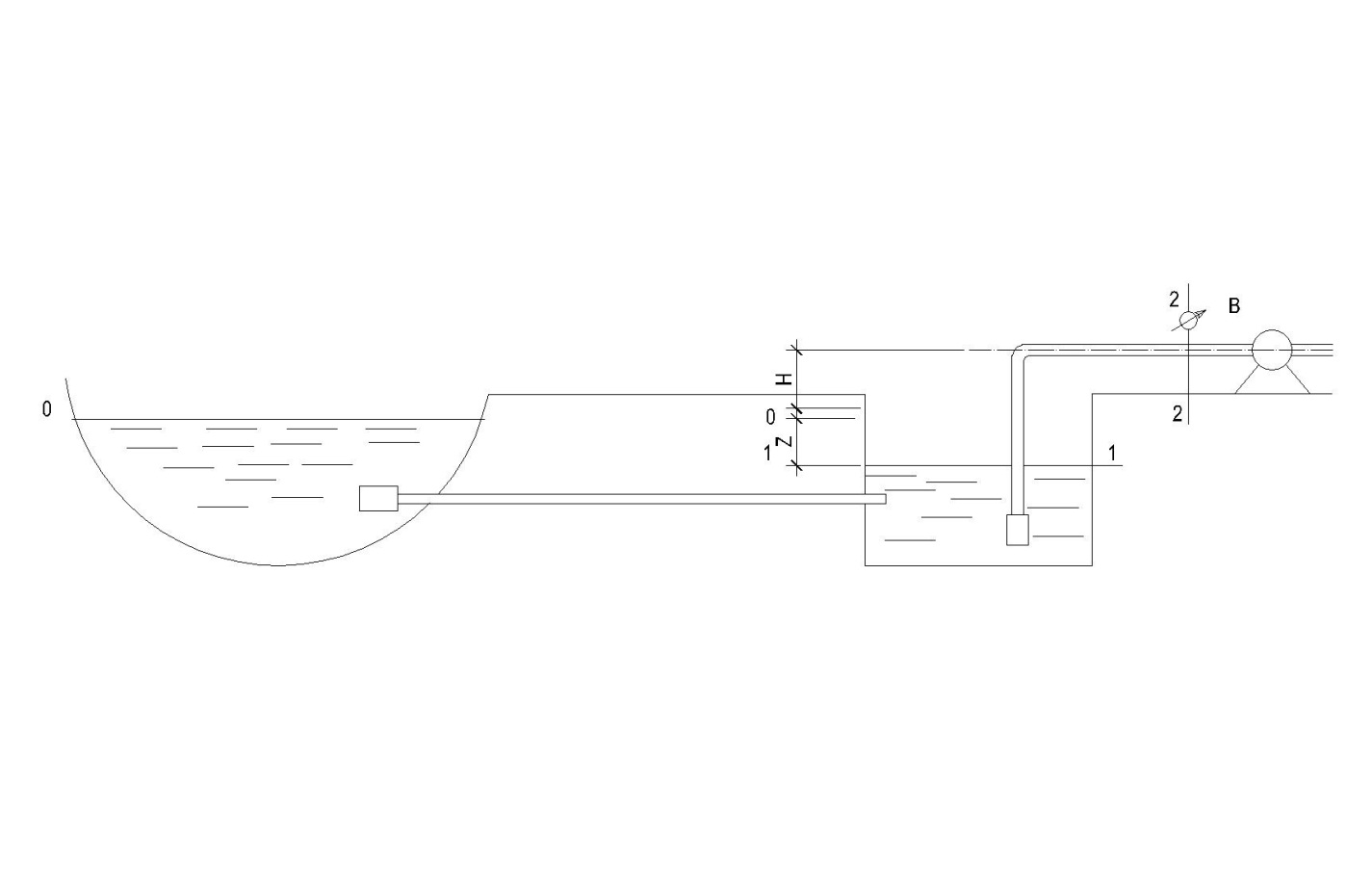

Вода из реки по самотечному трубопроводу длиной L и диаметром d подается в водоприемный колодец, из которого насосом с расходом Q она перекачивается в водонапорную башню. Диаметр всасывающей линии насоса - dвс, длина - Lвс. Ось насоса расположена выше уровня воды в реке на величину Н.
Требуется определить:
Давление при входе в насос (показание вакуумметра в сечении 2-2), выраженное в метрах водяного столба Как изменится величина вакуума в этом сечении, если воду в колодец подавать по двум трубам одинакового диаметра d?Исходные данные:
d=75мм;
L=35м;
Lвс=12м;
dвс=75мм;
Q=8.0л/с;
Н=1.0м.
Данные из методички.
При определении потерь напора коэфф. Местного сопротивления:
- При входе=3; На выходе=1.
Шероховатость Кэ=1мм.
Кинематический коэфф. Вязкости = 0.01*10-4м2/с
При определении потерь напора во всасывающей линии коэфф. Местного сопротивления приемного клапана с сеткой=8.5
А колена =0.2
РЕШЕНИЕ.
Исходные данные.
d=75мм=0.075м
L=35м;
Lвс=12м;
dвс=75мм=0.075м
Q=8.0л/с=0.008м3/с
Н=1.0м.
Б=1.1
Дэ=1мм
жвх=3
жвых=1
х=0.01*10-4м2/с
жсет.=8.5
Составляем уравнение Бернулли.
P0=Pат
P1=Pат
Находим потерю напора по длине.
Найдем число Рейнольдса Re
Найдем V-скорость
Находим высоту расположения оси насоса над уровнем воды в колодце
Находим искомую величину вакуума при входе в насос (показание вакууметра) Составляем уравнение Бернулли
Z1=0, Р1=Рат, V1=0, Z2=H+Z
Найдем местные сопротивления
Найдем коэффициент гидравлического трения л
Находим искомую Рвакуум
Расчет величины показания вакууметра из расчета подачи воды по двум трубам одинакового диаметра. Определяется из расчета прохождения по одной трубе расхода:
Исходя из этой формулы видно, что величина показания вакууметра в сечении 2-2, будет в 2 раза меньше, при подаче воды в колодец по двум трубам одинакового диаметра d.
(Все формулы и коэффициенты взяты из методички: Ромм, , . Хабаровск. ДВГУПС. 2001.)
