Отводы гнутые ТУ1468-036-20872280-2008
Отводы гнутые ТУ1468-036-20872280-2008
Отводы гнутые условными диаметрами (условными проходами) DN от 10 до 500, изготовленные с помощью индукционного нагрева, для магистральных и технологических трубопроводов на рабочее давление до 9,8 МПа (до 100 кгс/смІ), изготовленные из труб класса прочности от К 34 до К 60. Отводы изготовляют с углом изгиба от 1° до 180° с градацией через 1°.
Пример условного обозначения:

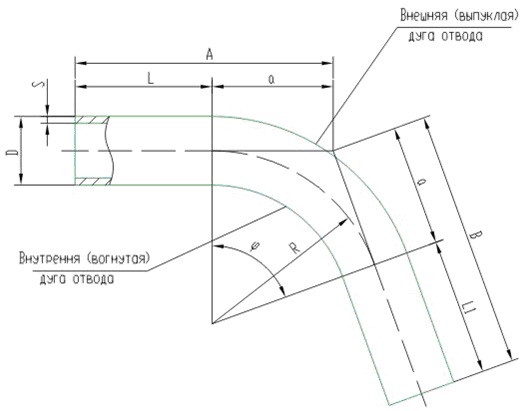

- отвод гнутый с углом изгиба 90°, наружным диаметром 273,0 мм для соединения с трубой с толщиной стенки 10,0 мм класса прочности К52, с радиусом изгиба 750,0 мм, строительные длины А = 1500 мм и В = 1500 мм, на рабочее давление 9,8 МПа, при коэффициенте условий работы 0,6, в хладостойком исполнении: Отвод ОГ 90°-273(10/К52)-750-1500-1500-9,8-0,6-УХЛ ТУ 1468-036-20872280-2008
