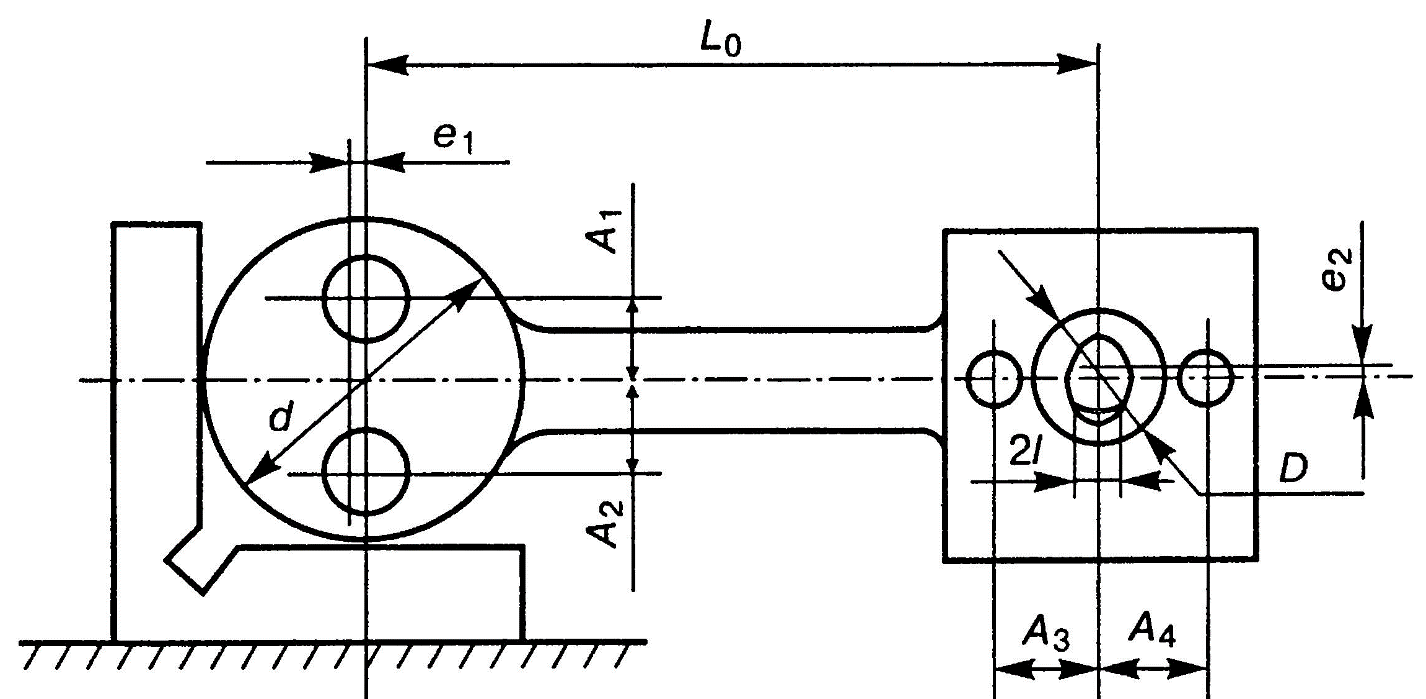

Заготовка шатуна базируется в призму и на срезанный палец в соответствие с приведенной схемой. Выполненные ранее размеры шатуна: d = 70-0,3; D = 30Н7; L0 = 200±0,05. В шатуне сверлят четыре отверстия. Определить погрешность базирования при обеспечении размеров А1, А3, и смещение е1.
Угол призмы 90°. Диаметр установочного пальца Dп = 30g5.
