МЕТОДИКА МИКРОСКОПИЧЕСКИХ ИССЛЕДОВАНИЙ

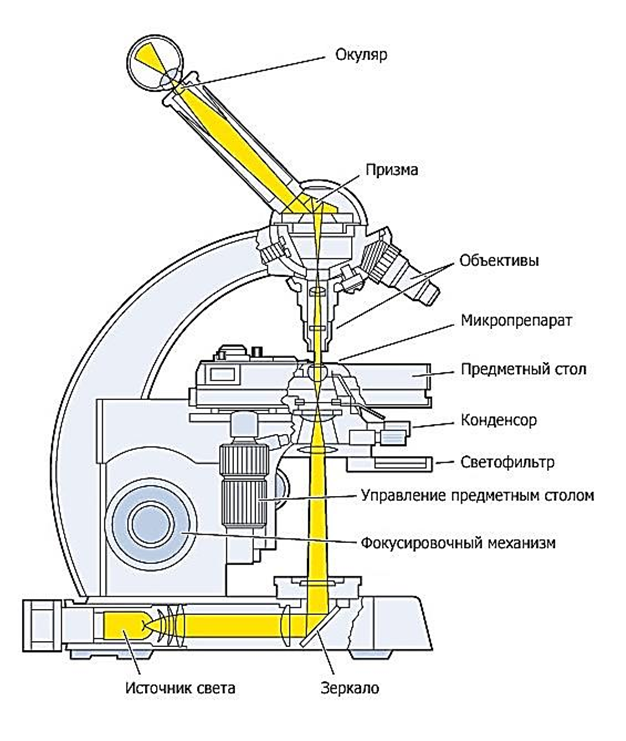

Устройство микроскопа Биолам

Для изучения микроскопического строения растений используют световые микроскопы Биолам, МБР, МБС и другие. Биологический микроскоп – это оптико-механический прибор, с помощью которого можно получить увеличенное обратное изображение изучаемого объекта и рассмотреть мелкие детали его строения, размеры которых лежат далеко за пределами разрешающей способности глаза.

Микроскоп состоит из трех систем:

1) оптическая система - объективы, окуляры;

2) осветительная система - конденсор, диафрагма, зеркало, матовое стекло, откидная линза;

3) механическая система - подставка, тубус, тубусодержатель, револьвер, предметный столик (с препаратоводителем либо баз него, но тогда столик подвижный - может вращением двух винтов перемещаться в горизонтальной плоскости вместе с препаратом), макрометренный винт грубой наводки фокуса, микрометренный винт для тонкой наводки, винт перемещения конденсора и диафрагмы.

Правила работы с микроскопом

При работе с микроскопом соблюдать следующую последовательность операций:

1) поставить микроскоп ближе к левому краю стола и во время работы не перемещать его, альбом положить справа;

2) открыть диафрагму, поднять конденсор в крайнее верхнее положение; поставить объектив х 8 так, чтобы он находился на расстоянии 1 см от столика (помните, что работу всегда начинают с малого увеличения!);

3) перемещая вогнутое зеркало, поймать луч света от лампы, подвести под конденсор откидную линзу, максимально и равномерно осветить поле зрения; если микроскоп монокулярный, смотреть в окуляр левым глазом (правый глаз не закрывать);

4) положить препарат на предметный столик, поставить его так, чтобы изучаемый объект находился под объективом и, наблюдая сбоку, опустить объектив, чтобы между фронтальной линзой и препаратом было расстояние примерно 0,3-0,5 см;

5) наблюдая в окуляры, плавно поднимать объектив, вращая макрометренный винт на себя до тех пор, пока появится четкое изображение; если изображение не появилось («проскочило»), то следует снова опустить объектив, чтобы между фронтальной линзой и препаратом было расстояние примерно 0,3-0,5 см (нельзя смотреть в окуляр и опускать объектив, вращая макрометренный винт от себя: так можно сломать препарат и повредить линзу объектива!);

6) для изучения какого-либо участка объекта под большим увеличением поставить этот участок в центр поля зрения; поворотом револьвера поставить объектив х40 в рабочее положение (при этом объектив не поднимать!), вращая микрометренный винт (не более пол-оборота в одну и другую стороны!), добиться четкого изображения объекта; передвигать препарат только при помощи препаратоводителя (при его отсутствии – винтами предметного столика);

7) после окончания изучения объекта под большим увеличением поворотом револьвера поставить объектив х8 и только после этого снять со столика препарат. Нельзя вынимать препарат из-под объектива х40!

ИЗГОТОВЛЕНИЕ ВРЕМЕННЫХ МИКРОПРЕПАРАТОВ

При микроскопических исследованиях используют временные и постоянные препараты изучаемых объектов. В большинстве случаев срезы изучаемых органов растений, которые могут быть или свежими, или фиксированными, делают при помощи бритвы.

При изготовлении временного препарата полученные срезы помещают на предметное стекло в каплю воды или глицерина, раствора красителя или реактива и накрывают покровным стеклом. Такой препарат можно хранить непродолжительное время. Препараты, которые хранятся долгое время, называют постоянными, техника изготовления их более сложная.

Подготовка к лабораторным работам по ботанике

Задание 1.  Распечатайте рисунок и схему микроскопа и вклейте их в альбом.

Задание 2.  Распечатайте и вклейте в альбом текст «Методика микроскопических исследований. Устройство микроскопа. Правила работы с микроскопом»

Задание 3. Подготовьтесь отвечать на вопросы:

Что такое микроскоп? Из каких систем состоит световой микроскоп? Что входит в оптическую систему  микроскопа? Что входит в осветительную  систему  микроскопа? Что входит в механическую систему  микроскопа? Что такое объектив? Что такое окуляр? Что такое конденсор? Что такое диафрагма? Перечислите основные правила работы с микроскопом.

Для выполнения задания можно также использовать сведения из интернета. Рекомендую в поисковике набрать слова: «устройство микроскопа» и найти  для себя ответы на интересующие вас вопросы.

Для участия в лабораторной работе необходимо знать тему «Устройство микроскопа. Правила работы с микроскопом» и отвечать на вопросы (задание 3).

Задание 4. На лабораторное занятие принести альбом для рисования: 40 листов (проверить, чтобы листы альбома были прочно прошиты, не выпадали из него); простой карандаш, ластик.

Обратите внимание на то, что Ваша подготовка к лабораторному занятию оценивается в баллах. За невыполнение задания Вас не допустят к занятию.
