Лабораторная работа 5

ЭКСПЕРИМЕНТАЛЬНОЕ ИССЛЕДОВАНИЕ РАСПРЕДЕЛЕНИЯ НАПРЯЖЕНИЙ

В СЕЧЕНИИ БАЛКИ ПРИ ЧИСТОМ ИЗГИБЕ

Цель работы: проверка справедливости закона Гука и проверка линейности распределения нормальных напряжений в поперечном сечении балки при чистом изгибе.

Постановка опыта: работа выполняется на учебном стенде СМ-2.

Схема установки:

Размеры балки:

длина рабочей части (длина жесткого ригеля), L: высота сечения, h: ширина полки, b: толщина полки, d: толщина стенки, t: нагружающая сила, : расстояние от опоры до ригеля, a:

Данные опыта и их обработка

Балка нагружается ступенями по в кН. На каждой ступени нагружения снимаются показания измерителя деформаций (по тензорезисторам 1, 2, 3, 4, 5, 6, 7, 8).

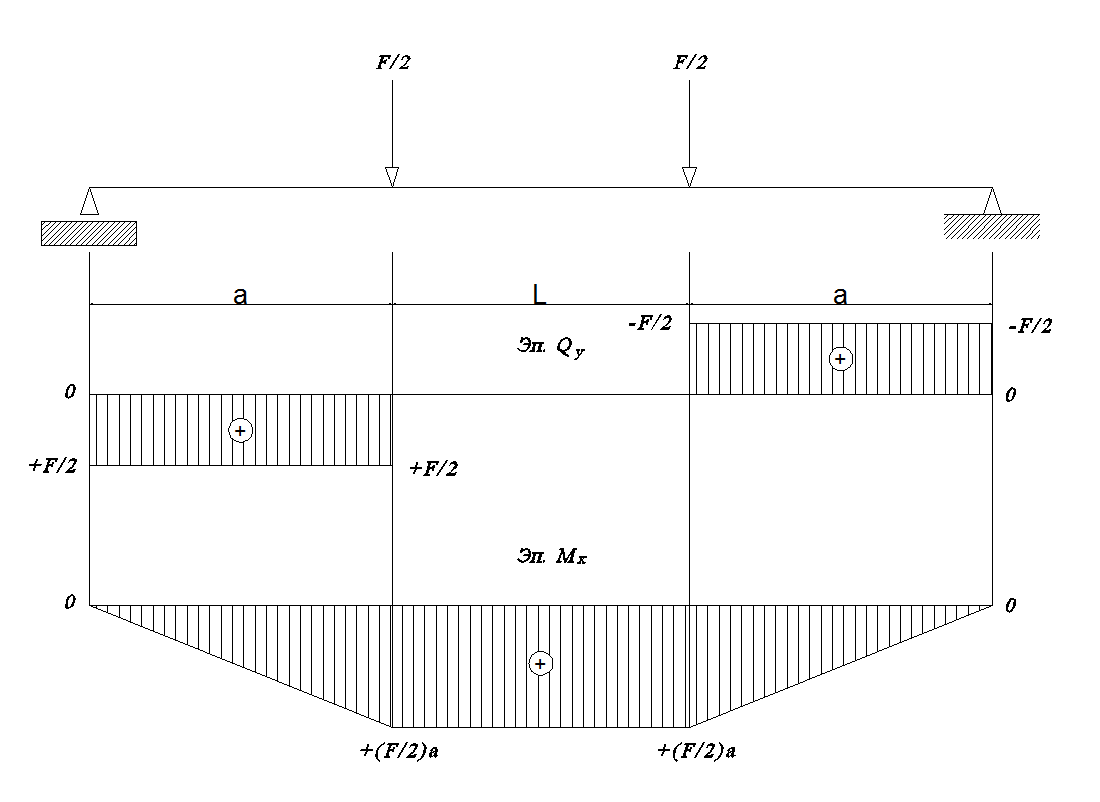

Эпюры внутренних усилий исследуемой балки:

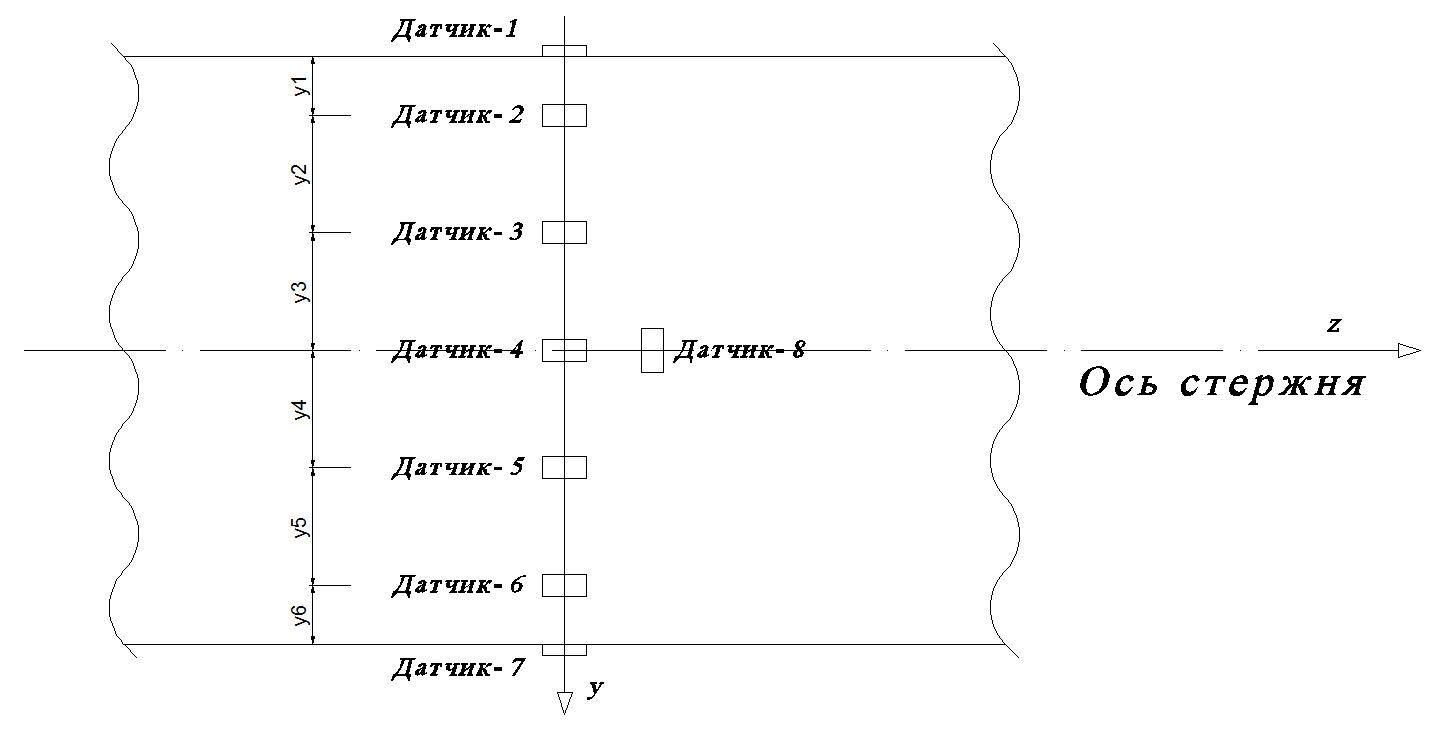

Схема расположения датчиков в зоне чистого изгиба:

Расстояния между датчиками:

у1=_______ мм;  у2=_______ мм;  у3=_______ мм;  у4=_______ мм;

у5=_______ мм;  у6=_______ мм;  у7=_______ мм;  у8=_______ мм.



Нагрузка

F, кН

Показания тензорезисторов и их разности

8

8

ср


Подсчеты экспериментальных и теоретических напряжений в исследуемых точках (1,2,...,8):


Точки

1

2

3

4

5

6

7

8

ср

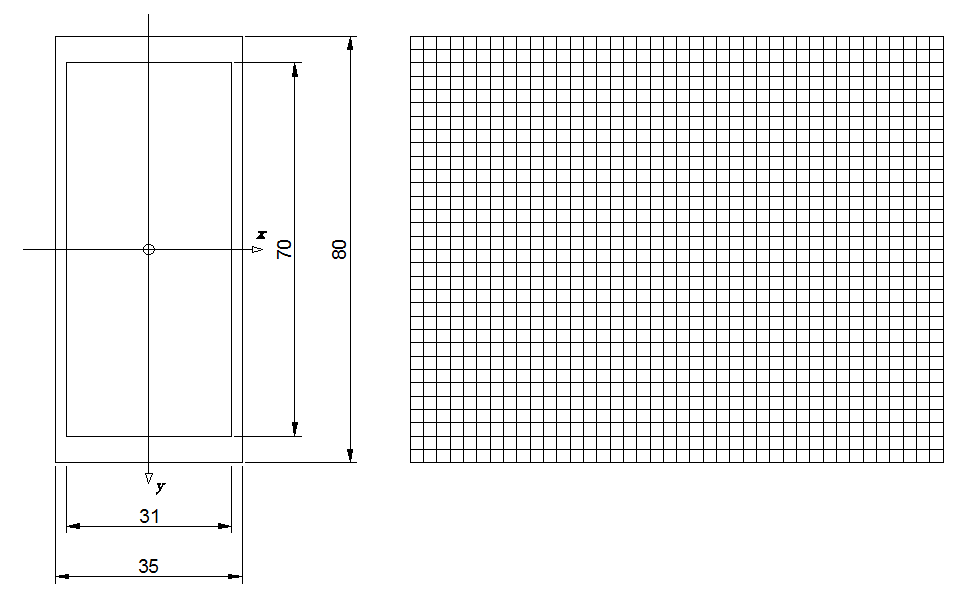

Построение эпюр нормальных напряжений теоретическим и экспериментальным способами:

Выводы:



Работу выполнил:

Работу проверил:

Кол-во баллов

за работу:

Студент группы:

Ф. И.О.:
