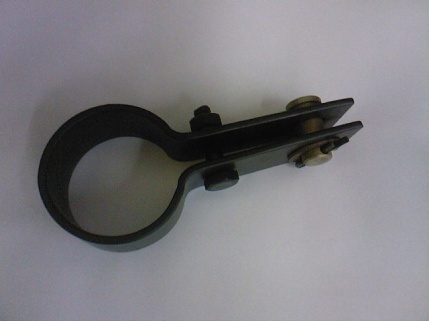

Внешний вид подвески штанги показан на рисунке 1

Описание

  Внешний вид подвески штанги показан на рисунке 1.

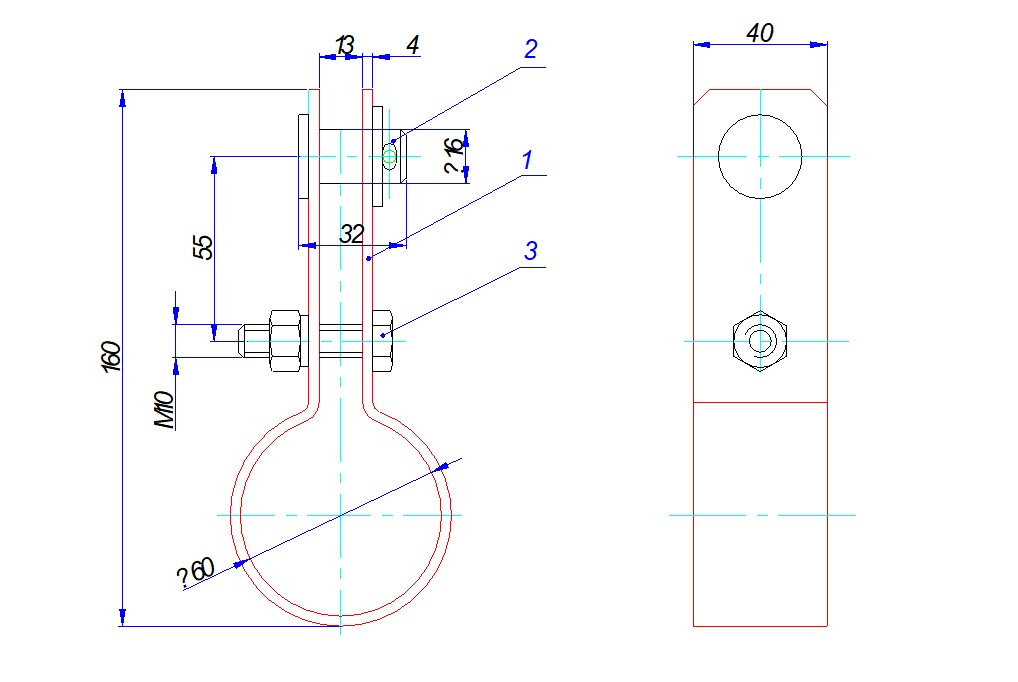

Стяжка состоит из:

1 – хомут из стальной полосы толщиной 4 мм;

2 – ось с шайбой и шплинтом;

3 -  болт М10х40 ГОСТ 7798-70 с гайкой и шайбой

2. Назначение

Подвеска штанги предназначена для подвески штанг декорационных подъемов.

Условия эксплуатации

  Подвеска штанги предназначена для эксплуатации в отапливаемых помещениях (t۫ ˚0…30۫˚) c нормальной влажностью воздуха (50…70%).

  Максимально допустимая нагрузка – 160 кг

  Масса – 0,4 кг

Гарантии.

При соблюдении требований перечисленных в п.3, фирма-производитель гарантирует работоспособность изделия в течение пяти лет.

Рис 1.

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ

НАУЧНО-ПРОИЗВОДСТВЕННАЯ ФИРМА

"ФОТОН"

Подвеска штанги ХТ-60

Паспорт

Тел./факс : [phone]

Москва 2015 г.
