МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ САХА (Я)
СРЕДНЕКОЛЫМСКАЯ УЛУСНАЯ ГИМНАЗИЯ
НАУЧНО-ИССЛЕДОВАТЕЛЬСКАЯ ФИЗИКО-ТЕХНИЧЕСКАЯ ЛАБОРАТОРИЯ ШКОЛЬНИКОВ
ЭЛЕКТРОННЫЙ СТИМУЛЯТОР СНА
(АВТОРЕФЕРАТ РАБОТЫ)
Руководитель –
Среднеколымск 2011
, ученик 7 класса Среднеколымской улусной гимназии
ЭЛЕКТРОННЫЙ СТИМУЛЯТОР СНА
(АВТОРЕФЕРАТ РАБОТЫ)
Руководитель -
Работа выполнена в научно-исследовательской
физико-технической лаборатории школьников Среднеколымской улусной гимназии.
ЭЛЕКТРОННЫЙ СТИМУЛЯТОР СНА
Электронный стимулятор сна предназначен для стимуляции засыпания при бессоннице и представляет собой несимметричный мультивибратор на двух транзисторах (рис. 1), вырабатывающий прямоугольные импульсы низкой частоты. Частотозадающими элементами являются конденсатор и резистор переменного сопротивления. Выходной нагрузкой второго транзисторного каскада служат телефоны или как в нашем случае высокоомная динамическая головка (рис. 2).

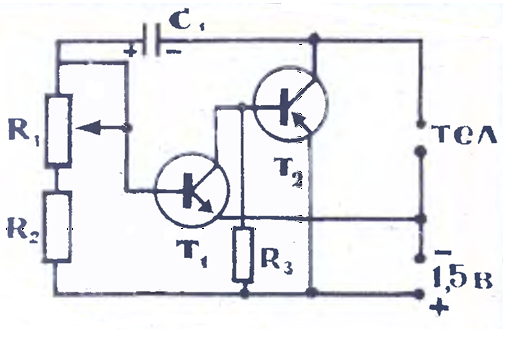

Рис. 1 Принципиальная схема электронного стимулятора сна.
Рис. 2 Вид на монтаж стимулятора
Регулируемая выходная частота стимулятора от 50 до 100 Герц.
Испытания проведенные на добровольцах (5 человек) показали, что данный стимулятор снимает симптомы бессонницы у людей 40-50 лет при настройке на частоту 60 Гц, у молодых ребят в возрасте 14-17 лет при частоте 65 Герц, у младенцев в возрасте от полугода до 5 лет при частоте 90 Герц.
Внешний вид построенного нами стимулятора показан на рис. 3
Рис. 3 Внешний вид электронного стимулятора сна
