При недостатке места для стрелок на размерных линиях…
А) стрелки допускается не ставить;
Б) размер стрелок можно уменьшить;
В) стрелки допускается заменять засечками, наносимыми под углом 60°;
Г) стрелки допускается заменять засечками, наносимыми под углом 45° к размерным линиям, или точками.

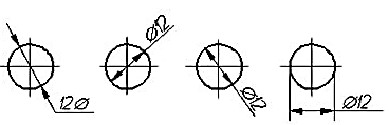

На каком рисунке размер диаметра нанесен НЕ правильно?
А) Б) В) Г)
Значение конусности вычисляется по формуле:
А)
Б)
В)
Г)

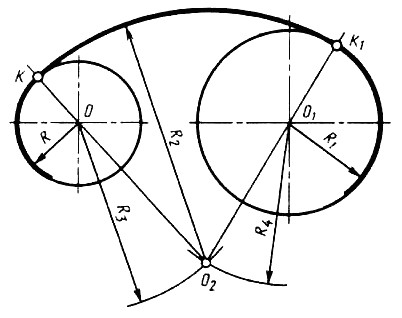

Для определения значений R3 и R4 на рисунке необходимо использовать формулы:
А) R3 = R - R2 ; R4 = R1 - R2
Б) R3 = R2 - R ; R4 = R2 - R1
В) R3 = R1 + R2 ; R4 = R + R3
Г) R3 = R1 + R4 ; R4 = R1 + R
Какая из аксонометрических проекций окружности лежит во фронтальной плоскости
А) Б) В)

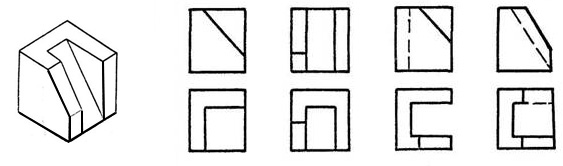

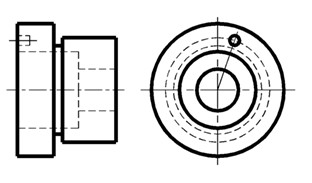

На каком рисунке изображен чертеж детали?
А) Б) В) Г)

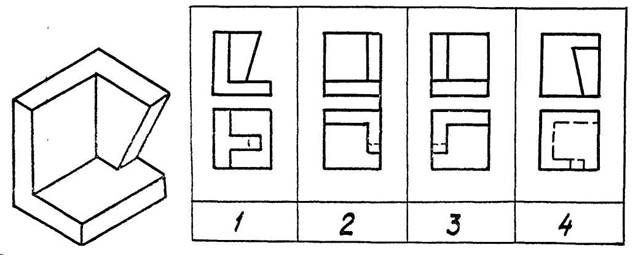

На каком рисунке изображен чертеж детали?
А) Б) В) Г)
Какие бывают виды?
А) фронтальный, горизонтальный, профильный;
Б) главный, местный, дополнительный;
В) простой, сложный, комбинированный.
На каком рисунке показан профильный разрез?
А) Б) В) Г)

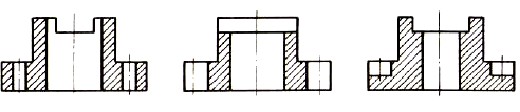

На каком рисунке показан фронтальный разрез детали?
А) Б) В)

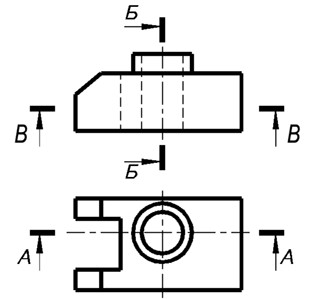

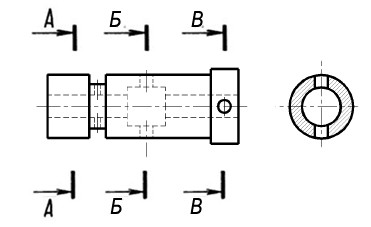

Какая секущая плоскость является горизонтальной?
А) А-А;
Б) Б-Б;
В) В-В.

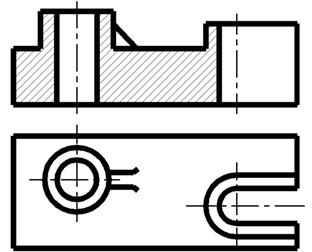

Какой разрез целесообразно выполнить на детали?
А) горизонтальный
Б) профильный
В) ломаный
Г) ступенчатый

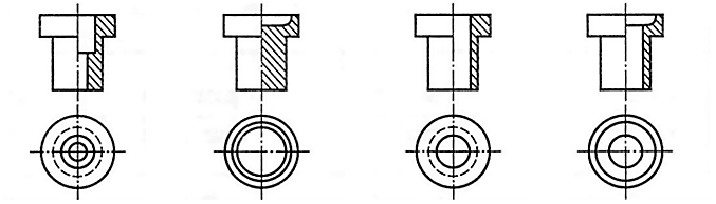

Какой разрез выполнен на детали
А) горизонтальный
Б) профильный
В) ломаный
Г) ступенчатый
Разрез А – А выполнен правильно на рисунке…
А) Б) В) Г)
На рисунке изображен:
А) Простой разрез
Б) Ступенчатый разрез
В) Ломанный разрез
Г) Комбинированный разрез
Если секущая плоскость совпадает с плоскостью симметрии предмета и разрез расположен в проекционной связи с видом, то при выполнении разрезов…
А) над разрезом выполняется надпись по типу А – А;
Б) над разрезом выполняется надпись по типу А – А;
В) над разрезом выполняется надпись по типу Разрез А – А;
Г) положение секущей плоскости на чертеже не отмечается и разрез надписью не сопровождается.

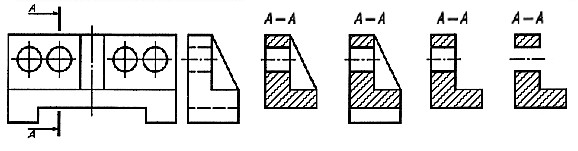

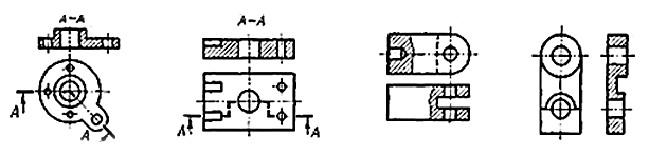

На каком рисунке правильно выполнено сечение А-А?
А) Б) В) Г)

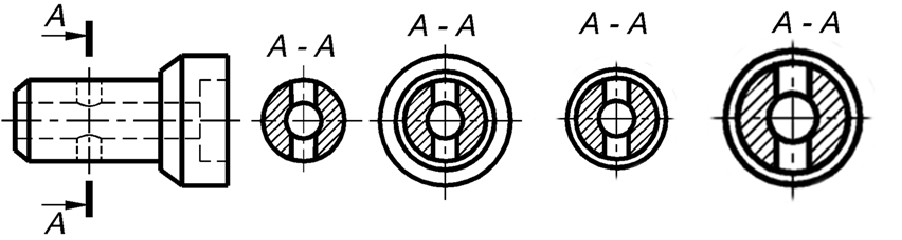

Какое сечение показано на рисунке?
А) А-А;
Б) Б-Б;
В) В-В.

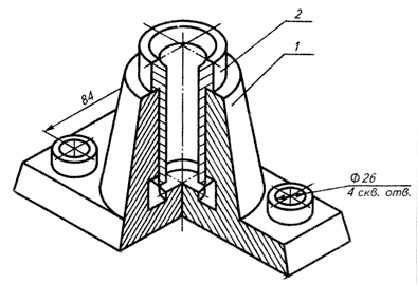

По наглядному изображению сборочной единицы найдите чертеж детали позиция 2
А) Б) В) Г)
На каком рисунке показан знак сварного шва, выполняемого при монтаже изделия на месте применения?
А) Б) В) Г) Д)
