Установка прибора БЭСТ-12М и блока датчиков ДВП-12
на стенды китайского производства
Установка датчика угловых меток производится аналогично штатному датчику вблизи от него так, чтобы магнит, укрепленный в маховике, проходил точно над ним. Для удобства выполнения отверстия Ш12 можно отвернуть винты крепления передней стенки и сдвинуть её в сторону. Зазор от маховика – как на штатном датчике. Затем датчик соединяется с прибором кабелем из комплекта поставки.
Установка блока ДВП-12.

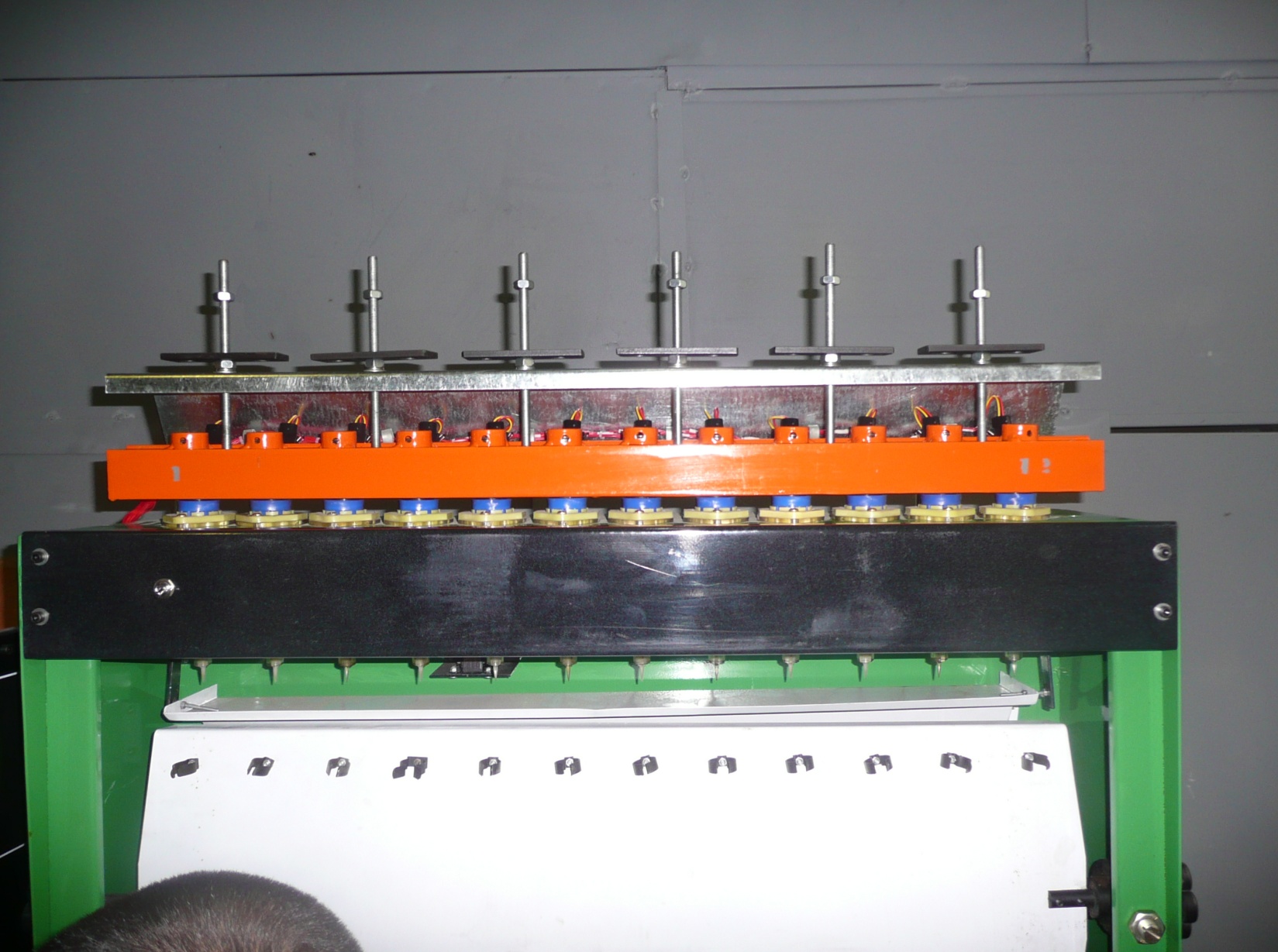

Блок ДВП-12 после сборки устанавливается в блок мензурок пеногасителями в топливные стаканы. Вставки под форсунки из этих стаканов необходимо удалить. Блок закрепляется болтами через крепежные отверстия, для чего по месту необходимо выполнить два отверстия. Кабель блока подключается к адаптеру пьезодатчиков. Адаптер закрепляется в удобном месте. Далее адаптер соединяется с прибором БЭСТ-12М кабелем из комплекта поставки.
Прибор БЭСТ-12М закрепляется на стенде в удобном месте. Питание прибора производится от сети 220В, при этом провод голубого цвета в кабеле питания подключается к фазе, а провод коричневого цвета – к нулевому проводу, т. е. к корпусу стенда.
Подключение электромагнитов измерения подачи.
Здесь возможны два варианта:
БЭСТ-12М не подключается к электромагнитам и измерение подачи производится только от штатного блока стенда.
Совместное управление. В связи с тем, что электромагниты стенда питаются от напряжения 36В, а БЭСТ-12М выдает 220В, то для согласования потребуется пускатель с нормально замкнутым блок-контактом и с катушкой на 220В.

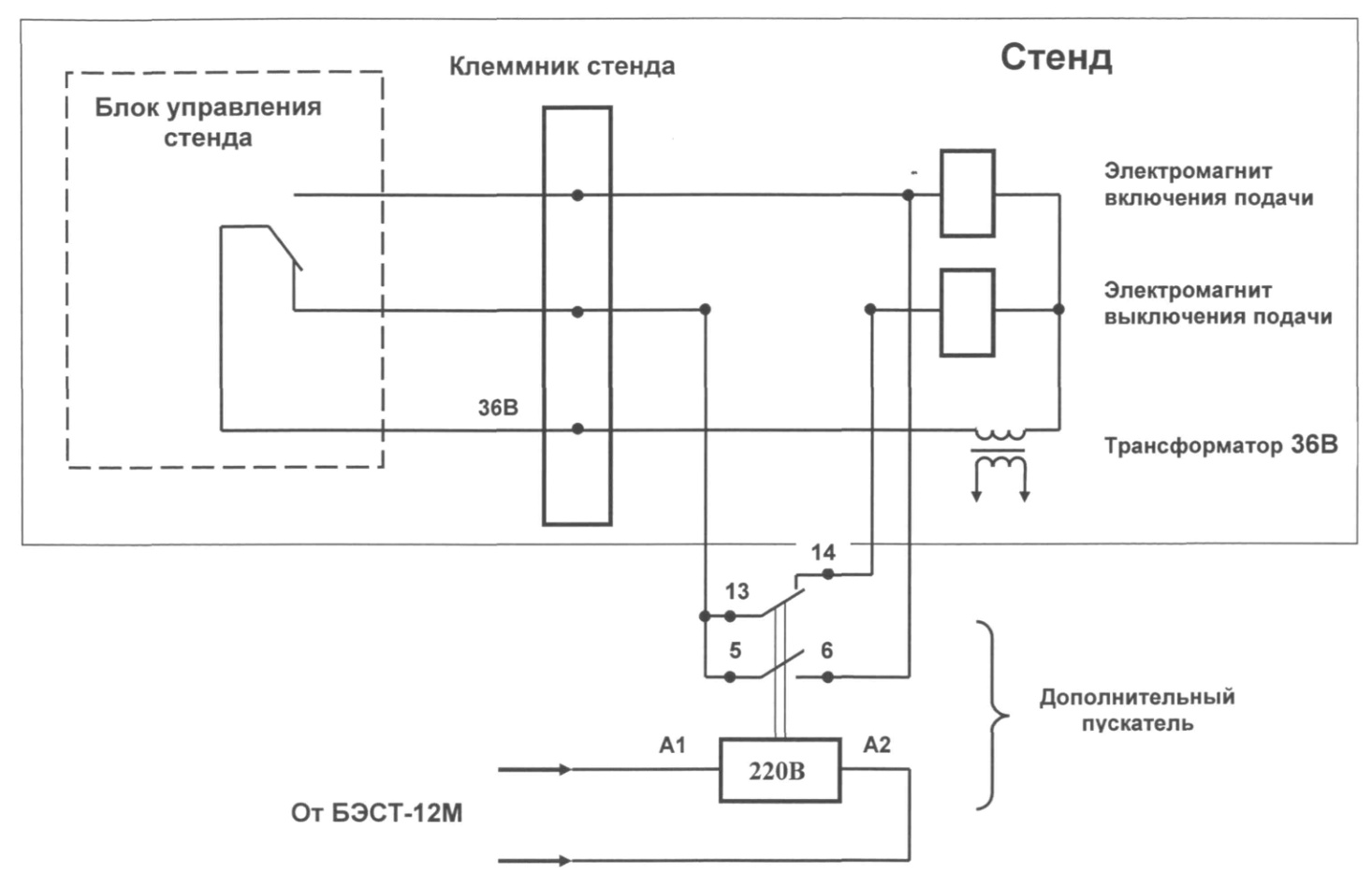

Подключение производится по нижеприведенной схеме.
В этом варианте управление электромагнитами производится
независимо хоть от штатного блока, хоть от БЭСТ-12М.
Пускатель устанавливается в электрошкафу стенда на свободном
месте.
