ТРЕХМЕРНОЕ МОДЕЛИРОВАНИЕ
НА ПРИМЕРЕ СОЗДАНИЯ СБОРКИ «ТИСКИ»
ФИО автора: , студент 3-го курса, АТу 9-14
ФИО руководителя: , преподаватель информатики
Магнитогорск, 2017
АКТУАЛЬНОСТЬ нашей работы определяется сильным влиянием компьютерного моделирования на все сферы деятельности человека.
На данном этапе развития современного общества метод компьютерного моделирования стал обычным инструментом для разного круга пользователей, начиная от студентов-интеллектуалов, заканчивая инженерами-конструкторами.
Наряду с макетным (бумажным) моделированием, компьютерное моделирование позволяет расширить возможности оценить выразительности выполненных деталей и механизмов, кроме этого компьютерное моделирование имеет специфические возможности. Во-первых, компьютерное моделирование позволяет существенно ускорить процесс создания изделия или модели. Во-вторых, компьютерное моделирование в специализированной среде позволяет усвоить логику и последовательность построения сложной объемной формы из более простых, путем их модификации и интеграции в единую структуру. В-третьих, трехмерное моделирование способно существенно усилить визуальную убедительность формы, включая в спектр восприятия реальные эффекты освещения, правдоподобные ракурсы, фактуру поверхностей.
Компьютерное трехмерное моделирование широко используется во всех областях жизнедеятельности человека: экологии и геофизике, транспорте, электронике и электротехнике, архитектуре и строительстве, промышленности, медицине и биологии. Создание компьютерной модели значительно облегчает работу архитекторов, инженеров и дизайнеров.
В качестве основы для формирования творческой компетенции студентов был выбран программный комплекс Autodesk Inventor по ряду причин: мировой уровень программы; встроенный видеокурс обучения; возможность бесплатного использования в образовательной деятельности; наглядный и интуитивно-понятный интерфейс; программа позволяет в кратчайшие сроки создавать конструкции и механизмы различной сложности, благодаря наглядности процесса создания; большие возможности по 3d моделированию; можно выполнить расчет физических характеристик и подобрать подходящие материалы; автоматическая компоновка спецификации по сборке. Благодаря обширной библиотеке компонентов отпадает необходимость рисовать стандартные детали (болты, шайбы, подшипники и прочее). Автоматическая генерация ассоциативных видов трёхмерных моделей. Возможность создания анимации и проведения кинематических анализов.
Autodesk Inventor на сегодняшний день является одной из лучших программ для трехмерного проектирования. С ее помощью можно создавать саму 3D модель, затем выполнять ее анализ и расчет, и в результате создавать чертежи, оформленные по необходимому стандарту, включая ЕСКД.
ЦЕЛЬ работы: создать модель «Тиски» в программе Autodesk Inventor.
ПРАКТИЧЕСКАЯ ЗНАЧИМОСТЬ работы: создание сборки «Тиски», состоящей из сборочных единиц и стандартных крепежных изделий позволит изучить выбранное программное обеспечение.
В ходе работы были:
- изучен атлас машиностроения и выбрана сборка, состоящая из 12 сборочных единиц и стандартных крепежных изделий;
- разработана 3d модели сборочных единиц, выполнена сборка изделия «Тиски» и конструкторская документация;
- созданы анимационный ролик, отражающий процесс разборки изделия и ролик, демонстрирующий принцип работы изделия с облетом камерой на 360°;

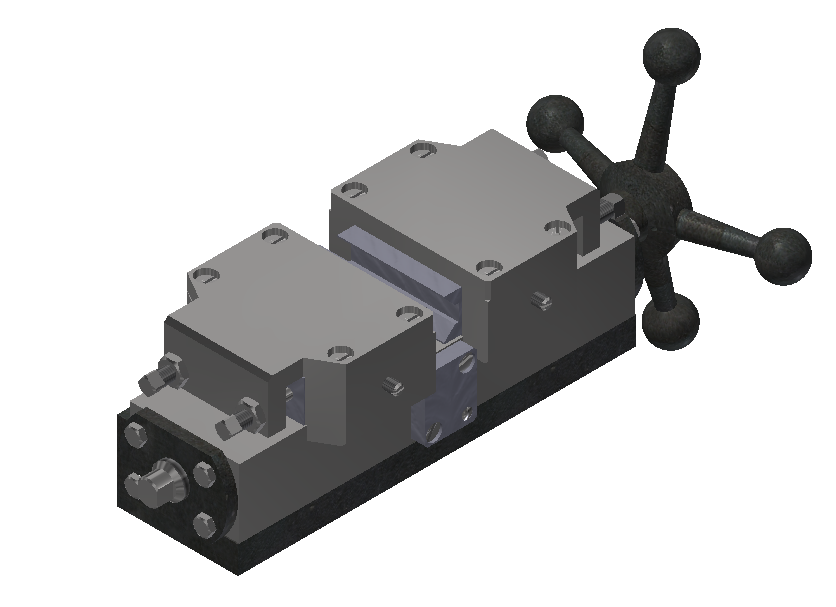

Рисунок 1. Сборка «Тиски» (см. Видео, чертежи в Приложении)
Однако, при выполнении компьютерной модели сборочных единиц столкнулись с такой ситуацией: недостаточность размеров изделий в атласе машиностроения, что привело к подбору некоторых размеров.
