ТКА-ПКМ (модель 20)

Измеритель температуры и относительной влажности

НАЗНАЧЕНИЕ Прибор предназначен для измерения: относительной влажности воздуха  и температуры воздуха.

Область применения прибора: санитарный и технический надзор в жилых и производственных помещениях, музеях, библиотеках, архивах; аттестация рабочих мест и другие сферы деятельности.

2.  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

2.1. Диапазоны измерения:

Относительной влажности, % ................................................... 10….98

Температуры, С  .........................................................................0…..50

2.2. Предел допускаемой основной относительной погрешности измерения:

Относительной влажности при  температуре 20+5 С  не более.................. +5 %отн.

Температуры  при температуре 20+5 С  не более............................................... +5 С

2.3. Время непрерывной работы прибора, ч, не менее ………………………..8,0

2.4. Рабочие условия эксплуатации прибора:

температура окружающего воздуха, °С.........................................................от 0 до 50

отн. влажность воздуха при t окружающего воздуха 25°С, не более.................98%

атмосферное давление, кПа.................................................................................80-110

2.5. Для питания прибора используется батарея типа "Крона" ТУ 16-729.060-91

2.6. Масса прибора, кг (не более)..............................................................................0,5

3. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

3.1. Прибор состоит из двух функциональных блоков:  блока обработки сигналов и  измерительной головки, соединенных между собой гибким  кабелем связи.

3.2. На лицевой стороне корпуса прибора расположены: ЖКИ и переключатель каналов измерений.

3.3. На обратной стороне корпуса расположена  крышка батарейного отсека.

3.4. Зонд с датчиком относительной влажности и температуры воздуха установлен на верхней торцевой крышке измерительной головки.

3.5. Принцип работы основан на преобразовании  датчиками параметров  микроклимата в электрические сигналы  с обработкой и цифровой индикацией полученных числовых значений параметров на дисплее прибора.

3.6. Для определения желаемого параметра поместить прибор в зону измерений и считать  с ЖКД измеряемое значение.

3.7. Переключение каналов измерений производится поворотом переключателя.

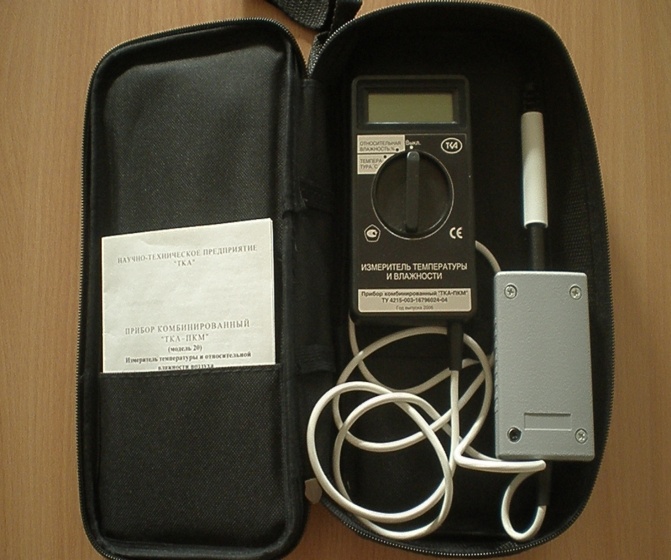

На рисунке:

Блок обработки сигналов Измерительная головка  Зонд с датчиком относительной влажности и температуры воздуха Защитный колпачок Соединенный гибкий  кабель связи ЖКИ – жидкокристаллический индикатор Переключатель каналов измерений. Батарейный отсек Чехол

4.  ПОРЯДОК РАБОТЫ

4.1.  Внимательно изучить инструкцию

4.2. Эксплуатация допускается только в рабочих условиях, указанных в п. 2.4.

4.3. Проверить наличие элемента питания

4.4. Снимите с зонда защитный колпачок. Включите прибор. Выберите режим с помощью переключателя.

4.5. Поместите зонд с датчиками в точке измерения температуры и влажности.

4.6. При резком изменении температуры и влажности окружающего воздуха необходимо выдержать прибор во времени для установления тепло-влажностного равновесия между зондами и окружающей средой.

4.7. Считайте измеренное значение.

4.8.  При выходе за пределы диапазона  измерения  относительной влажности (больше 100 %)  на дисплее  появится символ «НV».

4.9. Если во время работы прибора появится  символ разряда батареи (+ -),  замените батарею на новую.

4.10. По окончании измерений установите зонд в защитный колпачок.
