Самостоятельная работа 2

Дисциплина «Компьютерная графика в транспортном проектировании»

Тема: Нанесение штриховки.

Простановка размеров

Задания:

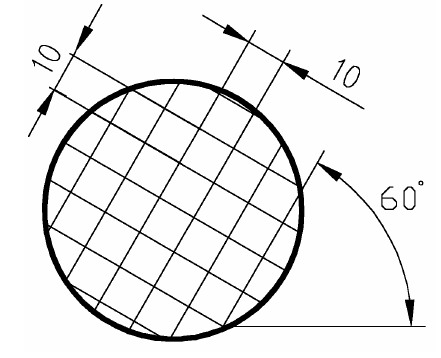

Заштриховать круг.


Построить прямоугольник, разделить пополам и заштриховать его правую часть.

1 вариант – структура AR-B816

2 вариант – структура AR-B816C

3 вариант – структура AR-B88

4 вариант – структура AR-HBONE

5 вариант – структура AR-RROOF

6 вариант – структура AR-RSHKE

НЕ нашли? Не то? Что вы ищете?

7 вариант – структура AR-SAND

8 вариант – структура AR-PARQ1


Заштриховать общую область двух пересекающихся окружностей.

1 вариант – структура MUDST

2 вариант – структура NET

3 вариант – структура NET3

4 вариант – структура PLAST

5 вариант – структура PLASTI

6 вариант – структура STEEL

7 вариант – структура TRANS

8 вариант – структура SWAMP

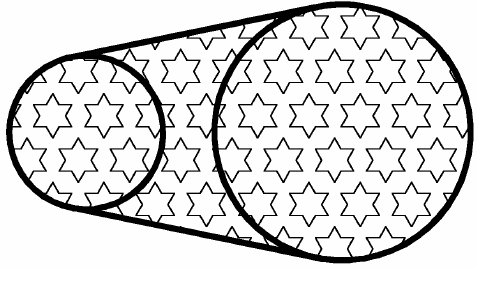

Заштриховать внутреннюю область. Имя образца штриховки - Stars.

Постройте многоугольник (см. варианты заданий) и примените к нему градиентную заливку.

1 вариант – Шестиугольник, градиент (№ 7), угол наклона 15

2 вариант – Шестиугольник, градиент (№ 2), угол наклона 30

3 вариант – Шестиугольник, градиент (№ 6), угол наклона 45

4 вариант – Шестиугольник, градиент (№ 3), угол наклона 60

5 вариант – Шестиугольник, градиент (№ 8), угол наклона 75

6 вариант – Шестиугольник, градиент (№ 1), угол наклона 105

7 вариант – Шестиугольник, градиент (№ 4), угол наклона 120

8 вариант – Шестиугольник, градиент (№ 9), угол наклона 135

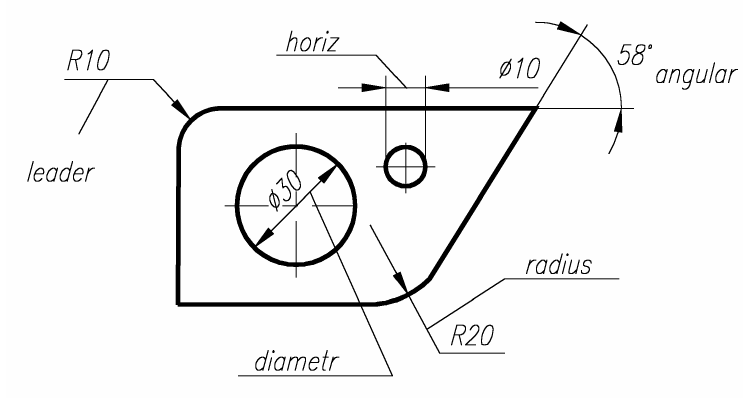

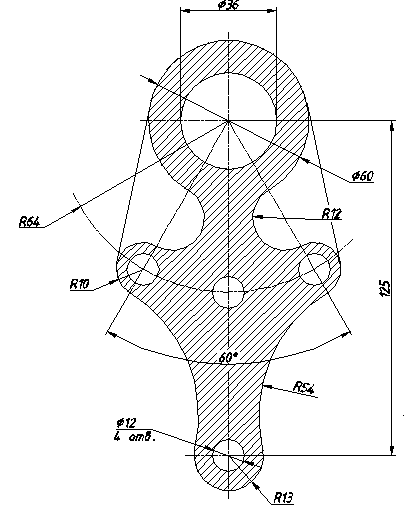

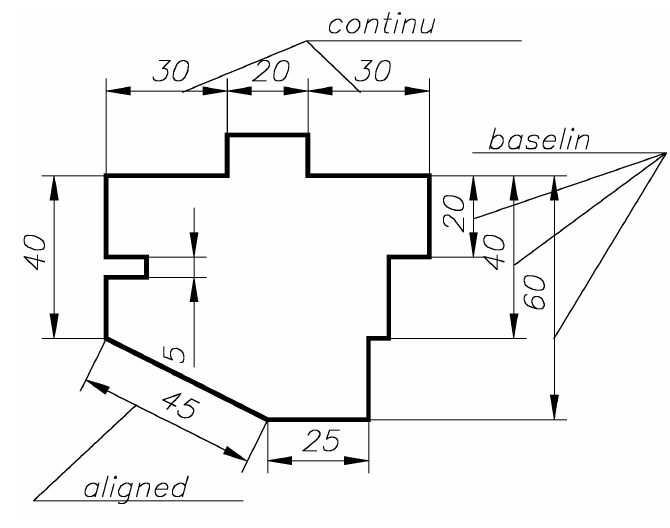

Проставить размеры на следующих примерах.

Примечание: подписывать название типов размеров НЕ нужно

6.1

6.2

6.3
