  СВЕТОДИОДНАЯ ЛЕНТА LEDCRAFT

ИНСТРУКЦИЯ

Светодиодная лента LEDCRAFT имеет массу преимуществ перед другими источниками света, которые делают еѐ незаменимой в области светодизайна! Широкая цветовая гамма, выбор яркости, удобство и простота монтажа, лѐгкость подключения – это далеко не всѐ! Компактные размеры ленты позволяют устанавливать подсветку в узких посадочных местах, минимальный вес идеально подходит для создания скрытой подсветки. Низкая рабочая температура даѐт возможность использовать подсветку в плохо вентилируемых местах. Гибкость ленты позволяет реализовывать сложные дизайнерские проекты освещения, очерчивать конструкции любых форм и размеров, с углами, извилистыми и ровными линиями. Светодиодную ленту можно разрезать на сегменты без потери их работоспособности, отрезки можно использовать как автономные модули и соединять с другими. Благодаря самоклеящемуся основанию лента легко крепится на горизонтальные, вертикальные и наклонные поверхности. Вышеперечисленные достоинства светодиодной ленты делают еѐ универсальной и позволяют устанавливать подсветку даже в самых труднодоступных местах. К преимуществам светодиодной ленты LEDCRAFT относится длительный срок службы, надѐжность и низкое энергопотребление, что позволяет эксплуатировать подсветку в круглосуточном режиме!

МАРКИРОВКА СВЕТОДИОДНЫХ ЛЕНТ LEDCRAFT

Светодиодная лента  LC	3528	W	12	WW	60
1	2	3	4	5	6

1. Производитель

LC – торговая марка LEDCRAFT

2. Тип используемых светодиодов

3528 – стандартные светодиоды поверхностного монтажа SMD 3528, размер элемента 3,5 x 2,8 мм

5050 – мощные светодиоды поверхностного монтажа SMD 5050, размер элемента 5,0 x 5,0 мм

3. Влагозащита

W – Waterproof – добавочная буква, обозначающая влагоустойчивость, используется для маркировки герметичных лент

4. Напряжение питания

12 – 12V

24 – 24V

5. Цвет свечения

W	Cool white	Холодный белый
WW	Warm white	Тѐплый белый
R	Red	Красный
G	Green	Зелѐный
B	Blue	Синий
Y	Yellow	Жѐлтый
6. Плотность установки светодиодов
Количество светодиодов на 1 м ленты
Тип используемых	Стандартная	Двойная	Двухрядная лента
светодиодов	плотность	плотность	двойной плотности

SMD 3528	60	120	240
SMD 5050	30	60	120

Светодиодная лента IP 33 – лента с открытым корпусом без влагозащиты, она предназначена для использования исключительно в закрытых помещениях и для установки внутри влагозащищѐнных световых коробов. Светодиодная лента LEDCRAFT со степенью защиты IP 33 широко применяется в области светодизайна жилых интерьеров и загородных домов, в сфере светового оформления торговых центров, офисов и коммерческих помещений, декоративной подсветки развлекательных комплексов и ночных клубов, гостиниц и ресторанов.

Светодиодная лента SMD 3528 IP 33 60 LED 12V

Описание

Светодиодная лента LEDCRAFT IP 33 SMD 3528 состоит из тонкой подложки диэлектрического материала, на которой равноудалѐнно расположены светодиоды и нанесены токопроводящие дорожки. Для диэлектрической защиты лицевая поверхность гибкой печатной платы покрыта прозрачным лаком. На обратную сторону ленты нанесѐн прочный клеевой слой 3М.

В качестве светообразующих элементов используются высококачественные светодиоды поверхностного монтажа SMD 3528 – однокристальные светодиоды прямого свечения, размер элемента 3,5 х 2,8 мм. Выход из строя одного светодиода не приводит к отключению других и не требует замены перегоревших элементов, что обеспечивает длительный срок службы подсветки – 50 000 часов.

Светодиодная лента SMD 3528 представлена в монохромном исполнении со стабильной цветопередачей и доступна в 6 основных цветах, включая тѐплый и холодный белый цвет. Рабочее напряжение 12 В. Светодиодная лента прямого свечения обеспечивает световой поток, направленный вверх от плоскости, и характеризуется широким углом излучения света 120°.

Светодиодная лента SMD 3528 LED 60 – лента стандартной плотности, она характеризуется лѐгким точечным свечением. Частота расположения диодов 60 штук на 1 метр. Интерьерная лента стандартной яркости широко используется для декоративной подсветки подвесных и натяжных потолков, архитектурных элементов, потолочных ниш, полок, мебели.

Технические характеристики
Тип светодиодов	SMD 3528
Количество светодиодов, шт./м	60
Степень защиты от влаги, IP	IP 33
Потребляемая мощность, Вт/м	4,8 W
Рабочее напряжение, В	12 V
Срок службы, час.	50 000
Угол излучения света	120°
Рабочая температура, °C	от – 40° до + 80°
Габаритный размер. Длина x ширина х высота, мм	1000 x 8 х 2,4
Кратность резки	3 светодиода – 5 см
Цвет основания ленты	белый

Длина не является нормируемой характеристикой, поскольку отдельный сегмент светодиодной ленты является работоспособным элементом.

Модель ленты.	Цвет свечения	Световой поток, лм
Артикул
LC-3528-12-W-60	Холодный белый	240
LC-3528-12-WW-60	Тѐплый белый	180

LC-3528-12-R-60	Красный	180
LC-3528-12-G-60	Зелѐный	180
LC-3528-12-BL-60	Синий	180
LC-3528-12-Y-60	Жѐлтый	180

Ленты поставляются в герметичных упаковках. Катушка 5 м.

Внимание! При установке светодиодных лент необходимо соблюдать правила техники безопасности. Несоблюдение мер предосторожности может повлечь выход ленты из строя и пожар, а также может привести к поражению электрическим током и другим повреждениям.

Правила установки светодиодных лент

1. Подготовка светодиодной ленты. Измерьте участки, на которые будет осуществлѐн монтаж ленты, и разрежьте ленту на необходимое количество отрезков нужной длины.

Лента разрезается острыми ножницами, линии разреза маркируются соответствующим знаком между площадками для пайки:

Внимание! Нельзя разрушать или повреждать токопроводящие дорожки на монтажной плате. Светодиодная лента SMD 3528 IP 33 60 LED 12V имеет кратность резки 3 светодиода, что соответствует 5 см.

Соединение сегментов ленты. Отрезки ленты могут функционировать отдельно и могут быть вновь последовательно соединены в цепь при помощи пайки. Если необходимо соединить несколько отрезков ленты, провода припаивают к соответствующим выводам: «+» к «+», «–» к «–».

Внимание! При пайке нельзя перегревать светодиодную ленту. Время контакта во время пайки не более 10 секунд. Предельная температура 260 °С.

Соединения сегментов ленты не должны разрушать или повреждать токопроводящие дорожки на монтажной плате, пайка выполняется только на обозначенных площадках, которые маркируются соответствующим знаком «+» и «–».

Для упрощения монтажных работ предназначены специальные разъѐмы: соединительные кабели и коннекторы.

Подключение светодиодной ленты до 5м. Максимальная длина спаянных участков ленты не должна превышать 5 м. При последовательном соединении более 5 м ленты в одну линию происходит большая нагрузка на дорожках начальных сегментов, неравномерное распределение нагрузки вызывает перегорание дорожек.

4. Подключение светодиодной ленты более 5м. Дополнительные сегменты светодиодной ленты подключаются параллельно отдельным проводом от источника питания.

5. Подготовка поверхности. Рекомендуем прикреплять ленту к целостной поверхности без разрывов

– это обеспечит защиту печатной платы ленты от повреждения. Монтажная поверхность должна быть чистой, сухой, без пыли и масла. Для этого поверхность необходимо обезжирить растворителем и вытереть насухо чистой тканью. Установка ленты на гипсокартонные и оштукатуренные поверхности требует предварительной грунтовки.

Внимание! При монтаже ленты на металлическую или другую токопроводящую поверхность требуется дополнительная изоляция. Между лентой и монтажной поверхностью необходимо установить электроизоляционный материал, защищающий от замыкания.

6. Установка светодиодной ленты. Светодиодная лента SMD 3528 IP 33 60 LED 12V имеет самоклеящееся основание. Для фиксации ленты на поверхности необходимо полностью снять защитное покрытие с клеевого слоя 3М и лѐгким усилием прижать ленту к намеченной поверхности. Установка ленты в обычных условиях не требует дополнительных креплений.

Техника безопасности

Монтаж ленты и подключение питания должен производить специалист в области проведения электротехнических работ.
Внимание! При самостоятельном монтаже и подключении ленты настоятельно рекомендуем соблюдать правила безопасности и перед началом работ внимательно изучить инструкцию.
Оберегайте все компоненты светодиодной ленты от ударов и вибраций, не подвергайте ленту механическим нагрузкам.
Избегайте повреждений и окислений токопроводящих дорожек ленты в процессе сборки. Все соединения должны иметь цельный вид при подключении.
Запрещается использование растворителей, агрессивных моющих и абразивных средств.
Избегайте резких изгибов и переломов ленты. Минимальный радиус изгиба 2 см. Изгиб меньшего радиуса допускается только на участках монтажной платы, не содержащих электронных компонентов. Такой изгиб можно осуществлять только 1 раз, после чего рекомендуем закрепить ленту в изогнутом положении.
Во время монтажных работ руки должны быть сухими. Исключите попадание влаги на светодиодную ленту с открытым корпусом.
Запрещена эксплуатация подсветки с повреждѐнной изоляцией проводов и мест электрических соединений.
Рекомендуем исключить установку ленты вблизи нагревательных приборов.
Соблюдайте правила защиты ленты от статического электричества, несоблюдение приводит к повреждению светодиодов – сокращению срока службы и последующему отказу.
Если возникнут вопросы по поводу установки и эксплуатации светодиодных лент, обратитесь за консультацией к специалистам.

Выбор блока питания для светодиодной ленты SMD 3528 IP 33 60 LED 12V

Светодиодная лента LC SMD 3528 IP 33 60 LED 12V работает от напряжения 12 В постоянного тока, что делает еѐ применение надѐжным и безопасным. Для подключения ленты к источнику питания с напряжением 220 В необходимо использовать блок питания 12V DC. Импульсный источник питания подбирается с учѐтом длины ленты, потребляемой мощности и рабочего напряжения. Блок питания должен соответствовать полной нагрузке изделия для сохранения яркости свечения и длительной работы ленты, недопустимо использование источника питания меньшей мощности, чем общая нагрузка светодиодной ленты. Для установки подсветки в сухом помещении используется обычный блок питания в металлическом кожухе.

Выбор источника питания для светодиодной ленты Ledcraft SMD 3528 IP 33 60 LED 12V 4,8 W производится с учѐтом коэффициента запаса мощности 25 % или по таблице:

Длина ленты, м	1234	5	678	910	11  12  13  14  15
Блок питания Ledcraft	25W	35W	50W	60W	100W
12V	12V	12V	12V	12V

Внимание! Напряжение на выходе из блока питания должно соответствовать напряжению светодиодной ленты 12 В.

Подключение светодиодной ленты к блоку питания

Для подключения блока питания к сети необходимо вывести напряжение 220 В в месте его установки. Подключение блока питания к сети осуществляется двумя проводами к соответствующим разъѐмам: L – фаза и N – ноль, они обозначены на корпусе.

Внимание! При подключении блока питания к светодиодной ленте необходимо соблюдать полярность. Неправильное подключение может привести к выходу ленты из строя.

Подключение светодиодной ленты к блоку питания производится напрямую. Расположенные на ленте провода имеют обозначение «+» и «-» на токопроводящей дорожке, подключение осуществляется согласно полярности к двум контактам на блоке питания «+V» и «-V».

Максимальное удаление блока питания от светодиодной ленты 7 м, при увеличении расстояния происходит потеря освещѐнности. Дополнительные ленты – каждые 5 м, подключаются параллельно отдельным проводом к источнику питания. Суммарная мощность подключаемых лент не должна превышать допустимую мощность блока питания.

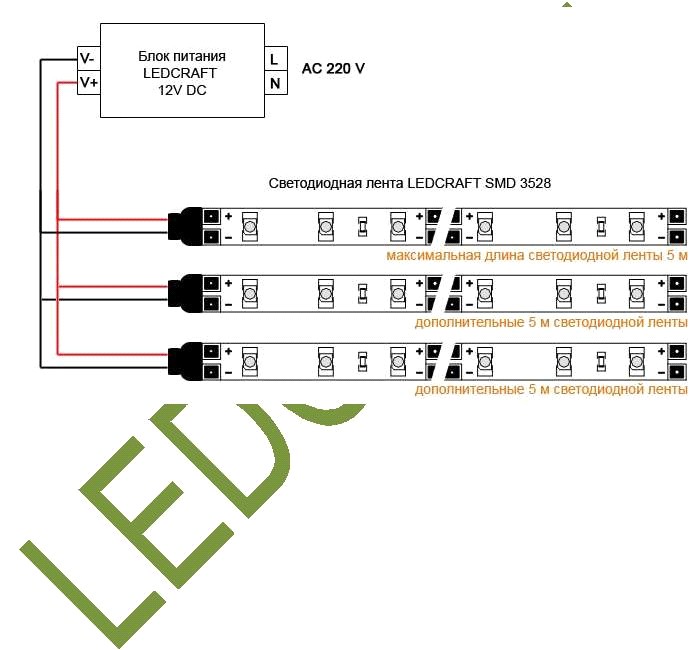

Схема подключения нескольких участков монохромных лент SMD 3528 12 V к блоку питания

Правильный способ подключения светодиодных лент обеспечивает равномерное свечение всех светодиодов и гарантирует долговечную и бесперебойную работу подсветки.

Утилизация

Светодиодные ленты LEDCRAFT не содержат токсичных материалов и комплектующих, приносящих вред окружающей среде и здоровью человека. Лентам не требуется специальная утилизация.

Сертификация лент LEDCRAFT

Вся продукция торговой марки LEDCRAFT протестирована и сертифицирована в соответствии с требованиями, предъявляемыми действующими ГОСТами. Информация о сертификации нанесена на индивидуальную упаковку.

Гарантийные обязательства

Гарантийный срок эксплуатации составляет 12 месяцев со дня продажи изделия (при условии соблюдения потребителем вышеописанных правил установки и эксплуатации).

Замена вышедшей из строя ленты осуществляется в точке продажи при предъявлении кассового чека и правильно заполненного гарантийного талона. Неправильное использование лент или использование не по назначению лишает права на гарантию.

Производственным дефектом не считается повреждение светодиодной ленты коррозией. В данном случае гарантия производителя не распространяется.
