Кабельная сборка группы датчиков 37 pin /

Sensor Cable Tree 37 pin

Состав Изделия / Product consist of:

Тип кабеля / cable type	1x	Коаксиальный кабель PTFE-FPM RG178 (7x0,10mm) 750V (макс. напряжение)
Тип разъемов / plug type	1x	Кабельная розетка Glenair 220-06E14-37SN Или  220-16E14-37SN Scoop Proof Или разъем по спецификации покупателя
32x	Коаксиальные разъемы LEMO FVN.03.250.CLAC31 или аналог
Материал уплотнительного кольца  / o-ring quality	FPM
Наполнитель(заливка) / socketing	Эпоксидная резина

Технические характеристики / technical data:

Материал изоляции / jacked material	FPM
Ресурс соединений / contact durability	>500
Минимальный радиус изгиба / Bending radius	5xD (неподвижная установка / fixed installation) 10xD (подвижный монтаж / free movement)
Температурный диапазон / Temperature range	Хранение / Storage	-40°C...+80°C
Работа / during operation	-20°C...+60°C
Давление / Pressure range	0...200bar
Скорость изменения давления / pressure Gradient per second	± 5bar/s
Химическая стойкость / Chemical resistance	Высокая устойчивость к нефтепродуктам ( нефть, дизтопливо, бензин, керосин итп), воде, в т. ч. соленой ит. д. Good stability against e. g. diesel, fuel, kerosene (avgas), water, salt water, crude oil
Устойчивость изоляции / isolation strength	500Vdc
Сопростивление изоляции / isolation resistance	>100MOhm
Сопротивление линии / Line resistance	< 1,5 Ohm/m

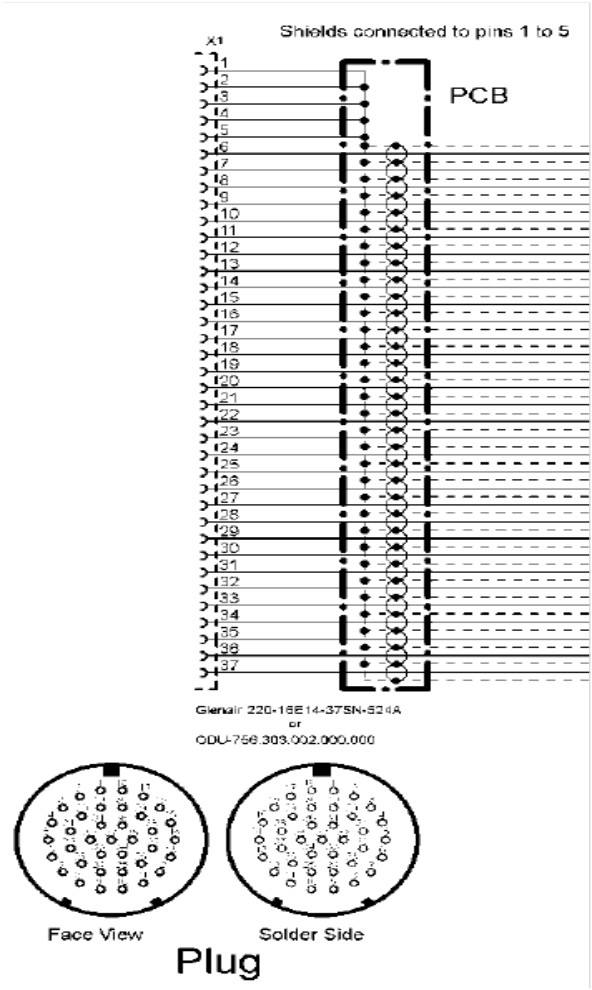

Схема соединений / Pinout

Схема соединений / Pinout

Оплетки всех коаксиальных кабелей могут быть распаяны на печатную плату или присоединены к «земле» (контакты 1-5)

A combining of all shields could be done by a PCB or soldering of all single shields to the ground connection (pin 1-5)

Гарантии качества

Все кабели проходят 100% тестирование на устойчивость к давлению и проверку электрических соединений согласно спецификации Заказчика.

All cables are 100% pressure-tested and electronically checked according specification.

Изготовление по спецификации Заказчика

Любые кабели могут быть изготовлены по специфическим запросам Заказчика (т. е. Заказчик определяет длину каждого кабеля в сборке).

Спецификация Заказчика должна быть полностью согласована и проверена до начала производства.

All cables can be manufacture according customer requirements (e. g. the customer gives the length of each cable line, the pin out and the shield/ground connection/arrangement). This specification is an example for still manufactured cable.
