2-26 Датчики температуры КТХА, КТХК, КТНН, КТЖК, КТМК (общего и Ex исполнений) 2015
Модификации 01.05, 21.05, 01.07, 21.07, 01.09, 01.10, 01.10С, 01.26
Предназначены для измерения температуры жидких и газообразных химически неагрессивных сред, а также агрессивных, не разрушающих материал защитного чехла. Рекомендуется применение в комплекте с гильзами защитными ЮНКЖ. Возможно применение без защитных гильз при отсутствии агрессивного химического и/или механического воздействия среды.
Для получения минимального времени термической реакции комплекта датчика с гильзой защитной рекомендуется устанавливать датчики модификации 01.05 в гильзы с помощью штуцеров ЮНКЖ 031 либо ЮНКЖ 038 (см. раздел «Узлы, детали ЮНКЖ»).
Модификации 01.05 и 01.07 являются разборными. Сменные чувствительные элементы модификации КТхх 01.02-005…
Датчики модификаций 21.05, 21.07 рекомендуется применять в технологических процессах, требующих повышенной точности измерения температуры, которая достигается за счет регулярного проведения калибровки или поверки. Они являются аналогом модификаций 01.05 и 01.07 соответственно.
В конструкции датчиков температуры 21.хх предусмотрен дополнительный канал для установки контрольной или эталонной термопары рядом с рабочим термочувствительным элементом внутри защитного чехла, что позволяет проводить поверку термочувствительного элемента без демонтажа термопреобразователя с объекта по методике МИ 3091-2007 (см. стр.2-16). В качестве эталонных используются кабельные термопары типа КЭТНН 01 или КЭТНН 02 (см. раздел 8).
Конструкция термопреобразователей КТхх 21.ХХ защищена патентом на изобретение
№ 000.
Датчики могут иметь вид взрывозащиты 0ExiaIICT6 X или 1ExdIICT6 по ГОСТ 30852.10-2002. Подробнее см. «Варианты Исполнений» далее (кроме модификаций 21.05, 21.07).
В клеммные головки могут устанавливаться измерительные преобразователи с унифицированным выходным сигналом постоянного тока 4-20 мА и (или) цифровым сигналом по протоколам HART, PROFIBUS-PA, FOUNDATION Fieldbus. Для удобства подключение проводов к ИП рекомендуется использовать головки вариантов модификаций 16, 23, 28. Клеммные головки оснащаются штатным либо специализированным кабельным вводом. Подробнее см. «Варианты Исполнений» далее.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочий спай | один | Изолирован(ы) или Неизолирован(ы) |
два | ||
Вибростойкость ГОСТ Р 52931 | группа V3, для 01.10С группа F3 | |
Номинальное (условное) давление | 10 МПа | Модификация 01.10С |
6,3 МПа | Модификации 01.07, 01.10, 01.26 | |
0,1 МПа | Модификации 01.05, 01.09 | |
Сейсмостойкость MSK-64 | 9 баллов при уровне установки над нулевой отметкой до 70 м | |
Климатическое исполнение ГОСТ 15150 | УХЛ2. Температура окружающей среды: | -60..+120єС для изделий общего назначения |
-60..+85 єС для исполнения Ex с аналоговым сигналом | ||
-55..+85єС для изделий с выходным сигналом 4-20мА/HART | ||
Поверка | - МИ 3090-2007 – для датчиков с монтажной длиной от 20 до 250 мм, без измерительных преобразователей; - ГОСТ 8.338-2001 – для датчиков с монтажной длиной от 250 мм, без измерительных преобразователей; - МП РТ 2026-2013 – для датчиков с установленными измерительными преобразователями. |
Температура применения:
Тип КТ | Температура | Группа условий эксплуатации | Интервал между Поверками | Выбор кабеля | |
Диаметр оболочки | Материал оболочки | ||||
КТХА | – 40 .. + 600 | I | 5 лет | 8, 10 | С10, С13, Т18, Т45 |
– 40 ..+ 800 | II | 2 года | С10 | ||
– 40..+ 900 | С13 | ||||
– 40..+ 1000 | III | 1 год | 10 | T18, Т45 | |
– 40..+ 1250 | IV | Не нормирован | T45 | ||
КТНН | – 40 ..+ 800 | I | 5 лет | 8, 10 | С10, С13, Т18, Т45 |
- 200 ..+ 900 | II | 2 года | С13 | ||
- 200 ..+ 1000 | 10 | Т18, Т45 | |||
- 200 ..+ 1100 | III | 1 год | Т18, Т45 | ||
- 40 ..+ 1300 | IV | Не нормирован | Т45 | ||
КТХК | – 40 ..+ 600 | I | 5 лет | 8, 10 | С10, С13 |
– 100 . + 800 | II | 2 года | |||
КТЖК | – 40 ..+ 760 | II | 2 года | ||
КТМК | – 40 ..+ 200 | II | 2 года | ||
– 200 ..+ 370 | III | 1 год |
Показатель тепловой инерции ф 0,63:
Вид рабочего спая | Показатель тепловой инерции датчика в зависимости от диаметра, сек | |||
разборные модификации: 01.05, 01.07, 21.05, 21.07 | малоинерционные модификации: 01.09, 01.10, 01.10С, 01.26 | |||
d = 8 | d = 10 | d = 8 | d =10 | |
Изолированный от оболочки | 12 | 20 | 10 | 12 |
Неизолированный от оболочки | 8 | 20 | 6 | 8 |
Показатели надежности
Группа условий эксплуатации | Вероятность безотказной работы | Назначенный срок службы | Средний срок службы | Гарантийный срок эксплуатации |
I | 0,95 за 40 000 часов | 5 лет | 10 лет | 5 лет |
II | 0,95 за 16 000 часов | 2 года | 4 года | 2 года |
III | 0,95 за 8 000 часов | 1 год | 2 года | 1 год |
IV | Не нормирована | Не нормирован | Не нормирован | Не нормирован |
|
УЗЕЛ КОММУТАЦИИ | |
|
|
010 | 25 |
|
|
21 | 23 |
|
|
24 | 16 |
|
|
26 | 17 |
|
|
28 | 29 |
МОДИФИКАЦИЯ |
|
01.05 (со сменным ЧЭ), 21.05 (с доп. каналом) |
|

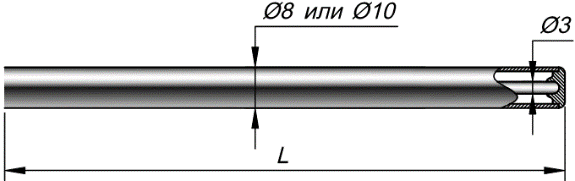

01.09 (малоинерционная) |
|

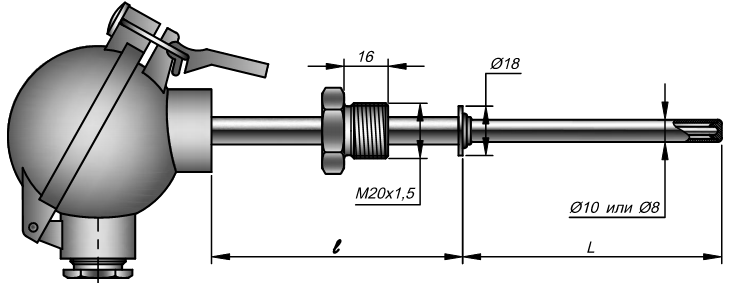

01.10 (малоинерционная), 01.07 (со сменным ЧЭ), 21.07 (с доп. каналом) |
|

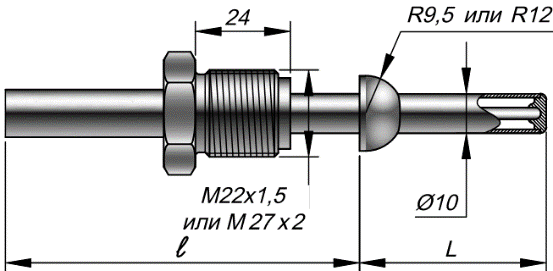

01.10C |
|
01.26 |
Пределы допускаемой основной погрешности для датчиков с унифицированным выходным сигналом постоянного тока 4-20 мА по ГОСТ 26.011 и цифровым сигналом по протоколу HART, указаны с учетом вклада погрешности компенсации холодных спаев.
Выходной сигнал | Условное обозначение | Пределы допускаемой погрешности | Выходной сигнал | Условное обозначение | Пределы допускаемой погрешности |
4-20мА | к0Т40 | ±0,4% ∙tn* или ±1,5°С | 4-20мА+HART | к1Н25 | ±0,25%∙ tn или ±0,9°С; |
к1Т50 | ±0,5%∙ tn или ±2,0°С | к0Н40 | ±0,4%∙ tn или ±1,2°С; | ||
к2Т80 | ±0,8%∙ tn или ± 2,5°С | к1Н50 | ±0,5%∙ tn или ±1,7°С; | ||
к2Н80 | ±0,8%∙ tn или ± 2,5°С |
* - tn диапазон настройки датчика необходимо умножить на указанное значение в %. Выбрать большее значение
ВАРИАНТЫ ИСПОЛНЕНИЙ
КТХА | Exi | 01.10 | — | А | 21 | — | к1 | H50 | — | И | — | С10 | — | 8 | — | L | / | l |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 |
Поле | Наименование | Код | Описание | ||
1 | Тип датчика | КТХА, КТХК, КТНН, КТЖК, КТМК | кабельная термопара с НСХ по ГОСТ Р 8.585-2001 | ||
2 | Вид взрывозащиты | Не заполнено | электрооборудование общего назначения | ||
Exi | Кроме 21.хх | 0ExiaIICT6 X, искробезопасная цепь по ГОСТ 30852.10-2002 | |||
Exd | 1ExdIICT6, взрывонепроницаемая оболочка по ГОСТ 30852.10 | ||||
3 | Модификация | 01.05, 21.05, 01.09 | без монтажных элементов, со сменным ЧЭ | ||

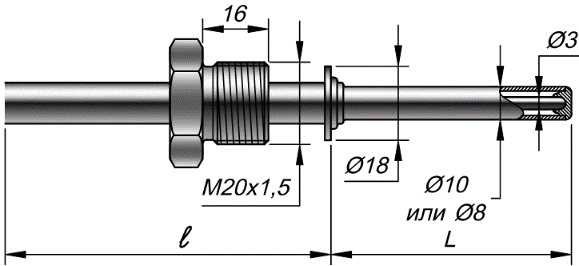

01.07, 21.07 | с подвижным штуцером, со сменным ЧЭ | ||||

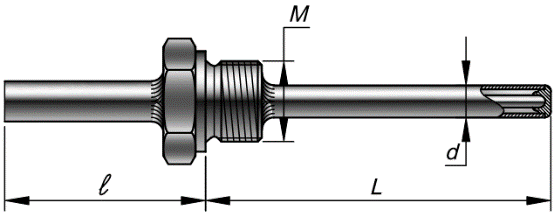

01.26 | малоинерционный с приварным штуцером | ||||
01.10, 01.10С | малоинерционный с подвижным штуцером | ||||
4 | Кабельный ввод | 0 | штатный кабельный ввод | Не допустимо для 1ExdIICT6 | |
А | для кабеля в металлорукаве типа РЗ-ЦХ-15/МРПИ-15/Герда-16 | ||||
C | для кабеля в металлорукаве типа РЗ-ЦХ-18 | ||||
D | для кабеля в металлорукаве типа РЗ-ЦХ-20 / МРПИ-20 | ||||
H | для небронированного кабеля ш8ч13 | ||||
J | для бронированного кабеля с ш внутр./наруж. обол. 6ч12/ 9ч17 мм (все типы брони) | ||||
К | для бронированного кабеля с ш внутр./наруж. обол. 4ч10/ 5ч15 мм (все типы брони) | ||||
5 | Узел коммутации | 10; 13 | пластиковая головка | IP55 | общего назначения |
15; 16;17; 18; 19 | алюминиевая головка | IP66/IP68 | 1ExdIICT6 / 0ExiaIICT6 X | ||
20; 22 | алюминиевая головка | IP65 | общего назначения | ||
14; 21; 23; 24; 25; 26; 28; 29 | алюминиевая головка | IP66 | 0ExiaIICT6Х или общ. назнач. | ||
27 | нержавеющая сталь | IP66 | 0ExiaIICT6Х или общ. назнач. | ||
6 | Класс допуска | к0; к1; к2 | Подробнее см. таблицу 5 стр 2-9 | ||
7 | Выходной сигнал, условное обозначение точности измерительного преобразователя, см. табл. 5 на стр. 2-10 | Не заполнено | аналоговый сигнал в соответствии с НСХ | ||
Т40 | Для головок клеммных >14 | 4-20 мА | для к0 | ||
Т50; Т70 | для к1 | ||||
Т80; Т100 | для к2 | ||||
Н25 | 4-20 мА +HART | Индивидуальна калибровка датчика (к1) | |||
Н40 | для к0 | ||||
Н50 | для к1 | ||||
Н80 | для к2 | ||||
8 | Исполнение рабочего спая | Н | неизолированный | общего назначения | |
И | изолированный спай | 1ExdIICT6 / 0ExiaIICT6 X / общего назнач. | |||
9 | Количество пар | Не заполнено | 1 пара термоэлектродов | ||
2 | 2 пары термоэлектродов (2 спая) | ||||
10 | Материал защитной арматуры | С10 | сталь 12Х18Н10Т | d=8мм; 10мм | |
С13 | сталь 10Х17Н13М2Т | ||||
Т18 | сталь 10Х23Н18 | d=10мм | |||
Т45 | сплав ХН45Ю | ||||
11 | Наружный диаметр | 8; 10 | размер в мм по выбору Заказчика | ||
12 | Монтажная длина | 50ч3150 | монтажная длина L до рабочего конца в мм | ||
13 | Размер l от места уплотнения до головки | Не заполнено | если 120 мм или нет монтажных элементов | ||
30ч500 | указать размер в мм, если 120 мм не подходит | ||||
14 | Типоразмер штуцера | Не заполнено | если штуцер с резьбой М20х1,5 или отсутствует | ||
Указать размер резьбы | для всех остальных случаев |
ПРИМЕРЫ ОБОЗНАЧЕНИЯ ДЛЯ ЗАКАЗА И РАСШИФРОВКА

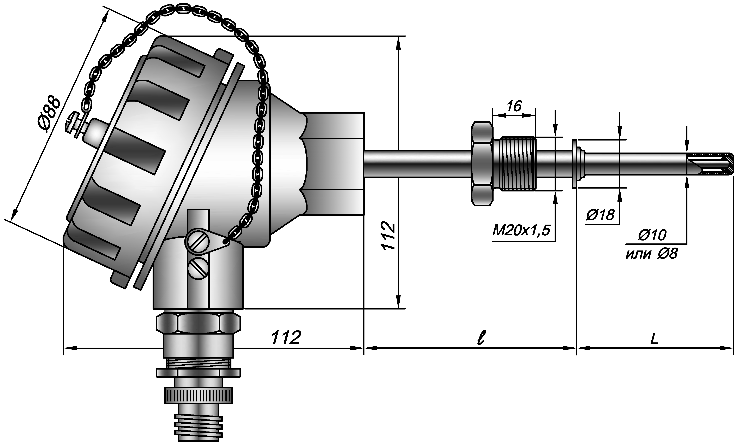

| КТХА Exd01.10-A17 - к1Н50 - И – Т18 - 8 – 250/100 | |
Вид изделия | КТ | кабельный ТП |
НСХ | ХА | хромель-алюмель |
Взрывозащита | Exd | 1ExdIICT6 X |
Модификация | 01.10 | малоинерционный |
Кабельный ввод | А | под РЗЦХ DN15 |
Коммутация (код головки) | 17 | IP66/IP68 |
Класс допуска | к1 | первый класс |
Выходной сигнал (класс точности) | Н50 | 4-20 мА, HART |
Вид спая | И | изолированный |
Материал защитной оболочки | Т18 | сталь 20Х23Н18 |
Диаметр рабочей части | 8 | мм |
Длина монтажная | 250 | мм |
Длина до головки | 100 | мм |

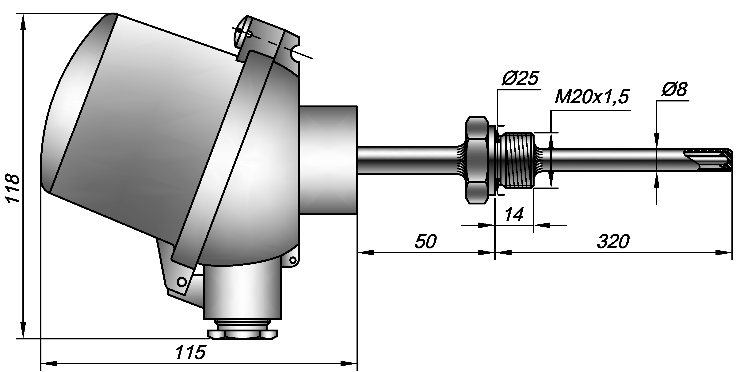

| КТНН 01.26-026 – к1Т50 – И – С10 – 8 – 320/50 | |
Вид изделия | КТ | кабельный ТП |
НСХ | НН | нихросил-нисил |
Взрывозащита | Ї | |
Модификация | 01.26 | приварной штуцер |
Кабельный ввод | 0 | штатный |
Коммутация (код головки) | 26 | алюминиевая, IP66 |
Класс допуска | к1 | первый класс |
Выходной сигнал (класс точности) | Т50 | 4-20 мА |
Вид спая, количество пар | И | изолирован, один |
Материал защитной оболочки | С10 | сталь 12Х18Н10Т |
Диаметр рабочей части | 8 | мм |
Длина монтажная | 320 | мм |
Длина до головки | 50 | мм |

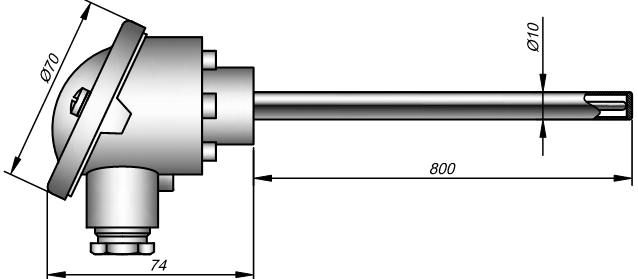

| КТНН 01.05-028 – к0Т40 - И – С13 - 10 - 800 | |
Вид изделия | КТ | кабельный ТП |
НСХ | НН | нихросил-нисил |
Взрывозащита | Ї | |
Модификация | 01.05 | без монт. элементов |
Кабельный ввод | 0 | штатный |
Коммутация (код головки) | 28 | IP65 |
Класс допуска | к0 | нулевой класс |
Выходной сигнал (класс точности) | Т40 | 4-20 мА |
Вид спая, количество пар | И | один, изолирован |
Материал защитной оболочки | С13 | сталь 10Х17Н13М2Т |
Диаметр рабочей части | 10 | мм |
Длина монтажная | 800 | мм |
Длина до головки | Ї | |

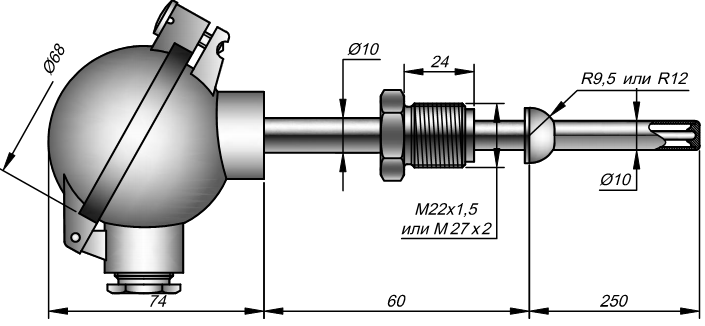

| КТХА 01.10С-021 – к1 – И – С10 – 10 – 250/60-М27 | |
Вид изделия | КТ | кабельный ТП |
НСХ | ХА | хромель-алюмель |
Взрывозащита | Ї | |
Модификация | 01.10С | М20, сфера |
Кабельный ввод | 0 | штатный |
Коммутация (код головки, разъем) | 21 | IP66 |
Класс допуска | к1 | первый класс |
Выходной сигнал (класс точности) | Ї | аналоговый |
Вид спая, количество пар | И | один, изолирован |
Материал защитной оболочки | С10 | сталь 12Х18Н10Т |
Диаметр рабочей части | 10 | мм |
Длина монтажная | 250 | мм |
Длина до головки | 60 | мм |

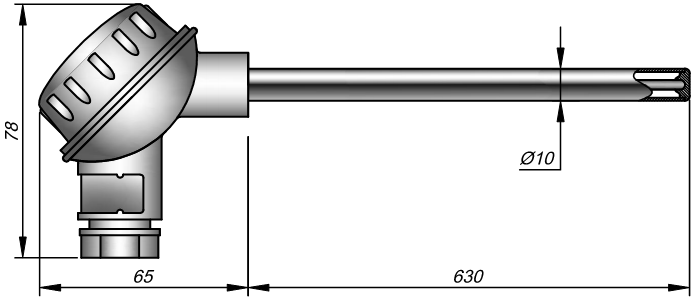

| КТЖК 01.09-010 – к1 - И – С10 - 10 - 630 | |
Вид изделия | КТ | кабельный ТП |
НСХ | ЖК | железо-константан |
Взрывозащита | Ї | |
Модификация | 01.09 | |
Кабельный ввод | 0 | штатный |
Коммутация (код головки) | 10 | IP55 |
Класс допуска | к1 | первый |
Выходной сигнал (класс точности) | Ї | аналоговый |
Вид спая, количество пар | И | один, изолирован |
Материал оболочки кабеля | С10 | Сталь 12Х18Н10Т |
Диаметр рабочей части | 10 | мм |
Длина монтажная | 630 | мм |
