Самостоятельная работа 11 кл.(профиль)

" Применение правил Кирхгофа для расчета элементов электрических цепей"

Вариант 1.

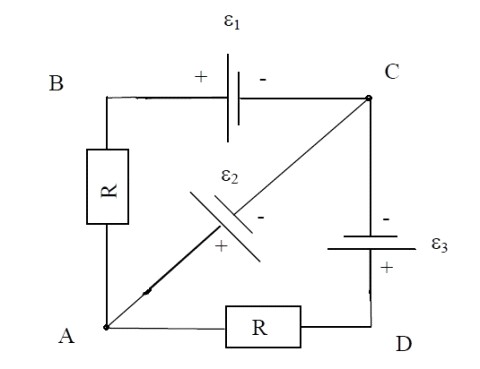

1. Определить силу токов, текущих в ветвях, если е1 = 1 В, е2 = 2 В,

е3 = 3 В, R1 = 1 Ом, R2 = 2 Ом. Внутренним сопротивлением элементов пренебречь.

2. Три источника тока с ЭДС е1 = 11 В, е2 = 4 В и е3 = 6 В и три реостата с сопротивлениями R1 = 5 Ом, R2 = 10 Ом,

R3 = 20 Ом соединены как показано на схеме. Определить силы токов I в реостатах. Внутреннее сопротивление источника пренебрежимо мало.

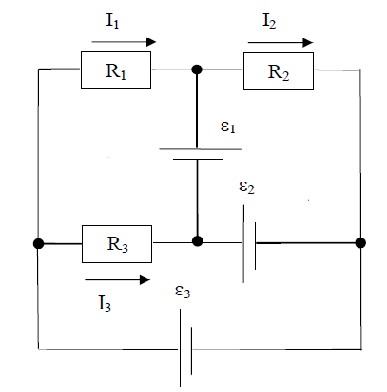

3. На рисунке е1 = 10 В, е2= 20 В,

е3 = 40 В, а сопротивления

R1=R2=R3=R=10 Ом. Определите силу токов, протекающих через сопротивления. Внутреннее сопротивление источников ЭДС не учитывать.

Самостоятельная работа 11 кл.(профиль)

" Применение правил Кирхгофа для расчета элементов электрических цепей"

Вариант 2.

1. В схеме представленной на рисунке е1 = 2,1 В, е2 = 1,9 В, R1 = 45 Ом, R2 = 10 Ом, R3 = 10 Ом. Найти силу тока во всех участках цепи. Внутренним сопротивлением элементов пренебречь.

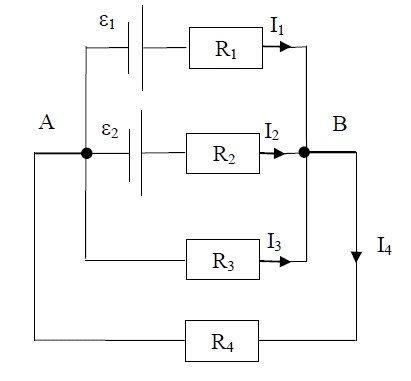

2. Источники тока электродвижущими силами е1 и е2 включены в цепь, как показано на схеме. Определить силы токов текущих в сопротивлениях R2 и R3, если е1 = 10 В,

е2 = 4 В, а R1 = R4 = 2 Ом и R2 = R3 = 4 Ом. Сопротивлениями источников пренебречь.

3. Два источника тока ЭДС е1 = 2 В и е2 = 1,5 В и внутренними сопротивлениями r1 = 0,5 Ом и r2 = 0,4 Ом включены параллельно сопротивлению R = 2 Ом. Определите силу тока через это сопротивление.
