СОГЛАСОВАНО
УТВЕРЖДАЮ

Главный обогатитель

АК «АЛРОСА» (ПАО)

Главный инженер

Мирнинского ГОК

___________

_ _________

«____»__________ 2017 г.

«____»___________ 2017 г.


ТЕХНИЧЕСКОЕ ЗАДАНИЕ

на поставку

«Полиуретановых просеивающих поверхностей с ячеей 50 мм

для обогатительной фабрики №3 Мирнинского ГОКа» на 2018 г.

ЛИСТ СОГЛАСОВАНИЯ к техническому заданию на поставку «Полиуретановых просеивающих поверхностей с ячеей 50 мм для обогатительной фабрики №3 Мирнинского ГОК" на 2018 г.



Главный обогатитель МГОК

И. о. главного инженера ОФ №3



Общие сведения.

№

Наименование

Данные

1.1.

Условия эксплуатации

Республика САХА (Якутия), Мирнинский ГОК. Климат резко-континентальный. Место установки – главный корпус обогатительной фабрики №3. Максимальная температура в рабочей зоне +30С, минимальная +5С. Среднегодовая температура +15С. Влажность воздуха до 80%.

1.2.

Назначение классифицирующего оборудования

ГЛИ-62ВЧ – II стадия грохочения по классам крупности +50; -50+16 мм; -16+5 мм, -5мм

Тип движения – инерционный самобалансный;

Двуярусный

1.3.

Производительность оборудования

До 500 т/ч,

Размеры просеивающей поверхности:

5400мм*2000мм

Площадь просеивающей поверхности:

10,8 м2

1.4.

Режим работы оборудования

Режим работы предприятия – круглосуточный, режим работы оборудования – круглосуточный

1.5.

Сведения о применяемых просеивающих поверхностях и сроки их наработки

1) «Полипласт-К»

Размеры панели: 630мм*310мм,

Размер щели: 50 мм – диаметр окружности, вписанной в треугольник;

Средние показатели наработки: 3000-3500 ч.

Тип крепления: ласточкин хвост

2) «СОМЕКС»

Размеры панели: 630мм*310мм,

Размер щели: 50 мм – диаметр окружности, вписанной в треугольник;

Средние показатели наработки: 5000-6000 ч.

Тип крепления: ласточкин хвост

1.6.

Тип изготовления просеивающих поверхностей

Серийного изготовления

Общие технические характеристики.

№

Наименование

Данные

2.1.

Конфигурация, тип просеивающих поверхностей

Стандартная панель с каркасом жесткости

2.2.

Материал и способ изготовления просеивающих поверхностей

Полиуретан реактопласт, изготовленный из сырья-Neuthane 802\85.Изготавливается методом свободного литья в формы, твердость по Шору «А» -80-85 единиц; условная прочность-40 мПа; относительное удлинение -630 %, абразивный износ -30 мм3.

2.3.

Тип соединения (крепление)

Ласточкин хвост

2.4.

Габаритные размеры просеивающих поверхностей, мм:

- длина;

- ширина;

- высота (с учётом установочных деталей).

Длина*ширина*высота:

630мм*310мм*35

В соответствии с приложением

2.5.

Форма и геометрические размеры ячеек, мм:

Треугольник,

Диаметр окружности, вписанной в треугольник - 50мм

2.6.

Коэффициент живого сечения, %, не менее

Коэффициент живого сечения не менее 60 %

2.7.

Гарантийный срок службы, не менее

Не менее 6000 ч.

Характеристики материала в питании.

3.1.

Наименование материала

Кимберлитовая руда, алмазоносные пески россыпных месторождений

3.2.

Гранулометрический состав

+50мм – 3,4%, -50+16 мм – 18,6%; -16+5мм – 30,4%; -5 мм – 47,6%

3.3.

Минеральный состав

Алмаз, пироп, гидроокислы железа, пирит, пироксен, ильменит, магнитит.

3.4.

Влажность

100%

3.5.

Плотность (удельный вес)

2,0-3,0 г/см3.

3.6.

Абразивность материала

Высокоабразивный

3.7.

Прочие характеристики

№

Наименование

Данные

4.1.

Комплектация

4.2.

Дополнительные требования

Цвет – красный (оранжевый) либо желтый, обязательное согласование чертёжной документации с эксплуатацией.

4.3.

Документация

Чертежи, Сертификат происхождения, Сертификат качества, Приложение - описание характеристик применяемого в изготовлении панелей сырья.

Приложение - данные по содержанию вредных веществ и требования к утилизации.
Комплектность поставки.

ПРИЛОЖЕНИЕ

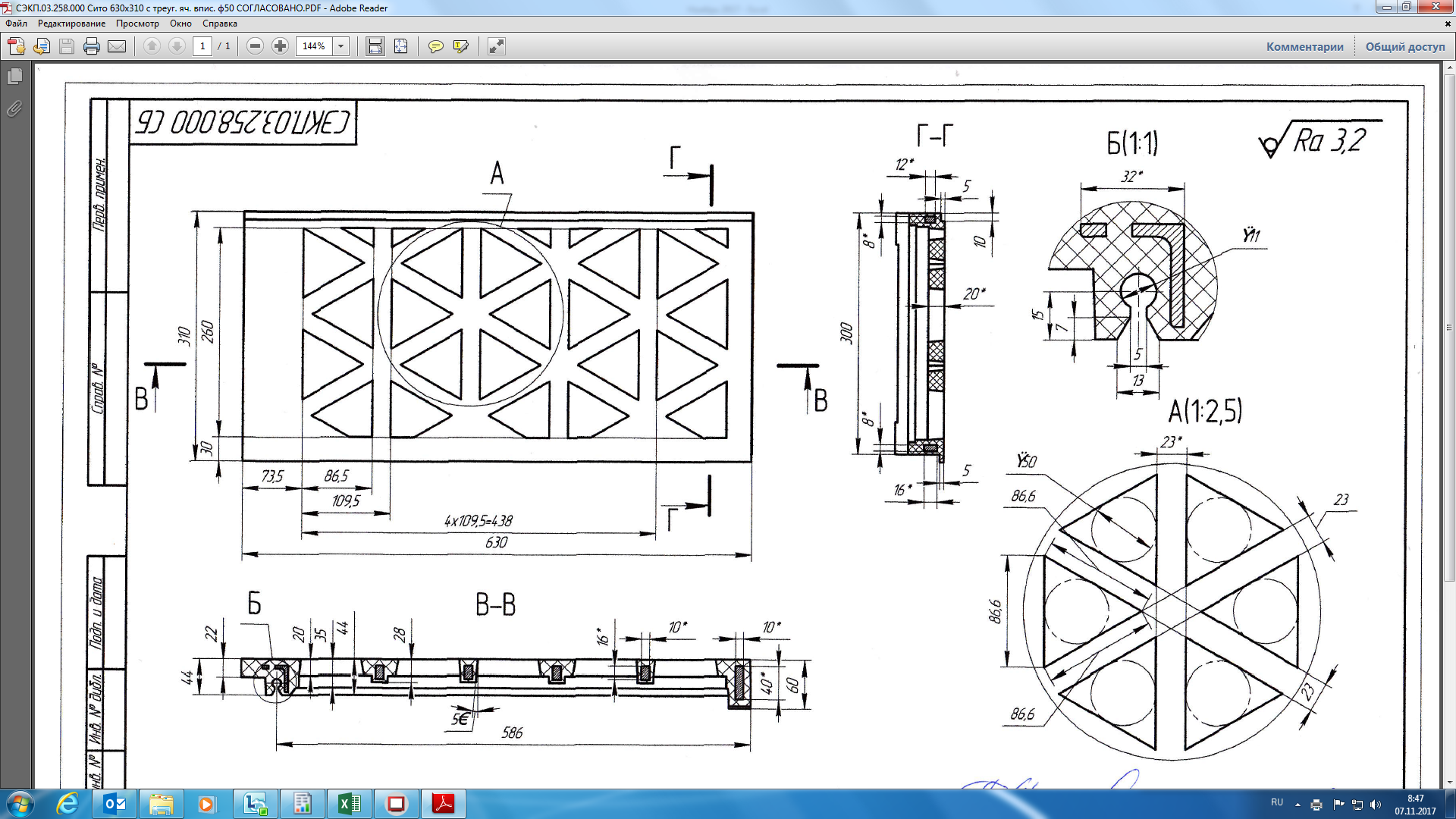

Эскиз полиуретановой панели: 630 мм*310 мм, размер ячейки: 50 мм – диаметр окружности, вписанной в треугольник

С О С Т А В И Л:

Старший технолог

обогатительной фабрики №3 МГОК

Тел: 4-66-85

*****@***ru
