УПГ-2 - пилотная газовая горелка

(ТУ 3696-002-18045919-2012)

Представляет собой инжекционную газовую горелку со стабилизацией факела в пламеудерживающей головке.
Применяется в качестве дежурной горелки для розжига и стабилизации факела основной горелки.
Устанавливается в корпус основной горелки, допускается установка в канале амбразуры.

Модификации:

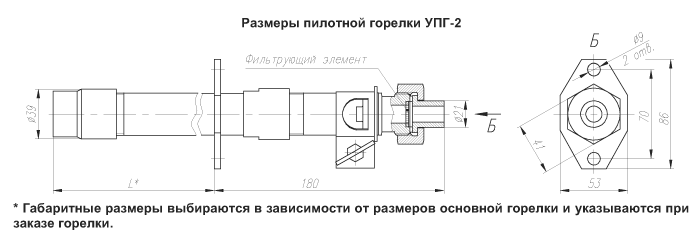

Выполняется с различной длиной корпуса в зависимости от размеров основной горелки.
При заказе горелки необходимо указывать модель основной горелки.

Конструктивные особенности:

    Съемный фильтрующий элемент предотвращает засорение сопла в процессе монтажа и эксплуатации. Ответные соединения, входящие в состав поставки, ускоряют монтаж и при необходимости позволяют вести его в процессе работы печи. Нержавеющее исполнение пламеудерживающей головки гарантирует ресурс эксплуатации не менее
    10 лет. Конструктивное исполнение крепления воздушной заслонки обеспечивает надежную фиксацию в процессе эксплуатации. По согласованию с предприятием-изготовителем допускается установка пилотной горелки УПГ-2
    в канале горелочного камня (амбразуры) основной горелки.

Краткая техническая характеристика:

№
п/п

Наименование показателя

УПГ-2.00

1.

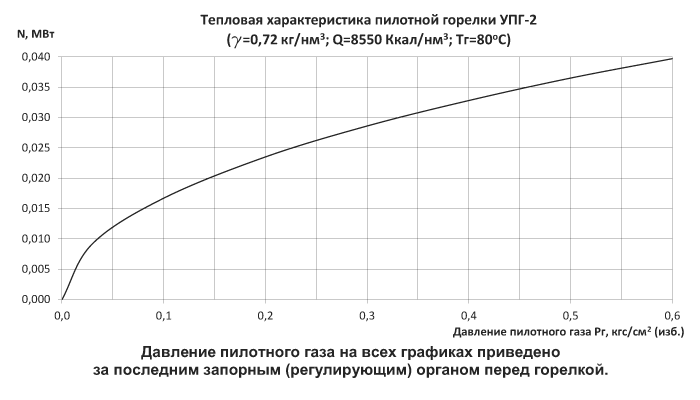

Номинальная тепловая мощность горелки при Qн=8550 ккал/нм3,
МВт (Гкал/час)

0,028 (0,024)

2.

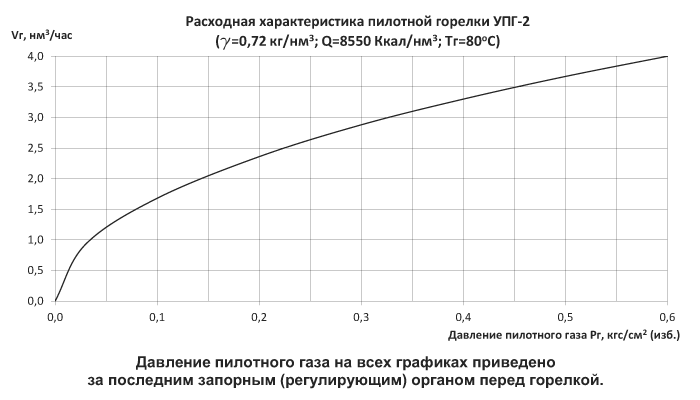

Номинальная производительность при с=0,72 кг/нм3, нм3/час

2,8

3.

Давление газа перед горелкой на режиме номинальной производительности, при температуре газа 80°C, кгс/см2 (изб.)

0,3

4.

Давление газа перед горелкой в рабочем диапазоне регулирования, кгс/см2 (изб.)

0,25 – 0,3

5.

Длина факела при номинальной производительности, м, не менее

0,5

6

Температура газа перед горелкой, °C

40-120*

7.

Коэффициент избытка воздуха при номинальной производительности,
в долях единицы

1,05

8.

Давление на уровне выходного отверстия амбразуры основной горелки

не допускается противодавление

9.

Максимальный размер механических примесей, содержащихся в газе, мм, не более

1

10.

Масса горелки, кг, не более

2,8

* Не допускается наличие конденсата в пилотном газе.
