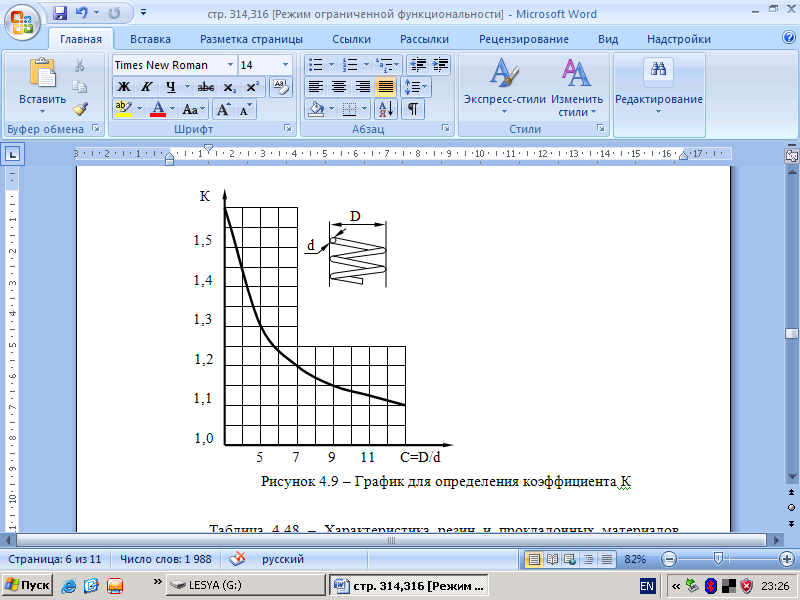

Рисунок 3.1 – График для определения коэффициента К
6 Расчётный диаметр округляется до значений, принятых в стандарте – 3, 4, 5, 6, 7, 8, 9, 10, 12, 15 мм и проверяется напряжение на срез в прутке, кг/см2
(табл. 3.1)
Таблица 3.1 – Характеристика стали, используемой для виброизоляторов
Марка стали | Режим работы | Модуль упругости Gy, кг/см2 | Допустимое напряжение сдвига [ф], кг/см2 | Диаметр проволоки пружин, мм |
Углеродистая 70 | Легкий Средний Тяжелый | 7,83·105 | 4110 3730 2740 | Менее 8, напряжение низкое |
Хромованадиевая, закаленная в масле, 50ХФА | Легкий Средний Тяжелый | 7,7·105 | 5490 4900 3920 | Более 12,5 |
Кремнистая 55С2, 60С2А, 63С2А | Легкий Средний Тяжелый | 7,45·105 | 5490 4410 3430 | От 8 до 12, рессоры |
. (7)
7 Диаметр пружины, см,
. (8)
8 Число витков пружины
i = i1 + i2, (9)
где i1 – число рабочих витков
, (10)
где Gу – модуль упругости на сдвиг выбранной стали, кг/см2
(табл. 3.1); i2 – число нерабочих витков. При i1 7 i2 = 1,5; при i1 ≥7 i2 = 2.
9 Шаг витка пружины, см,
h = 0,25 D. (11)
10 Высота ненагруженной пружины, см,
Н0 = i h + (i2 – 0,5) d. (12)
В результате расчёта должно быть выполнено условие
.
Если это условие не выполняется, то необходимо изменить диаметр пружины и расчёт повторить.
Расчёт пассивно-виброизолированной площадки с резиновыми виброизоляторами проводится аналогично по п. 1–3, далее принимают число виброизоляторов из определённого материала (табл. 3.2). Затем вычисляются следующие параметры:
4 Статическая осадка виброизоляторов, см,
. (13)
5 Рабочая высота резиновых прокладок, см,
, (14)
где Gy – допустимый модуль упругости, кг/см2, [усж] – допустимая нагрузка на сжатие, кг/ см2 (см. табл. 3.2).
6 Площадь прокладки, см2,
(15)
Таблица 3.2 – Характеристика резин и прокладочных материалов, используемых в виброизоляторе
Материал и марка прокладок | Динамический модуль упругости Gу, кг/см2 | Допустимая нагрузка на сжатие [усж], кг/см2 |
Резина: губчатая мягкая в виде ребристых плит с отверстиями специальных сортов 56 112А 93 КР-407 ИРП-1247 2566 Пробка натуральная Плиты из пробковой крошки Войлок жесткий прессованный Войлок с прослойкой пробки | 3 5 4 10 7,06 5,88 19,62 9,81 5,30 3,73 3 60 9 8 | 0,234 0,785 0,883 3,430 3,629 4,316 5,984 4,12 3,23 2,354 1,716 0,785 1,370 1,962 |
7 Поперечный размер прокладки, см
. (16)
8 Необходимая толщина резины для изготовления виброизоляторов, см
. (17)
Принимают стандартную толщину резины 20 мм, после чего производят проверку прокладки на устойчивость. В результате расчёта должно быть выполнено условие.
. (18)
Приложение 1
№ варианта | Параметры | |||
Qп, кг | f0, Гц | Az, мм | Тип вибро-изоляции | |
1 | 240 | 80 | 0,3 | с пружинными виброизоляторами |
2 | 240 | 80 | 0,2 | |
3 | 240 | 70 | 0,1 | |
4 | 230 | 70 | 0,3 | |
5 | 230 | 60 | 0,2 | |
6 | 230 | 60 | 0,1 | |
7 | 215 | 80 | 0,3 | |
8 | 215 | 80 | 0,2 | с резиновыми виброизоляторами |
9 | 215 | 70 | 0,1 | |
10 | 200 | 70 | 0,3 | |
11 | 200 | 60 | 0,2 | |
12 | 200 | 60 | 0,1 | |
13 | 220 | 80 | 0,3 | |
14 | 220 | 70 | 0,2 | |
15 | 220 | 70 | 0,1 | с пружинными виброизоляторами |
16 | 240 | 70 | 0,3 | |
17 | 240 | 60 | 0,2 | |
18 | 240 | 60 | 0,1 | |
19 | 230 | 80 | 0,3 | |
20 | 230 | 80 | 0,2 | |
21 | 230 | 70 | 0,1 | с резиновыми виброизоляторами |
22 | 220 | 70 | 0,3 | |
23 | 220 | 60 | 0,2 | |
24 | 215 | 60 | 0,1 | |
25 | 215 | 70 | 0,2 | |
26 | 220 | 80 | 0,1 | с пружинными виброизоляторами |
27 | 230 | 70 | 0,2 | |
28 | 240 | 60 | 0,3 |
|
