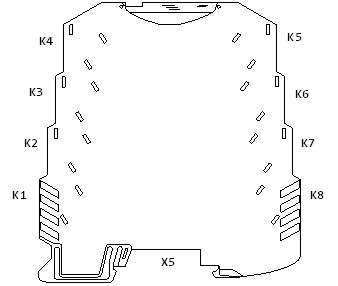

Назначение контактов

Клеммник

Цепь

К1

НЕ ЗАДЕЙСТВОВАН

К2

НЕ ЗАДЕЙСТВОВАН

К3

D+        Линия Data+ интерфейса RS485 (Slave)

К4

D -        Линия Data - интерфейса RS485 (Slave)

К5

DO1        Дискретный выход 1

К6

DO2        Дискретный выход 2

К7

Com        Общий дискретных выходов

К8

НЕ ЗАДЕЙСТВОВАН

Х1

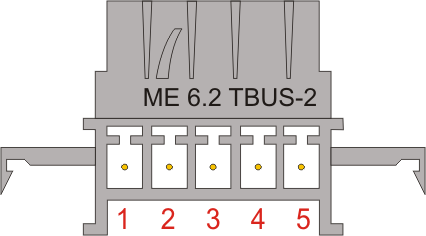

Назначение контактов разъема Х1:

Номер контакта

Обозначение

Назначение

1

Data+

Линия Data+ интерфейса RS485

2

Data-

Линия Data - интерфейса RS485

3

Uпит.

Вход напряжения питания

4

Uпит. рез.

Вход резервного напряжения питания

5

Gnd

Общий провод для основного и резервного источников питания

Расположение и назначение индикаторов

АКОН»

Украина, г. Киев

ул. Лебедева-Кумача 5, оф.319

(+38044) 496-29-60

(+38067) 442-33-89

*****@***

www. akon.

Skype: wadbus


Технический паспорт

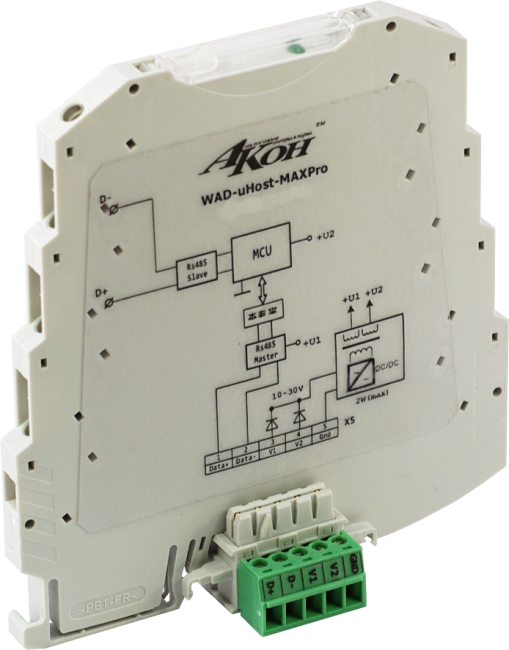

WAD-uHost-MAXPro CONCOR

ТУ У 33.2-33056998-001:2009

Контроллер процесса коррозии

Гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2017

1. Основные технические характеристики:

Модуль WAD-uHost-MAXPro CONCOR ТУ У 33.2-33056998-001:2009 предназначен для контроля процесса коррозии с поддержкой режима «Электрохимическая защита». Изделие вычисляет скорости коррозии за различные интервалы времени и сохраняет суточные значения в базу данных.


Функция

Параметры

RS485(S)

Slave. Применяется для связи с компьютером
    Параметры обмена

1 старт-бит

8 бит данных

четность не используется

1 стоп-бит

Скорости обмена: 1200-115200
    Протокол обмена

Modbus RTU

RS485(M)

Master. Применяется для связи с модулем WAD-AIK-BUS
    Параметры обмена

1 старт-бит

8 бит данных

четность не используется

1 стоп-бит

Скорость обмена: 9600
    Протокол обмена

Modbus RTU

BOOTLOADER

Инструмент для обновления прошивки

RTC

Часы реального времени с календарем. Элемент для питания RTC (батарейка) имеет напряжение 3В.

База данных
    Количество записей

3285
    Интервал архивирования

1 час
    Период архивирования

4 месяца (с интервалом 1 час)
    Время хранения

Ограничено только ресурсом Flash-памяти

Каналы DO

Дискретный выход типа «Открытый коллектор»
    Количество

2
    Коммутируемые параметры

Напряжение до 30В, ток 60мА

Защита входа питания от другой полярности и превышения напряжения

НЕ нашли? Не то? Что вы ищете?

до +/-60В.

Защита линий интерфейсов RS485 от превышения напряжения до +/-60В.

Входы гальванически изолированы от питания модуля и интерфейсов. Интерфейсы изолирован друг от друга и питания.

Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В (Рекомендуемое – 24В).

Потребляемая мощность не более 1.5 Вт.

Габариты модуля 102,5х93,1х6,2 мм.

Масса 65 г.

Средний срок службы изделия - 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации.

Рабочая температура окружающего воздуха для модуля от -20 до +70 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-uHost-MAXPro CONCOR        1 шт.        № 000

Комплект разъемов:        ME 6.2 TBUS-2        1шт.

                       IMC 1.5/5        1шт.

Паспорт (допускается 1 экз. на каждые 10 модулей)

Свидетельство о приёмке.

Модуль WAD-uHost-MAXPro CONCOR соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска  20.03.2017г.

Подпись лица, ответственного за приёмку ____________________

Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, , (+38067) 442-33-89, (+38044) 496-29-60, *****@***, www. akon.

Нормативная база:

Модули WAD-uHost-MAXPro ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.013 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000‑4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.
