КТПК (Комплектная трансформаторная подстанция киоскового типа)
Назначение
Комплектная трансформаторная подстанция киоскового типа на напряжения 6 и 10 кВ (далее КТПК) предназначена для электроснабжения сельскохозяйственных объектов, отдельных населенных и промышленных объектов, нужд строительства и отдельных отраслей промышленности в районах с умеренным и холодным климатом.
КТПК не предназначена для работы:
- в условиях тряски, вибрации и ударов;
- ввода питания со стороны низшего напряжения;
- установки во взрывоопасных и пожароопасных зонах по ПУЭ и специальных средах по ГОСТ 24682-81.
Нормальная работа КТПК обеспечивается при следующих условиях:
- высота установки над уровнем моря - не более 1000 м;
- окружающая среда – промышленная атмосфера типа II по ГОСТ 15150-69, не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТПК в недопустимых пределах.
Классификация
Признак классификации | Исполнение |
По типу силового трансформатора | С масляным трансформатором; с сухим трансформатором |
По количеству силовых трансформаторов | С одним; с двумя и более |
По количеству модулей | Одномодульные; многомодульные |
По способу выполнения нейтрали силового трансформатора на стороне низшего напряжения | С глухозаземленной нейтралью; с изолированной нейтралью (без нулевой шины) |
По схемам подсоединения к сети | Тупиковые; проходные |
По группе соединений обмоток силовых трансформаторов | Yн/Д, Y/Yн, Д/Yн |
По способу подключения трансформатора к УВН и РУНН | Кабелем; медными неизолированными шинами; алюминиевыми неизолированными шинами |
По выполнению высоковольтного ввода | Воздушный; кабельный |
По выполнению низковольтного вывода | Воздушный; кабельный |
По типу автоматических выключателей | Стационарные; втычные; выдвижные |
Параметры
Наименование параметра | Значение параметра |
Мощность силового трансформатора, кВА | 25; 40; 63; 100; 160; 250; 400; 630; 1000; 1250; 1600; 2500 |
Номинальное напряжение на стороне ВН, кВ | 6; 10 |
Наибольшее рабочее напряжение на стороне ВН, кВ | 7,2; 12 |
Номинальное напряжение на стороне НН, кВ | 0,4 |
Ток термической стойкости на стороне ВН, кА | 20 |
Ток электродинамической стойкости на стороне ВН, кА | 51 |
Сопротивление изоляции цепей ввода со стороны ВН, МОм, не менее | 1000 |
Состав

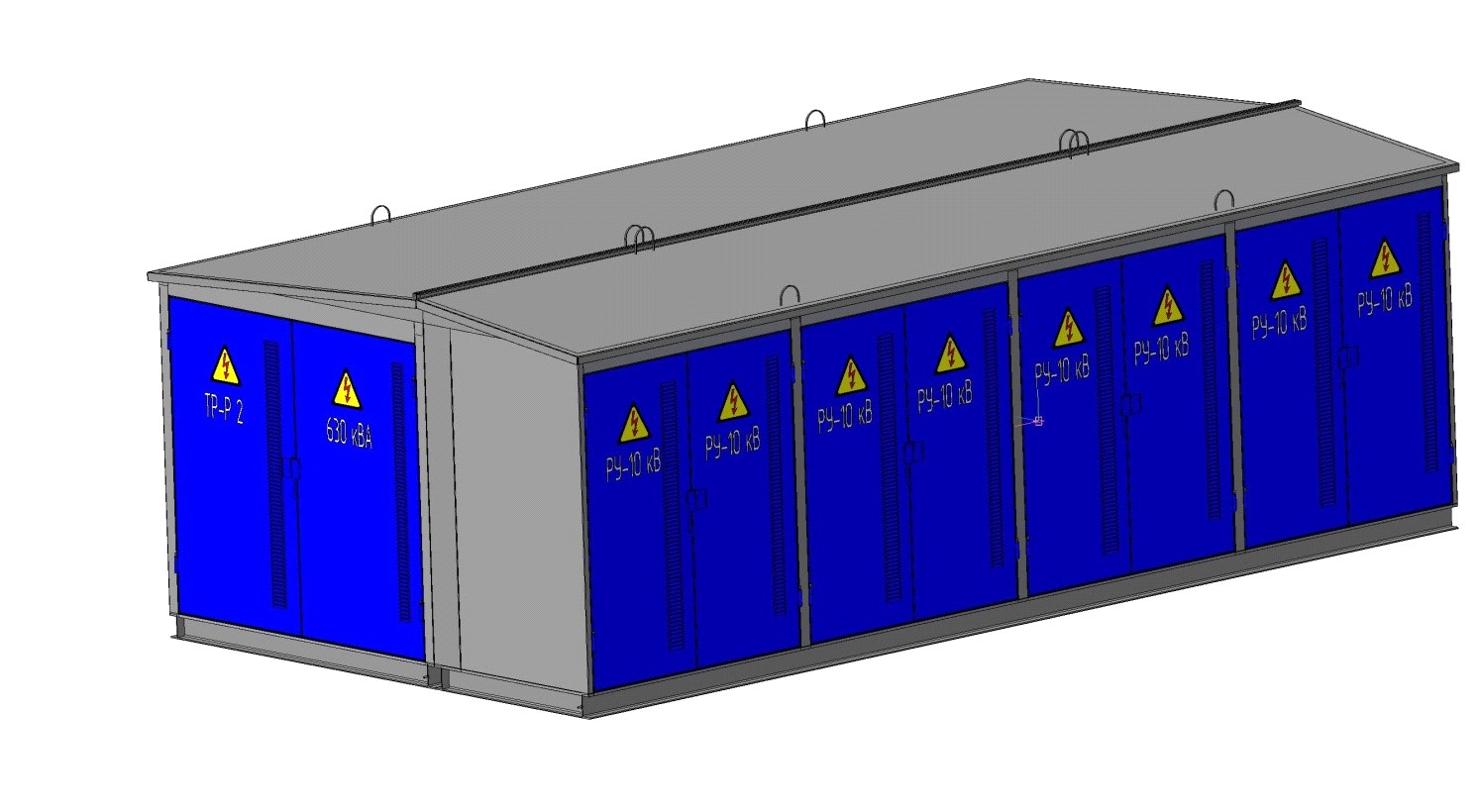

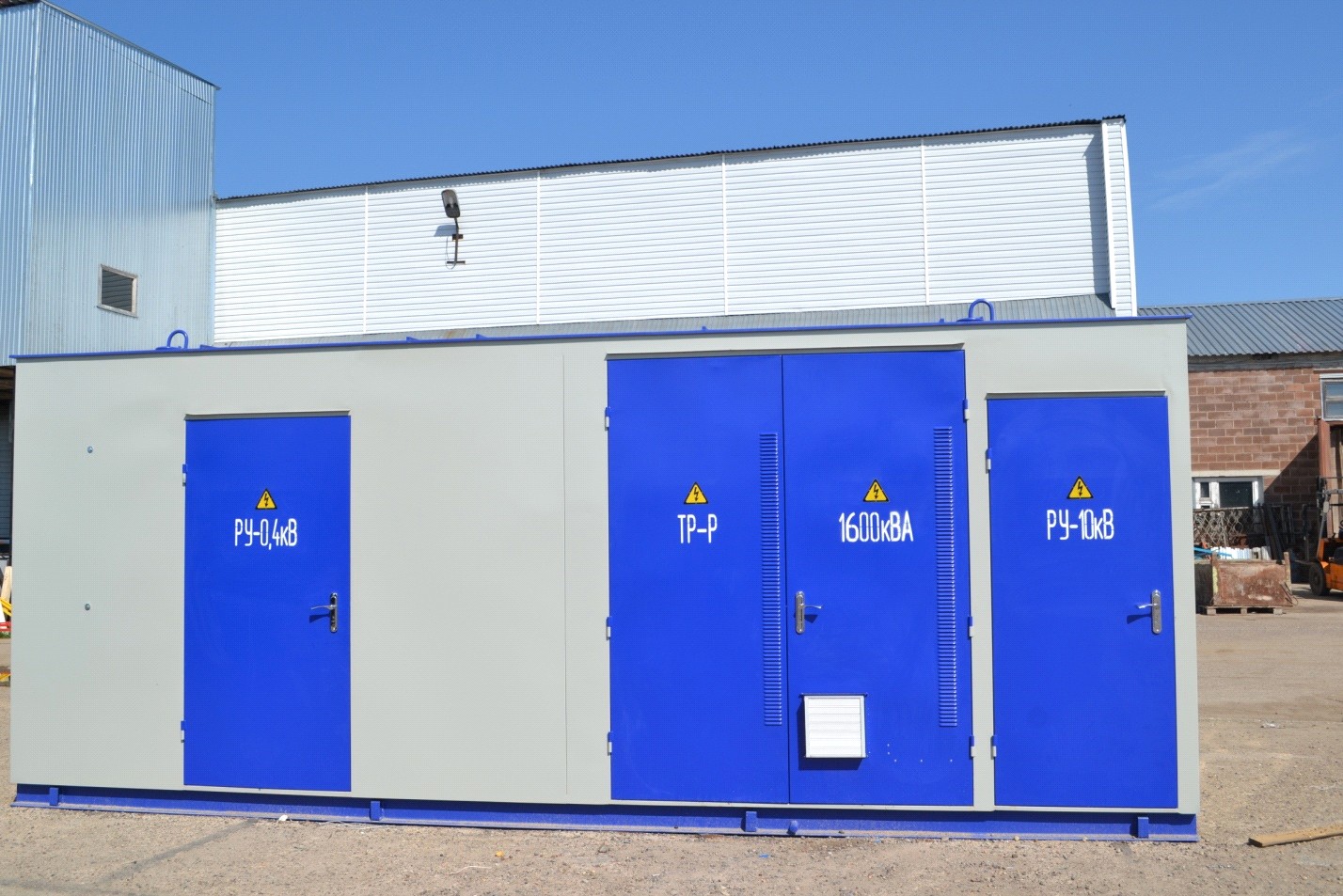

КТПК представляет собой стальной корпус, состоящий из:
- отсека силового (ых) трансформатора (ов);
- отсека распределительного устройства низшего напряжения;
- отсека распределительного устройства высшего напряжения;
- башни высоковольтного воздушного ввода(исполнение с воздушным вводом на стороне ВН);
- кронштейна крепления самонесущего изолированного провода (исполнение с воздушным выводом на стороне НН).
В отсеке силового трансформатора размещены опорные изоляторы, токоведущие шины, силовой трансформатор. Для обеспечения условий естественной вентиляции в дверях отсека установлены металлические жалюзи. Для безопасного проведения осмотра оборудования трансформаторного отсека без снятия напряжения имеется сетчатая перегородка.
В отсеке распределительного устройства высшего напряжения устанавливаются камеры сборные одностороннего обслуживания (КСО), возможна установка других высоковольтных ячеек (например - RM6).
В отсеке распределительного устройства низшего напряжения устанавливаются щиты РУНН, ЩО70, ШСН и прочее оборудование напряжением до1000 В.
На крыше устанавливается башня высоковольтного воздушного ввода (в случае воздушного высоковольтного ввода), в которой размещены опорные и проходные изоляторы, токоведущие шины. По желанию заказчика возможна установка разъединителя РЛНД, ограничителейперенапряжений ОПН, разрядников РВО.
Если подстанция с воздушным выводом, то на крыше корпуса устанавливается кронштейн самонесущего изолированного провода (СИП). Если подстанция с кабельным выводом, то в основании отсека РУНН предусматриваются отверстия для вывода кабеля.
По конкретному заказу возможно доукомплектование КТПК:
- охранно-пожарной сигнализацией (ОПС);
- площадками обслуживания;
- лестницами;
- устройствами для подъёма и съёма автоматических выключателей;
- оборудованием подержания микроклимата.
КТПК поставляется с установленным оборудованием. По желанию Заказчика силовой трансформатор может поставляться отдельно.
Транспортировка
Погрузка и перевозка подстанции производится:
- автомобильным транспортом в соответствии с Правилами Дорожного Движения ГИБДД МВД РФ и «Правилами обеспечения безопасности перевозок пассажиров и грузов автомобильным транспортом и городским наземным электрическим транспортом»;
- железнодорожным транспортом в соответствии с «Техническими условиями размещения и крепления грузов в вагонахи контейнерах», ГОСТ 9238-2013 «Габариты подвижного железнодорожного состава и приближения строений».
КТПК монтируется на подготовленную, выверенную специальную площадку, фундамент или сваи. Поверхность площадки должна быть горизонтальной.
Конструкция
Конструктивно КТПК состоит из нижней несущей рамы (основания), силового каркаса, кровли, стен и перегородок.
Все элементы соединяются сваркой с применением электродов для ручной дуговой сварки по ГОСТ 9467-75, сварочной проволоки по ГОСТ 2246-70, флюсов по ГОСТ 9087-81, углекислого газа по ГОСТ 8050-85.
Нижняя несущая рама (основание)сварена из швеллеров №№ 10…20по ГОСТ 8240-89, труб 40х40х2по ГОСТ 30245-2003 и стальных листов толщиной 1,5 по ГОСТ 19904-90.
Пол выполняется из рифленой стали толщиной не менее 3 мм по ГОСТ 8568-77 или стальных листов толщиной не менее 3 мм по ГОСТ 19904-90.
Каркас сварен из труб 80х40х3, 40х40х2, 40х20х2 по ГОСТ 30245-2003.
Стены, перегородкии кровля выполнены из стальных листов толщиной 1,5 мм по ГОСТ 19904-90.
Для отвода талых и дождевых вод кровля выполняется одно - или двухскатной.
Входные двери и ворота - металлические толщиной листа не менее – 1,5 мм. Все двери (ворота) КТПК имеют ручки, замки, фиксаторы открытого положения, а также оборудованы приспособлением для пломбирования. Угол открывания дверей - min 95є.
Возможно применение проката отличного от указанного выше не ухудшающего характеристики КТПК.
Все стальные детали имеют защитное антикоррозийное покрытие.
Каркас КТПК является внутренним контуром заземления.
КТПК имеют строповочные (такелажные) приспособления, позволяющие с помощью четырех ветвевых строп вести погрузку-разгрузку.
