Введение

Введение

Существуют технологии, где электроэнергия является единственным энергоносителем. Энергетическая политика РФ предусматривает дальнейшее развитие энергосберегающей программы. Экономия энергетических ресурсов должна осуществляться путем: перехода на энергосберегающие технологии производства; совершенствование энергетического оборудования, реконструкция устаревшего оборудования; сокращение всех видов энергетических потерь и повышение уровня использования вторичных энергетических ресурсов. Предусматривается также замещение органического топлива другими энергоносителями, в первую очередь ядерной и гидравлической энергией.

Кроме прямого энерго - и ресурсосбережения существует целый ряд актуальных задач, решение которых в конечном итоге приводит к тому же эффекту в самих производственных установках, в производстве в целом. Сюда, в первую очередь относится повышение надежности электроснабжения, так как внезапное, иногда даже весьма кратковременное прекращение подачи электропитания может привести к большим убыткам в производстве. Но повышение надежности связано с увеличением стоимости системы электроснабжения, поэтому важной задачей должно считаться определение оптимальных показателей надежности, выбор оптимальной по надежности структуры системы электроснабжения. Также важной задачей является обеспечение требуемого качества электроэнергии. Низкое качество электроэнергии приводит помимо прочих нежелательных явлений к увеличению потерь электроэнергии как в электроприемниках, так и в сети. Важное значение приобрело измерение показателей качества электроэнергии. За последние десятилетия достигнуты значительные успехи не только в микроэлектронике, но и в электроаппаратостроении, в разработке новых электрических и конструкционных материалов, в кабельной технике.

Эти достижения открывают новые возможности в способах канализации электроэнергии и в конструкции распределительных устройств (РУ). В частности, применение новых комплектных легко заменяемых узлов электрических сетей и сетевых устройств может потребоваться в быстро изменяющихся производственных условиях современных предприятий. Важной особенностью систем электроснабжения является невозможность создания запасов основного используемого продукта - электроэнергии.

Краткая характеристика производства и потребителей ЭЭ.

Шлифовальный цех (ШЦ) предназначен для высококачественной обработки поверхностей изделий механическим и химическим способом. Он является составной часть крупного химического комбината.

В шлифовальном цехе размещены : станочное отделение, вспомогательные и бытовые помещения. Станочное отделение относится к пыльному помещению, т. к при механической шлифовке постоянно и в больших количествах выделяется пыль, которая удаляется системой вентиляции.

Склад химикатов относится к взрывоопасным помещениям, т. к там хранятся кислота и щелочи.

Транспортные операции осуществляются с помощью мостовых кранов, грузовых лифтов и наземных электротележек.

Электроснабжение цех получает от собственной комплектной трансформаторной подстанции (КТП), подключенной к подстанции глубокого ввода (ПГВ) комбината и расположенной за пределами здания на расстояние 10 м.

По категории надежности ЭСН – это потребитель 3 категории, а вентиляция и ОУ – 2 категории

Прокладка линий ЭСН  должна быть защищена от агрессивной среды и механическим повреждений.

Количество рабочих смен – 1.

Грунт в районе здания – песок с температурой +5С.

Каркас здания сооружен из блоков-секций длиной 8 м каждый

Размеры здания А*В*Н=96*56*10 м.

Помещения малого размера имеют высоту 3.6 м.

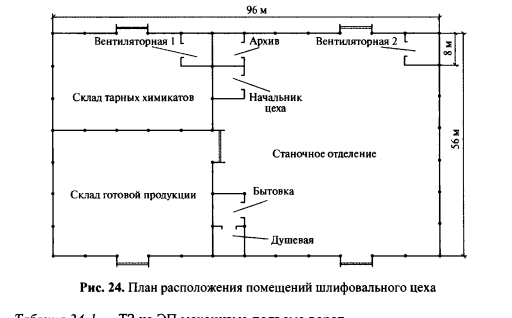

План расположения помещений шлифовального цеха представлен на (Рисунке 24).

Техническое задание (ТЗ) на ЭП механизма подьема ворот представнно в Таблице 24-1

Таблица 24-1 – ТЗ на ЭП механизма подьема ворот

Наименование параметра	Условное обозначение	Единица измерения	Вариант
1	2	3
1 Грузоподьемность номинальная	Gh	кг	150	250	200
2Вес грузозахватывающего устройства	Go	кг	10	15	15
3 Передача	-	-	ц	ч	ц
4 Скорость подьема ворот	V	м/с	0,15	0,20	0,18
5 Диаметр подьемной лебедки	D	м	0,25	0,20	0,15
6 Передаточное число полиспаста	Iп	6	4	2
7 Передаточное число  редуктора	Iр	-	10	30	20
8 Продолжительность включения расчета	ПВр	%	15	25	40
9 Напряжение питания 3-фазной сети	Vc	B	380	380	380

Примечание – Условное обозначение передач:

ц – цилиндрическая зубчатая,

ч - червячная
