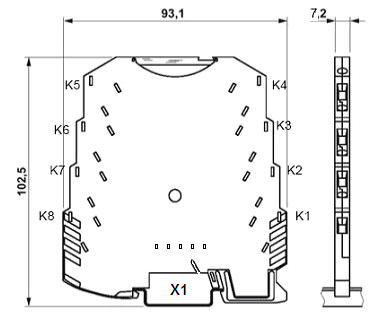

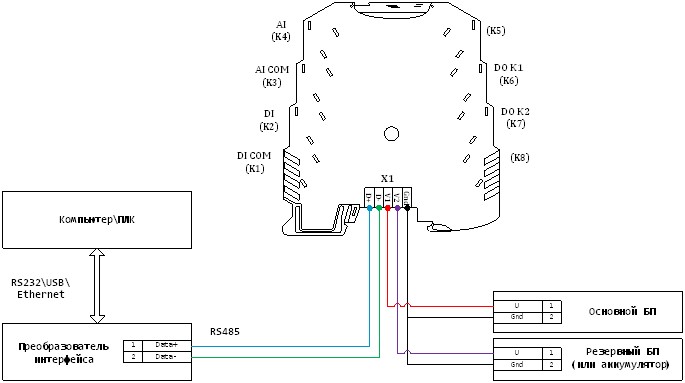

Назначение контактов

K4

AI

Аналоговый ввод

K3

AI Com

Общий аналогового ввода

K2

DI

Дискретный ввод

K1

DI Com

Общий дискретного ввода

K5

NC

Не задействован

K6

DO

Дискретный выход

K7

DO Com

Общий дискретного выхода

K8

NC

Не задействован

1

D+

Data + (Master)

2

D-

Data – (Master)

3

V1

Вход питания 1

4

V2

Вход питания 2

5

Gnd

Общий питания



____________________________

ООО "АКОН-Москва"
г. Санкт-Петербург, Богатырский пр-кт, д.18-А

+7 950 045-65-75

*****@***com. ru

www. . ru


Трехканальный модуль дискретного и аналогового ввода-вывода с групповой гальванической развязкой входных и выходных каналов  и интерфейсом RS-485

WAD-MIO-MAXPro

Технический паспорт

  2016

1. Основные технические характеристики.

Модуль WAD-MIO-MAXPro предназначен для ввода/вывода аналоговых и дискретных сигналов. Связь с головным вычислителем осуществляется через интерфейс RS-485 по протоколу Modbus RTU.


Функция

Параметры

RS485

Slave. Применяется для связи с компьютером
    Параметры обмена

1 старт-бит

8 бит данных

четность не используется (по умолчанию)

1 стоп-бит

Скорости обмена: 1200-115200
    Протокол обмена

Modbus RTU
    Bootloader

Инструмент для обновления прошивки

Канал AI

Аналоговый ввод
    Количество

1
    Диапазон

0..12В
    Входное сопротивление

124кОм
    Погрешность

Основная приведенная к диапазону преобразования погрешность не более  ±0.1%
    Защита

Долговременная перегрузка напряжением до +/-60В

Канал DI

Дискретный вход типа «Сухой контакт»
    Количество

1
    Ток через замкнутые контакты, формируемый блоком

10 ± 2 мА
    Контроль обрыва линий сухого контакта

Есть, программно отключаемый

Номинал резистора контроля обрыва линии (включается параллельно “сухому контакту”) – 10кОм +/-10%

Канал DO

Дискретный выход (оптореле)
    Количество

1
    Коммутируемые параметры

I <= 100мА, U <= 300V

Входные цепи гальванически изолированы от питания модуля и интерфейса, интерфейс изолирован и от питания. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В. Потребляемая мощность не более 2.5 Вт.

Рекомендуемое напряжение питания  12-24В.



Условия эксплуатации.

Рабочая температура окружающего воздуха  для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С. Температура хранения от -25 до +90 0С.


Комплект поставки:

модуль WAD-MIO-MAXPro  Кол-во:  1 шт. № 000

паспорт (допускается 1 шт. до 10 комплектов поставки).


Свидетельство о приёмке.

Модуль  WAD-MIO-MAXPro  соответствует техническим характеристикам и признан годным к эксплуатации.

  Дата выпуска  14.07.2016г.

  Подпись лиц, ответственных за приёмку ____________________


Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготовителя: Россия, г. Санкт-Петербург, Богатырский пр-кт, д.18‑А. тел: +7 950 045-65-75, *****@***com. ru, www. . ru
