Автогенратор с индуктивной обратной связью (стр. 5 )

Т. к. несущая частота потребляет большую мощность , то используют схему балансной модуляции.

ФМ и ЧМ

ЧМ и ФМ колеб. имеют мощность равную мощность немодулир-го колебания: Pср=U0^2 / 2R;

ФМ(ЧМ) – пропорциональное первичному сигналу изменение фазы (частоты).

Фазовое колебание всегда модулировано по частоте.  При частотной модуляции частота ВЧ колебания получает приращение dw; при фазовой – фаза – d(Fi).  В общем случае модулированное колебание можно записать в виде:

где ПСИ – мгновенная фаза

Тогда частота

А фаза

Отсюда следует, что любые изменения частоты приводят к изменению фазы и наоборот.

Поэтому ЧМ и ФМ объединяют в угловую модуляцию

ЧМ ФМ колебания при модуляции гармоническим сигналом почти неотличимы. u=Um(w0t + m1,2*cosПt)

---------------------------------------------ЧМ

Кчм – коэфф. частотной модуляции.

-частота при a(t)=0

- девиация частоты, макс. отклонение частоты при частотной модуляции.

В этом случае мгновенная фаза будет изменяться во времени:

В рез-те ЧМ-колебание можно представить:

(тоже самое для ФМ)

Модуляционная хар-ка – зависимость амплитуды первой гармоники выходного тока I1 модулятора от напряжения смещения Uc

при постоянном напряжении несущего сигнала Uwo

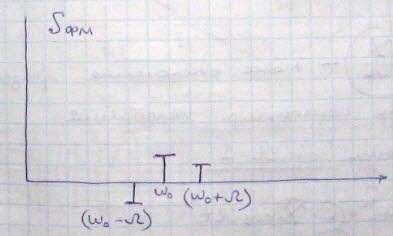

СПЕКТР ФМ-КОЛЕБАНИЯ

Фаза нижней боковой частоты сдвинута от-но несущей частоты на 180.

ЧМ ФМ СЛОЖНЫМ СИГНАЛОМ

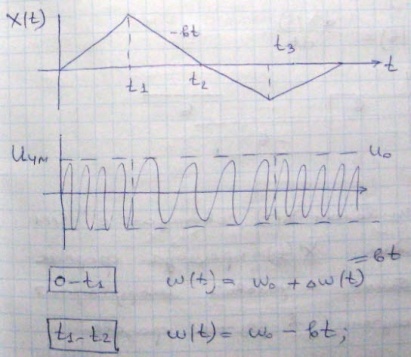

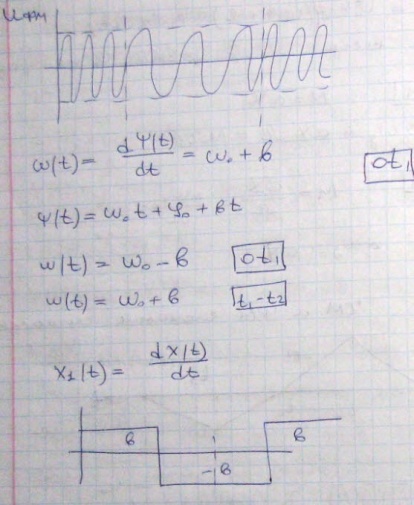

ФМ сигналом x(t) совпадает с ЧМ сигналом X’(t) прямоуг. формы.

Каждое колебание с угловой модуляцией м. б. получено в рез-те фазовой модуляции первичным сигналом x(t); ЧМ первичным x1(t)

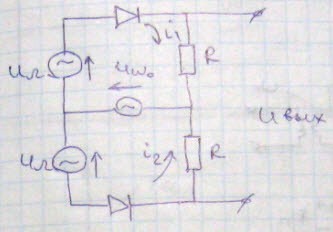

СХЕМА БАЛАНСНОГО МОДУЛЯТОРА

БАЛАНСНОМОДУЛИРОВАННЫЙ – сигнал, в спектре которого отсутствует несущая, т. е. имеются только 2 боковые полосы

Получить балансномодулированный сигнал можно с помощью перемножителя(ниже). Если на вход подать сигналы u(t) a(t), то выходной сигнал будет пропорционален их произведению.

Значит в спектре сигнала имеются только 2 сигнала с частотами w-П w+П

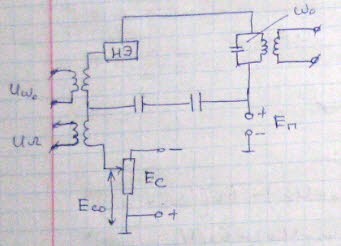

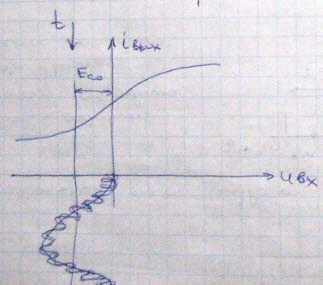

СХЕМА МОДУЛЯТОРА С УПРАВЛЕНИЕМ ПО ВХОДУ (принцип работы?)

Входной сигнал на нелинейном участке, т. к. на выходе иначе будет усиление 3-х сигналов (если участок линейный)

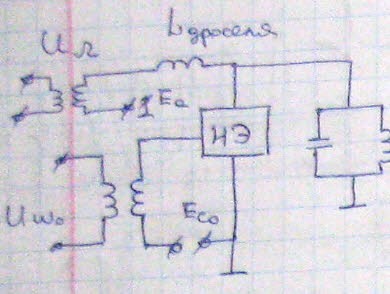

СХЕМА С УПРАВЛЕНИЕМ ПО ВЫХОДУ

Ua = Uп*cosПt + Ea

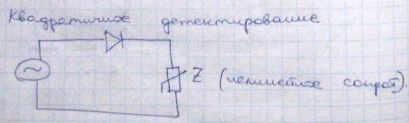

КВАДРАТИЧНОЕ ДЕТЕКТИРОВАНИЕ

Квадратичное детектирование наблюдается при малых сигналах. Малое напряжение – его амплитуда соизмерима с величиной участка, в пределах которого хар-ка диода нелинейна!

Характеристика детектирования - зависимость амплитуды выходного напряжения детектора от амплитуды высокочастотного напряжения, подводимого ко входу.

Очевидно, для детектирования без искажений детекторная характеристика должна быть линейной. В этом случае по её наклону можно определить коэффициент передачи Кд.

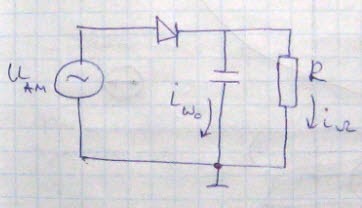

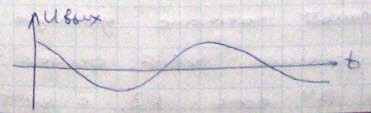

ДИОДНЫЙ ДЕТЕКТОР, схема с открытым входом

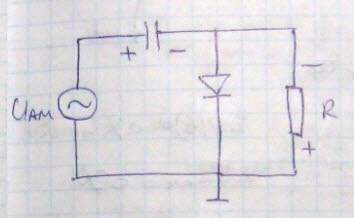

с закрытым входом:

ЧАСТОТНОЕ ДЕТЕКТИРОВАНИЕ

Принцип частотного детектирования состоит в преобразовании ЧМ колебания (в АМ с послед. детектированием) в линейной системе в колебания с другим видом модуляции с последующим детектированием преобразованного колебания безынерционной нелинейной цепью.

Преобразовать ЧМ колебание можно в

колебания следующих видов:

амплитудно – частотно – модулированное (АЧМ), у которого амплитуда меняется в соответствии с изменением частоты колебания при сохранении частотной модуляции. Это преобразование можно осуществить в линейной

цепи с реактивными элементами, сопротивление которых зависит от частоты. АЧМ колебания затем детектируются АД;

фазочастотное с последующим фазовым детектированием.

Очевидно, в конечном итоге в любом случае изменение частоты преобразуется в изменение амплитуды непосредственно или в фазовом

детекторе.

ЧАСТОТНОЕ ДЕТЕКТИРОВАНИЕ

В кач-ве простейшего преобразователя ЧМ-АМ можно использовать колеб. контур, расстроенный отн-но несущей частоты.

ЧАСТОТНЫЙ ДИСКРИМИНАТОР

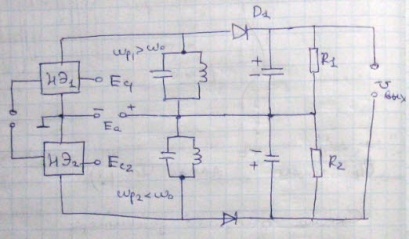

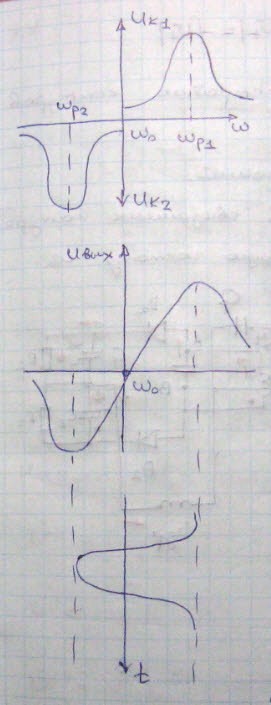

Для уменьшения нелин. искажений при широкой полосе ЧМ используют ЧД, 2 контура которого расстроены отн-но несущей в разные стороны.

Ec1, Ec2, wр1>w0, wр2<w0, D1, D2, R1, R2, Uвых

Uвых=Uk1-Uk2

разность 2-х продетектированных напряжений и оказ-ся пропорциональной dw.

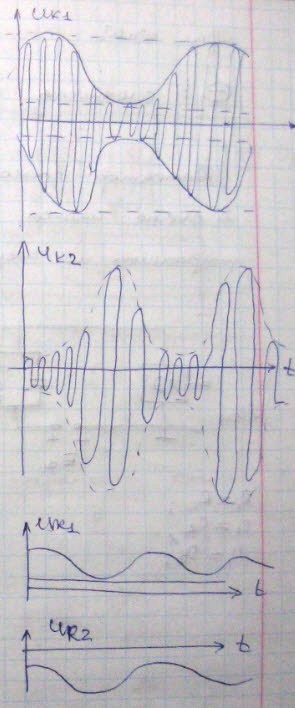

При w=w0  |U1|=|U2|

минус – сложность настройки контуров

ДЕТЕКТОР ОТНОШЕНИЙ

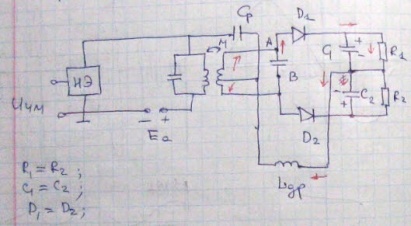

В схеме исп-ся 2 связанных контура, настроенных на несущую частоту w0

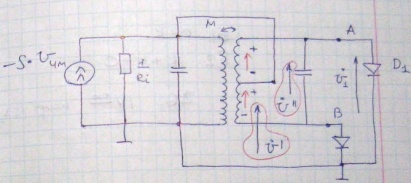

На высокой частоте данную схему можно заменить экв-ой, считая что Ср для ВЧ есть короткое замыкание, а дроссель ХХ

1/Ri,  U’, U’’, U1

Напряжение в т. А относительно земли:
