КОНСПЕКТ ВВОДНОГО ИНСТРУКТАЖА
Тема программы: Работа с контрольно-измерительными приборами.
Тема урока: Ознакомление с комплексом контрольно-измерительных приборов. Изучение параметров и характеристик устройств ВМ890 (аналог) и В7-40. Снятие основных параметров.
Мотивация: Научившись производить простейшие измерения с помощью мультиметра и вольтметра, вы в дальнейшем сможете выполнять более сложные измерения на любой контрольно-измерительной аппаратуре, что непосредственно пригодится вам в дальнейшем при прохождении производственной практики по профессии «Монтажник радиоэлектронной аппаратуры и приборов».
План
1. Основные сведения о мультиметре ВМ890. Основные параметры и характеристики прибора.
2. Подготовка мультиметра ВМ890 к работе. Порядок работы с прибором.
3. Основные сведения о вольтметре В7-40. Основные параметры и характеристики прибора.
4. Подготовка вольтметра В7-40 к работе. Порядок работы с прибором.
1. Основные сведения о мультиметре ВМ890. Основные параметры и характеристики прибора.
Цифровой мультиметр ВМ890 – электронно-измерительный прибор, который объединяет в себе сразу несколько функций и позволяет производить довольно широкий диапазон измерений.
Основные параметры и технические характеристики мультиметра ВМ890

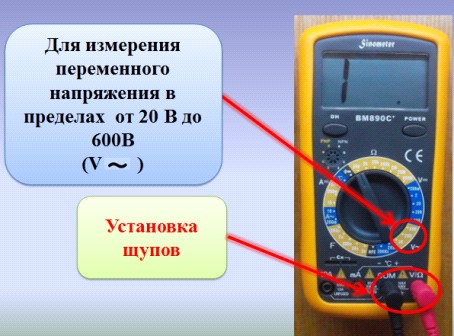

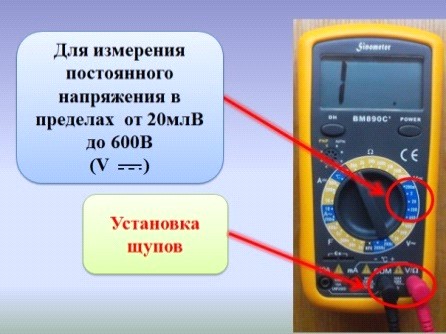

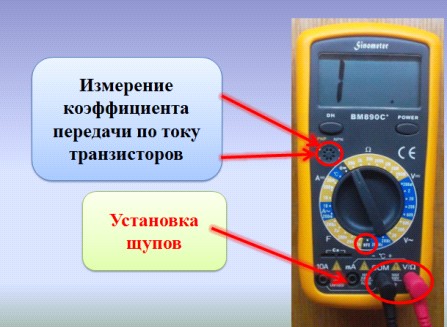

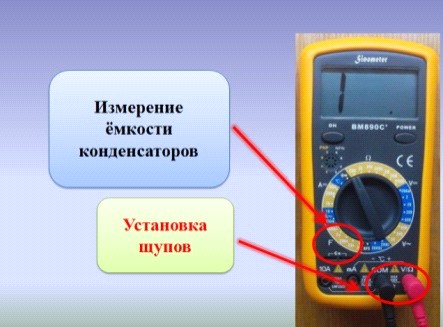

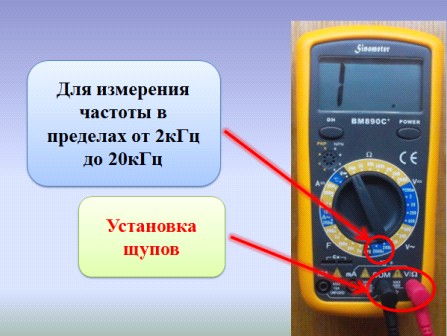

Мультиметр обеспечивает измерение постоянного напряжения положительной и отрицательной полярности значением от 200 млВ до 600 В и имеет пределы измерений: 200 млВ; 2 В; 20 В; 200 В; 600 В. Мультиметр обеспечивает измерение действующего значения переменного напряжения произвольной формы от 20 В до 600 В и имеет пределы измерений 20 В; 200 В; 600 В. Мультиметр обеспечивает измерение силы постоянного тока от 20 млА до 10 А и имеет пределы измерений 20 млА; 200 млА; 10 А. Мультиметр обеспечивает измерение действующего значения силы переменного тока произвольной формы от 200 млА до 10 А и имеет пределы 200 млА; 10 А. Мультиметр обеспечивает измерение электрического сопротивления от 200 Ом до 20 МОм и имеет пределы измерений 200 Ом; 2кОм; 20кОм; 200 кОм; 2 МОм; 20 МОм; 200МОм. Мультиметр обеспечивает измерение ёмкости от 200 мкФ до 2 нФ и имеет пределы измерений 200 мкФ; 2 мкФ; 2000 нФ; 20 нФ; 2 нФ. Мультиметр обеспечивает измерение частоты от 2кГц до 20кГц. Мультиметр обеспечивает измерение температуры в диапазоне от -200С до 10000С. Мультиметр отображает коэффициент передачи по току транзисторов. Мультиметр отображает проводимость полупроводникового диода. А также имеет функцию прозвонки.
2. Подготовка мультиметра ВМ890 к работе. Порядок работы с прибором.

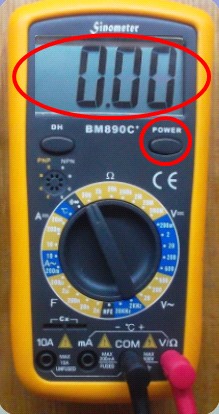

Перед началом работы необходимо включить питание мультиметра. На экране должны появиться цифры «0.00».
Гнездо «СОМ» предназначено для щупа отрицательной полярности, как правило, такой щуп имеет чёрный цвет.

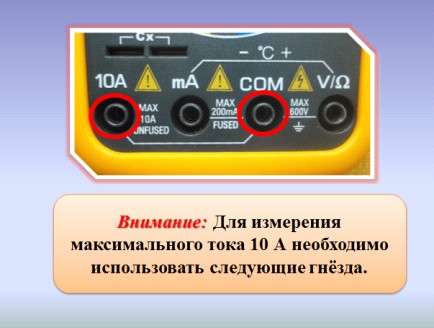

Щуп красного цвета – это щуп положительной полярности. Устанавливать его необходимо в зависимости от того, какой параметр необходимо измерить.
Порядок работы с прибором.

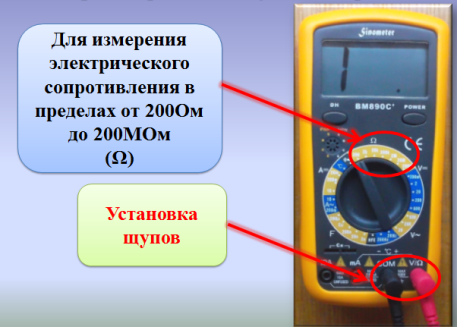

Для измерения электрического сопротивления

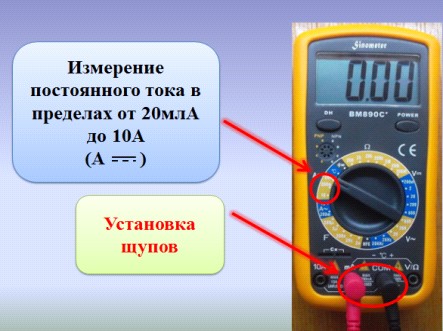

Для измерения постоянного и переменного токов.
Основные сведения о вольтметре В7-40. Основные параметры и характеристики прибора
Вольтметр универсальный цифровой В7-40 предназначен для измерения постоянного и переменного напряжений, силы постоянного и переменного токов и электрического сопротивления.
Вольтметр применяется для обеспечения измерений при настройке, проверке и эксплуатации различной радиоэлектронной аппаратуры и допускает использование его как автономно, так и в составе информационно-измерительных систем. Вольтметр может применяться в стационарных и подвижных объектах, не работающих на ходу.
Основные параметры и технические характеристики прибора В7-40
Вольтметр обеспечивает измерение постоянного напряжения положительной и отрицательной полярности значением от 0,01 млВ до1000 В и имеет пределы измерений: 200 млВ; 2 В; 20 В; 200 В; 2000 В.

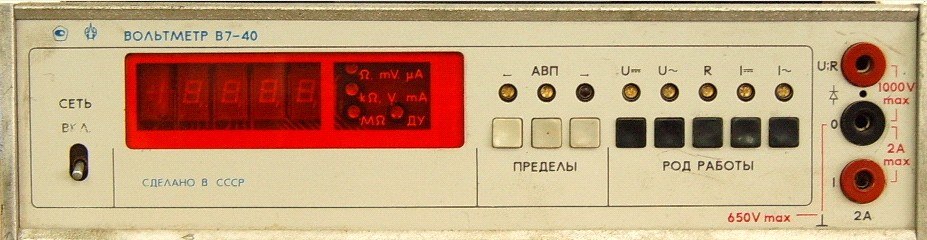

Органы управления прибора В7-40.
Тумблер включения сети. Цифровой индикатор. и 5. Ручная установка пределов измерения. Автоматический выбор пределов измерений.
6.Для измерения постоянного напряжения.
7.Для измерения переменного напряжения.
8.Для измерения электрического сопротивления.
9.Для измерения силы постоянного тока.
10.Для измерения силы переменного тока.
11.Гнездо для измерения силы постоянного и переменного токов.
12.Гнездо для подключения общего шнура.
Гнездо для измерения постоянного, переменного напряжения и электрического сопротивления.4.Подготовка вольтметра В7-40 к работе. Порядок работы с прибором
Порядок работы с прибором
1.При измерении постоянного, переменного напряжений и электрического сопротивления измерительные щупы подключить к гнездам U, R и 0.
2. При измерении постоянного, переменного токов измерительные щупы подключить к гнездам I и 0.
3.Нажать на передней панели одну из клавиш переключателя рода работ, соответствующую необходимому виду измерений. (Внимание, при включении прибора автоматически устанавливается предел измерения постоянного напряжения 2000 В).
Подготовка прибора к работе
При работе с электронным вольтметром В7-40 необходимо соблюдать технику безопасности, т. к. прибор питается напряжением 220 В, которое опасно для жизни. Запрещается работать с прибором со снятыми крышками.
