Манометры коррозионностойкие МП3АФ-КС, МВП3АФ-КС, ВП3АФ-КС

МАНОМЕТРЫ КОРРОЗИОННОСТОЙКИЕ МП3АФ-КС, МВП3АФ-КС, ВП3АФ-КС

ГОСТ 2405-88 ТУ 4212-390-0411113635-2006	НАЗНАЧЕНИЕ Манометры избыточного давления, вакуумметры и мановакуумметры показывающие коррозионностойкие МП3Аф-Кс, ВП3Аф-Кс, МВП3Аф-Кс предназначены для измерения избыточного и вакуумметрического давления углеводородного газа и водогазонефтяной эмульсии с содержани­ем сероводорода (H2S) и углекислого газа (CO2) до 25% объемных каждо­го, неорганических солей и парафина до 10% весовых. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Температура окружающего воздуха от -50 до +60 оС Устойчивость к климатическим воздействиям исполнение У2 по ГОСТ 15159-69 Диаметр корпуса 100 мм Резьба штуцера М20х1,5 Виброзащищенность группа L3 по ГОСТ 12997-84 Класс точности 1,0 Степень защиты приборов IP53 (по заказу IP54) Средний срок службы 10 лет Масса не более 0,6 кг Материал корпуса нержавеющая сталь Стекло техническое Штуцер, трубчатая пружина нержавеющая сталь Трибко-секторный механизм нержавеющая сталь Циферблат алюминиевый сплав, окрашенный в белый цвет

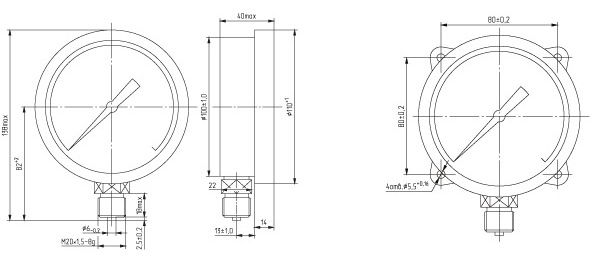

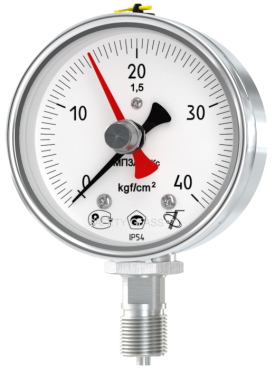

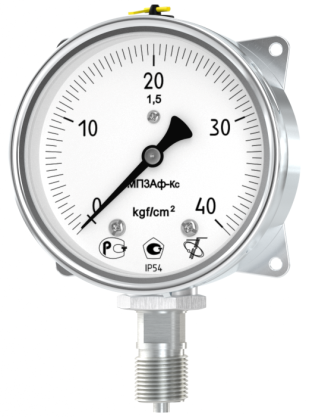

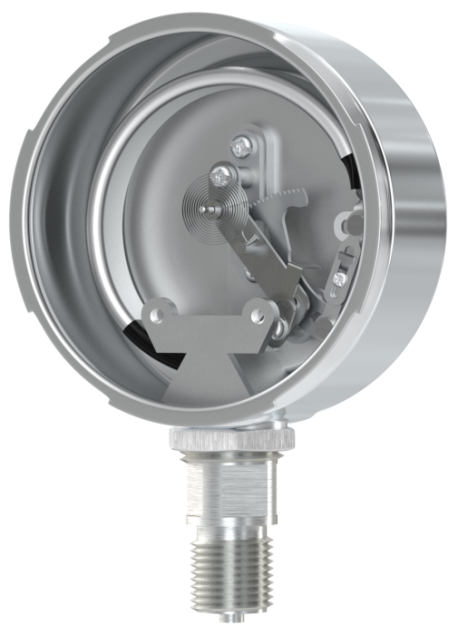

Пределы измерений в МПа (по заказу поставляются в единицах измерения кПа, кгс/см2, бар) МП3Аф-Кс от 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160 МВП3Аф-Кс от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 ВП3Аф-Кс от -0,1 до 0 Марка манометра Класс точности Ф, мм Пределы измеряемого давления ВП3Аф-Кс 1,0 100 от -1 до 0 кгс/см2 МВП3Аф-Кс от -1 до 0,6; 1,5; 3; 5; 9; 15; 24 кгс/см2 МП3Аф-Кс от 0 до 0,6…60 кгс/см2 МП3Аф-Кс от 0 до 100... 600 кгс/см3 ВАРИАНТЫ ИСПОЛНЕНИЯ КОРПУСА Радиальный штуцер с задним фланцем ДОПОЛНИТЕЛЬНАЯ ОПЦИЯ безопасное стекло (safety glass) красная стрелка ЧЕРТЕЖИ ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Код Наименование изделия Примечание Механизм с держателем 01181 МВП3Аф-Кс, МП3Аф-Кс, ВП3Аф-Кс -0,1…0; -0,1…2,4; 0…160 МПа 01191 Циферблат МП3Аф-Кс 05071 Стекло МП3Аф-Кс 0608 Обечайка МП3Аф-Кс 0710 Корпус МП3Аф-Кс 0807 Стрелка МП3Аф-Кс 1002 Прокладки МП3Аф-Кс КАК ЭТО РАБОТАЕТ Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется два вида таких элементов: на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина; на пределы свыше 100 кгс/м2 - полуторавитковая пружина. Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале. ПРИМЕР ЗАКАЗА Тип Исполнение электроконтактной группы Диапазон показаний Единицы измерения Класс точности Фланец Расположение штуцера Степень защиты Манометр МП3Аф-Кс Мановакуумметр МВП3Аф-Кс Вакуумметр ВП3Аф-Кс Нет (по умолчанию) См. Пределы измерений МПа кПа кгс/см2 бар 1,5 (по умолчанию) 1,0 (см. каталог) Без фланца (по умолчанию) Ф - фланец РШ - радиальный штуцер (по умолчанию) IP53 IP54 (по умолчанию) Доп. требования: заводская поверка (по умолчанию), гос. поверка, демпфер, номер, пломба и др.
