ГОСТ 2405-88
ТУ 4212-390-0411113635-2006
| НАЗНАЧЕНИЕ

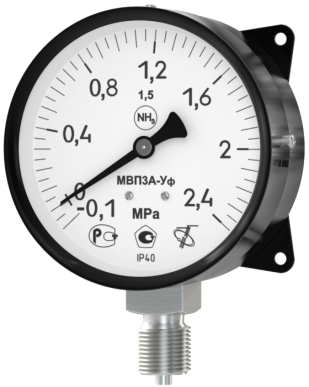

Манометры избыточного давления, вакуумметры и мановакуумметры показывающие аммиачные МП3А-Уф, ВП3А-Уф, МВП3А-Уф предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Температура окружающего воздуха
| от -50 до +60 оС
| Устойчивость к климатическим воздействиям
| исполнение У2 по ГОСТ 15159-69
| Диаметр корпуса
| 100 мм
| Резьба штуцера
| М20х1,5
| Виброзащищенность
| группа L3 по ГОСТ 12997-84
| Класс точности
| 1,5 (по заказу 1,0 на пределы 0,4-60 МПа)
| Степень защиты приборов
| IP40
| Средний срок службы
| 10 лет
| Масса не более
| 0,5 кг
| Материал корпуса
| сталь
| Стекло
| техническое
| Штуцер, трубчатая пружина
| нержавеющая сталь
| Трибко-секторный механизм
| нержавеющая сталь
| Циферблат
| алюминиевый сплав, окрашенный в белый цвет
|
|
Пределы измерений в МПа
(по заказу поставляются в единицах измерения кПа, кгс/см2, бар)
| МП3А-Уф
| от 0 до 0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60
| МВП3А-Уф
| от -0,1 до 0,06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4
| ВП3А-Уф
| от -0,1 до 0
|
Марка манометра
| Класс точности
| Ф, мм
| Пределы измеряемого давления
| МП3А-Уф
| 1,5
| 100
| от 0 до 0,06…60 МПа
| МВП3А-Уф
| (по заказу 1,0)*
| от -0,1 до 0,06; 0,16;0,25;0,4;0,6;1;1,6; 2,5 МПа
|
ВАРИАНТЫ ИСПОЛНЕНИЯ КОРПУСА
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Код
| Наименование изделия
| Примечание
| | Механизм с держателем
| | 0113
| МВП3А-Уф, МП3А-Уф
| -0,1…0; -0,1…2,4; 0…60 МПа
| 0403
| Циферблат МП3А-УФ
| | 0503
| Стекло МП3А-Уф
| | 0601
| Обечайка МП3А-Уф
| | 0701
| Корпус МП3А-Уф
| | 0804
| Стрелка МП3А-Уф
| | 1006
| Прокладки МП3А-Уф
| |

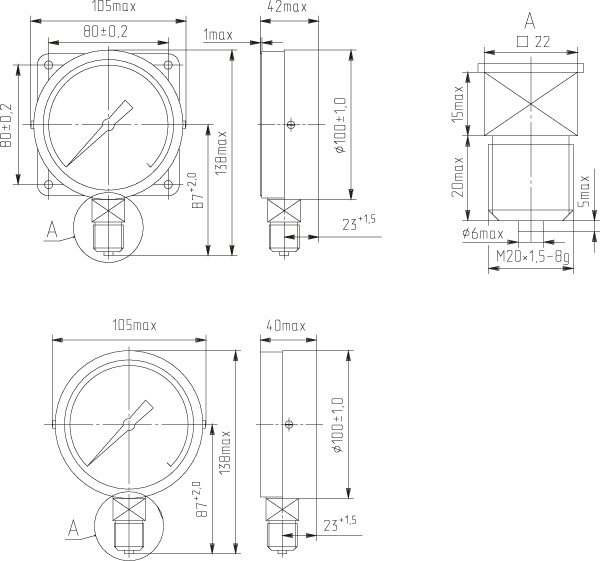

ЧЕРТЕЖИ
КАК ЭТО РАБОТАЕТ

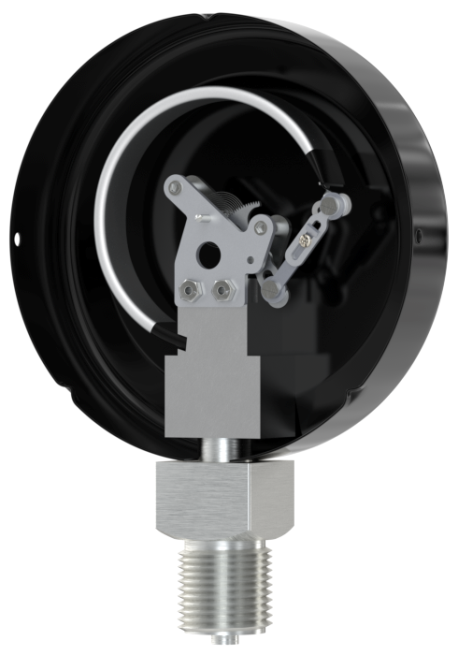

Принцип действия приборов основан на уровновешивании измеряемого давления силами упругой деформации чувствительного элемента. Используется два вида таких элементов:
на пределы до 100 кгс/м2 включительно - одновитковая манометрическая пружина; на пределы свыше 100 кгс/м2 - полуторавитковая пружина.
Измеряемое давление через штуцер поступает в полость измерительной пружины и посредством трибко-секторного механизма вызывает пропорциональное движение стрелки по шкале.
ПРИМЕР ЗАКАЗА
Тип
| Исполнение электроконтактной группы
| Диапазон показаний
| Единицы измерения
| Класс
точности
| Фланец
| Расположение
штуцера
| Степень
защиты
| Манометр МП3Аф-Кс
Мановакуумметр МВП3Аф-Кс
Вакуумметр ВП3Аф-Кс
| Нет (по умолчанию)
| См. Пределы измерений
| МПа
кПа
кгс/см2
бар
| 1,5 (по умолчанию)
1,0 (см. каталог)
| Без фланца (по умолчанию)
Ф - фланец
| РШ - радиальный штуцер (по умолчанию)
| IP53
IP54 (по умолчанию)
| Доп. требования: заводская поверка (по умолчанию), гос. поверка, демпфер, номер, пломба и др.
|
|
