ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ
«ПОДКЛЮЧЕНИЕ ФИЛИАЛА ГБУ СО МНОГОФУНКЦИОНАЛЬНОГО ЦЕНТРА ПО АДРЕСУ г. БЕЛЯШИК ул. СОВЕТОВ 2 К МССС ПО ТЕХНОЛОГИИ ОПТИЧЕСКОГО ДОСТУПА Р2Р»
участок: : ТТ 120 оптический кросс -«Многофункциональный центр»расположенного по адресу: г. Беляшик, Советов, 2
марка оптического кабеля: ОКСНМ 10-01-0,22-8 (6,0)
ОКСТМ-10-01-0,22-8-(2,7)
длина линии: 670 м
ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ
ВОЛП: Подключение к услуге ШПД КК филиал ГБУ СО «Многофункциональный центр»расположенного по адресу:г. Беляшик, Советов, 2
к МССС по технологии оптического доступа Р2Р
участок: : ТТ 120 оптический кросс -«Многофункциональный центр»расположенного по адресу: г. Беляшик, Советов, 2
ИСПОЛНИТЕЛЬНАЯ ДОКУМЕНТАЦИЯ
Опись документов
№ пп | Наименование дорумента | Кол-во | Номера страниц | Примечание |
1 | Титульный лист. | 1 | 1 | |
2 | Технические данные и особенности конструкции проложенного ВОК. | 1 | 2 | С эскизом поперечного сечения. |
3 | Схема прокладки ОК | 1 | 3 | |
4 | Схема распределения ОВ | 1 | 4 | |
5 | Монтажная схема элементарных кабельных участков | 1 | 5 | с указанием меток на кабеле |
6 | Монтажная схема элементарных кабельных участков | 1 | 6 | с указанием типов кабеля и оптических длинн |
7 | Протокол измерения затухания ОВ | 1 | 7 | |
8 | Протокол монтажа оптических кроссов, фасады оптического кросса | 2 | 8-10 |
Составил: |
Строительно – монтажная организация: ________________________________________________
ПАСПОРТ ТРАССЫ
«ПОДКЛЮЧЕНИЕ ФИЛИАЛА ГБУ СО МНОГОФУНКЦИОНАЛЬНОГО ЦЕНТРА ПО АДРЕСУ г. БЕЛЯШИК ул. СОВЕТОВ 2 К МССС ПО ТЕХНОЛОГИИ ОПТИЧЕСКОГО ДОСТУПА Р2Р»
участок: : ТТ 120 оптический кросс -«Многофункциональный центр»расположенного по адресу: г. Беляшик, Советов, 2
марка оптического кабеля: ОКСНМ 10-01-0,22-8 (6,0)
ОКСТМ-10-01-0,22-8-(2,7)
длина линии: 670 м
год прокладки кабеля: 2012
паспорт составлен: 18.11.2012
ответственный представитель генподрядчика: _________________________________
ответственный исполнитель: _______________________________________________
Форма ВОЛС ПТ – 3
Объект: Подключение к услуге ШПД КК филиал ГБУ СО «Многофункциональный центр» расположенного по адресу:г. Беляшик, Советов, 2
к МССС по технологии оптического доступа Р2Р

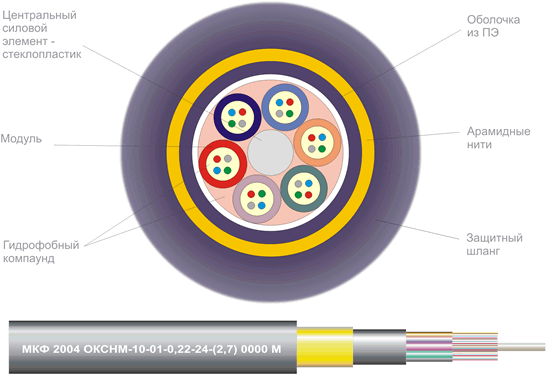

Конструктивные и технические данные оптического кабеля
Километрическое затухание на длине волны 1550нм не более 0,22 дБ/км. К IOR = 1,4682
1. ВОК модульной конструкции содержит 8ОВ
марка кабеля: ОКСНМ 10-01-0,22-8 (6,0)
барабан №
завод-изготовитель: ЗАО "ОПТЕН"
Характеристики кабеля:
- Количество оптических волокон в кабеле - до 576-и. Стойкость к статическим растягивающим усилиям - от 3 кН до 15 кН*. Стойкость к раздавливающим усилиям – от 0,4 кН/см до 1,0 кН/см*. Стойкость к ударным воздействиям - 20 Дж. Строительная длина кабеля на барабане – не менее 4 км.
Структура кабеля:
Цвет модуля | Цвет ОВ | ||
1 | красный | 1 | красный |
2 | голубой | ||
3 | желтый | ||
4 | зеленый | ||
2 | натуральный | 5 | красный |
6 | голубой | ||
7 | желтый | ||
8 | зеленый | ||
3 | черный | кордель | |
4 | черный | кордель |
Составил: | 18.11.2014 |
* Кабель оптический канализацию ОКСТМ-10-01-0,22-8-(2,7)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наружный диаметр кабеля ( в зависимости от конструкции), – 11,3 – 12,1 (мм) Номинальный вес ( в зависимости от конструкции) – 133 – 149 (кг/км) Кабель устойчив к растягивающим усилиям, не менее – 2,7 (кН) Раздавливающее усилие, не менее – 400 Н/см Коэффициент затухания, на длине волны 1550 нм – 0,21 дБ/км Количество волокон в модуле - от 4 до 16 Общее количество волокон от 4 до 144 Электрическое сопротивление наружной оболочкие не менее 2000 МОм/км
Цвет модуля | Цвет ОВ | ||
1 | натуральный | 1 | красный |
2 | желтый | ||
3 | зеленый | ||
4 | синий | ||
5 | оранжевый | ||
6 | фиолетовый | ||
7 | коричневфй | ||
8 | чёрный |
Объект: Подключение к услуге ШПД КК филиал ГБУ СО «Многофункциональный центр» расположенного по адресу:г. Беляшик, Советов, 2
к МССС по технологии оптического доступа Р2Р
участок: ТТ 120 оптический кросс -«Многофункциональный центр»расположенного по адресу:г. Беляшик, Советов, 2

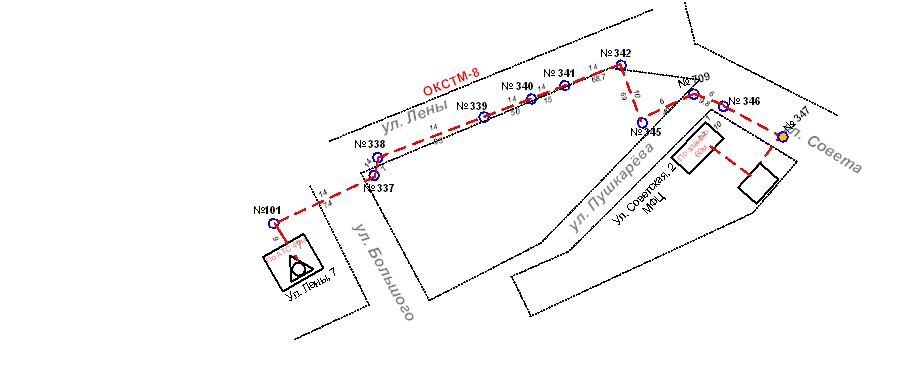

СХЕМА ПРОКЛАДКИ КАБЕЛЯ
Объект: Подключение к услуге ШПД КК филиал ГБУ СО «Многофункциональный центр» расположенного по адресу:г. Беляшик, Советов, 2
к МССС по технологии оптического доступа Р2Р
участок: ТТ 120 оптический кросс -«Многофункциональный центр»расположенного по адресу:г. Беляшик, Советов, 2

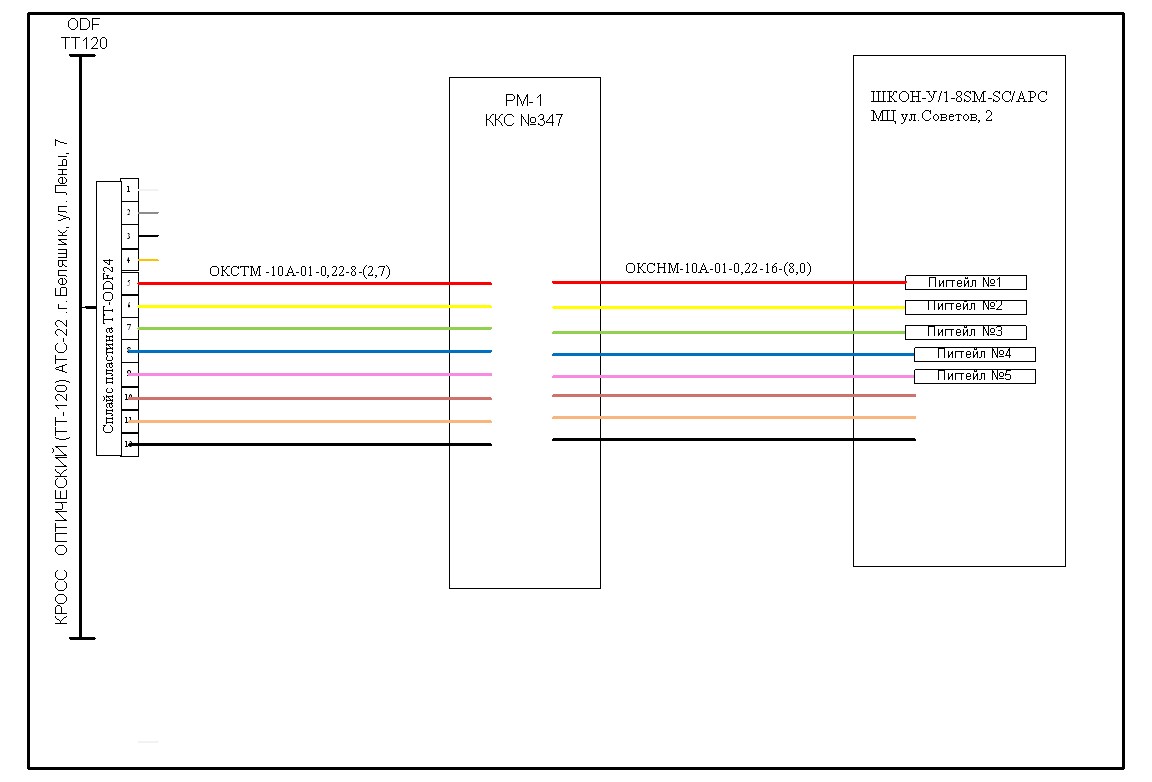

СХЕМА РАСПРЕДЕЛЕНИЯ ОПТИЧЕСКИХ ВОЛОКОН
Объект: Подключение к услуге ШПД КК филиал ГБУ СО «Многофункциональный центр» расположенного по адресу:г. Беляшик, Советов, 2
к МССС по технологии оптического доступа Р2Р
участок: ТТ 120 оптический кросс -«Многофункциональный центр»расположенного по адресу:г. Беляшик, Советов, 2

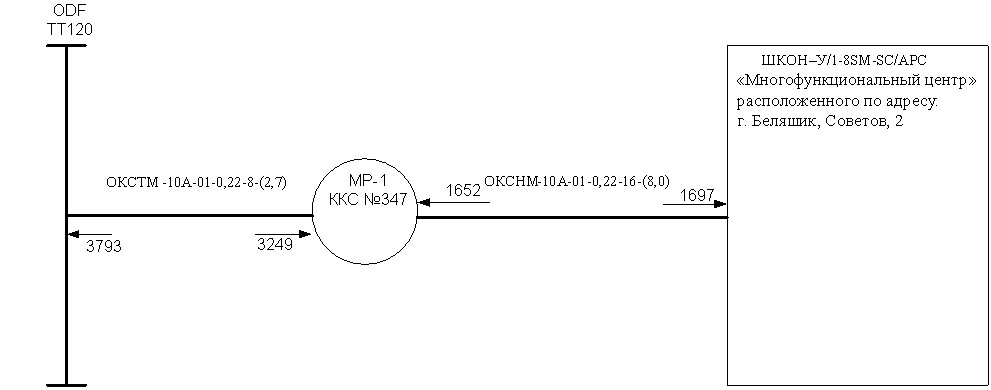

МОНТАЖНАЯ СХЕМА ЭЛЕМЕНТАРНЫХ КАБЕЛЬНЫХ УЧАСТКОВ
с указанием меток на кабеле
Объект: Подключение к услуге ШПД КК филиал ГБУ СО «Многофункциональный центр» расположенного по адресу:г. Беляшик, Советов, 2
к МССС по технологии оптического доступа Р2Р
участок: ТТ 120 оптический кросс -«Многофункциональный центр»расположенного по адресу:г. Беляшик, Советов, 2

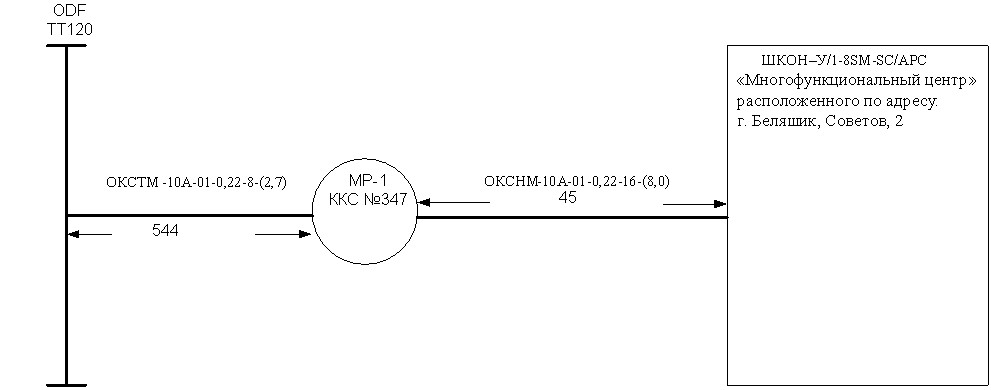

МОНТАЖНАЯ СХЕМА ЭЛЕМЕНТАРНЫХ КАБЕЛЬНЫХ УЧАСТКОВ
с указанием типов кабеля и оптических длин от АТС-222 до объектов на линии
Форма ВОЛС ПТЭ – 6
Стр.1 из 1
Объект: Подключение к услуге ШПД КК филиал ГБУ СО «Многофункциональный центр» расположенного по адресу:г. Беляшик, Советов, 2
к МССС по технологии оптического доступа Р2Р
участок: ТТ 120 оптический кросс -«Многофункциональный центр»расположенного по адресу:г. Беляшик, Советов, 2
ПРОТОКОЛ
измерения затухания ОВ смонтированных кабелей на участке регенерации
Строительно-монтажная организация:_________________________________________________
Рефлектометр(тип, зав.№): _________ YOKOGAWA AQ
Установочные параметры рефлектометра: показатель преломления 1,4682
длина волны 1,55 мкм
длительность импульса 100 нс
№ пп | № портов | Адреса оконечных точек | Оптическая длина, м | Затухание суммарное, Дб | Затухание километрическое, Дб | |||||
А | Б | А | Б | А-Б | Б-А | (А+Б)/2 | А-Б | Б-А | (А+Б)/2 | |
1 | 3G-3 | N1 | ШКОН-У/1-8SM-SC/APC | 590 | 0,005 | 0,248 | 0,127 | 0,009 | 0,487 | 0,248 |
2 | -0,026 | 0,036 | 0,005 | -0,049 | 0,069 | 0,02 | ||||
3 | 0,028 | 0,049 | 0,0385 | 0,053 | 0,094 | 0,0735 | ||||
4 | -0,013 | 0,016 | 0,0015 | -0,025 | 0,03 | 0,005 | ||||
5 | 0,281 | 0,016 | 0,1557 | 0,554 | 0,03 | 0,292 | ||||
6 | запас | 0,075 | -0,13 | |||||||
7 | запас | -0,039 | -0,073 | |||||||
8 | запас | 0,3 | 0,593 |
Подписали | Должность | Ф. И.О. | Подпись | Дата |
Представители строительно - монтажной организации | ||||
Представители технадзора |
Форма ВОЛС – ПТЭ – 6
Объект: Подключение к услуге ШПД КК филиал ГБУ СО «Многофункциональный центр» расположенного по адресу:г. Беляшик, Советов, 2
к МССС по технологии оптического доступа Р2Р
участок: ТТ 120 оптический кросс -«Многофункциональный центр»расположенного по адресу:г. Беляшик, Советов, 2
ПРОТОКОЛ МОНТАЖА ОПТИЧЕСКОГО КРОССА ШКОН-У/1-8SM-SC/APC
Строительно – монтажная организация: ________________________________________________
Наименование (номер кросса): ШКОН-У/1-16SC __________________________________
Сварочное устройство (тип, номер): KL-300T
Затухание на сростках по сварочному устройству, дБ | Затухание на сростках по рефлектометру, дБ | |||||||||
ОКСТМ 10-01-0,22-8 (2,7) | ОКСНМ 10-01-0,22-8 (6,0) | Направление | ||||||||
№ ОВ | Цвет модуля | Цвет волокна | А-В | В-А | Сред. | № ОВ | Цвет модуля | Цвет волокна | ||
1 | красный | 0,02 | 0,005 | 0,248 | 0,127 | красный | Пигтейл №1 | |||
2 | желтый | 0,01 | -0,026 | 0,036 | 0,005 | желтый | Пигтейл №2 | |||
3 | зеленый | 0,01 | 0,028 | 0,049 | 0,0385 | зеленый | Пигтейл №3 | |||
4 | синий | 0 | -0,013 | 0,016 | 0,0015 | синий | Пигтейл №4 | |||
5 | оранжевый | 0,01 | 0,281 | 0,016 | 0,1557 | оранжевый | Пигтейл №5 | |||
6 | фиолетовый | 0,02 | Запас в СП | |||||||
7 | коричневфй | 0,03 | Запас в СП | |||||||
8 | чёрный | 0,01 | Запас в СП |
Подписали | Должность | Ф. И.О. | Подпись | Дата |
Представители строительно - монтажной организации | ||||
Представители технадзора |
Форма ВОЛС – ПТ – 8
Объект: Подключение к услуге ШПД КК филиал ГБУ СО «Многофункциональный центр» расположенного по адресу:г. Беляшик, Советов, 2
к МССС по технологии оптического доступа Р2Р
участок: ТТ 120 оптический кросс -«Многофункциональный центр»расположенного по адресу:г. Беляшик, Советов, 2

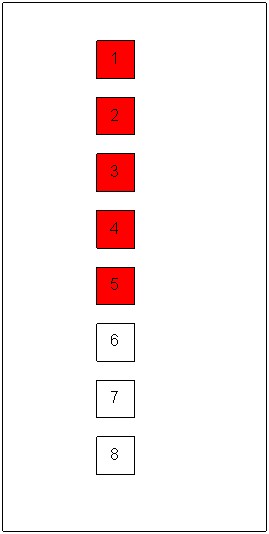

ФАСАД ОПТИЧЕСКОГО КРОССА ШКОН-У/1-8SM-SC/APC
