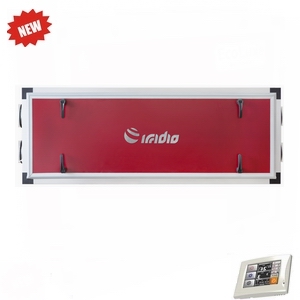

Воздушный рекуператор тепла и влаги Irridio EC-900Н3

Воздушный рекуператор тепла и влаги Irridio EC-900Н3

	Технические данные
Габаритные размеры	1650х700х840 мм
Толщина стенок	40/50 мм
Масса	90 кг
Номинальная производительность устройства	900 мі/ч
Наружное давление	156 Па
Статическое давление	730 Па
Максимальная мощность агрегата	0,34 кВт
Площадь поверхности теплообмена	36,0 мІ
Вентилируемая площадь (1-о/3-х кратный воздухообмен)	315 мІ/105 мІ
Напряжение питания	220-240 В
Кабель питания, сечение/длина	3*1,5 ммІ/3 м

Мембранный паропроницаемый трехступенчатый рекуператор Irridio EC-900Н3 обеспечивает:

высокую температурную эффективность 75 - 95%; морозостойкость до -30°С; последовательную и равномерную передачу теплоты и влажности без значительных перепадов температуры и давления; отсутствие конденсата, и как следствие — отсутствие дренажа для его отвода; свежий воздух в помещениях круглый год с эксплуатационными расходами лишь на работу вентиляторов; увлажнение приточного воздуха зимой, осушение летом; снижение потребления электроэнергии кондиционерами на 20-30%.

ЕС двигатели вентиляторов приточно-вытяжной установки с рекуперацией тепла и влаги Irridio  EC-900Н3позволяют экономить до 50% электроэнергии.

Интегрированная автоматика позволяет:

Осуществлять управление скоростью вентиляторов (10 скоростей); Контролировать степень загрязнения фильтров наружного и вытяжного воздуха посредством световой и звуковой сигнализации; Осуществлять управление приводами внешних заслонок; Автоматическое ПИД-регулирование мощности калорифера для нагрева воздуха до заданной температуры в диапазоне от +5°С до +30°С для электрического калорифера(плавно и с дополнительными ступенями) и от +15°С до +30°С для водяного калорифера (как 3-х позиционным, так и приводом 0-10В); Осуществлять индикацию показаний датчиков входящего, подаваемого и вытягиваемого воздуха; Вывод текущих значений температур на встроенном графике (с возможностью масштабирования по времени); Многоуровневая защита от замерзания водяного калорифера (если в приточном канале после рекуператора установлен водяной калорифер). Система автоматики контролирует температуру калорифера, окружающего его воздуха и обратной воды с помощью трех независимых датчиков, что исключает возможность размораживания калорифера в холодное время года из-за неисправности одного из них; Использовать недельный таймер для программирования режима работы (температура, производительность, включение/ отключение) приточной установки по дням недели в за - данное время (до четырех команд в сутки); Функция "Северный старт". Последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха; Подключение к системе "умный дом" по стандартному протоколу Modbus RTU. Управление приточной-вытяжной установкой и другими устройствами с помощью SCADA систем; Удаленное управление ("Внешний стоп" отключение/ включение, "Пожар" – аварийное отключение) приточной установкой от таких внешних устройств, как гигростат, датчик углекислого газа, пожарная сигнализация, датчик качества воздуха и других; Осуществлять управление внешним увлажнителем, фреоновым охладителем, водяным охладителем, газовым нагревателем и пр.; Использовать функцию "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания.

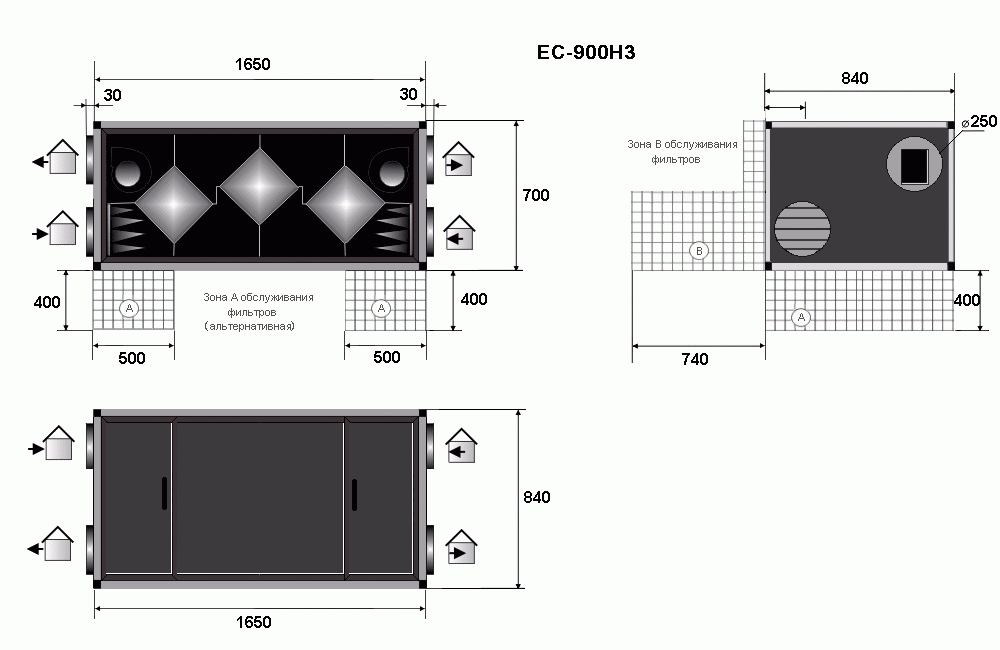

Габаритные размеры и конструкция

приточно-вытяжной установки EC-900H3

Благодаря надежному, прочному, качественно теплоизолированному корпусу и отсутствию дренажа, монтаж рекуператора Irridio EC-900Н3 производится просто и универсально в любом пространственном положении в отапливаемом и неотапливаемом помещении.

Материал фильтров наружного и вытяжного воздуха обладает антивирусными и антибактериальными свойствами, которые сохраняются в течении двух лет.

Корпус вентиляционной установки с рекуперацией тепла и влаги Irridio изготовлен из высококачественного анодированного (защищенного от окисления) алюминиевого профиля шириной 50 мм и сендвич-панелей толщиной 40 мм состоящих из двух листов алюмоцинка толщиной 0,5 мм покрытых полимерным покрытием и слоем теплоизоляции PIR между ними.
PIR на данный момент является самым современным и эффективным материалом для теплоизоляции с коэффициентом теплопроводности PIR=0,022...0,026 Вт/м*к.
40 мм этого утеплителя по теплопроводности примерно равны стенке из газобетона толщиной 40 см.
Пенополиизоцианурат (PIR) — это инновационный материал, который имеет более высокие показатели по огнестойкости и более низкие по горючести, при этом обладая всеми физико-механическими преимуществами пенополиуретана (PUR).
При взаимодействии PIR c огнём на его поверхности образуется кокс, который ограничивает доступ кислорода к материалу. В результате горение больше не поддерживается, и пенополиизоцианурат самозатухает. Группа горючести утеплителя PIR: Г1 — Г2. Класс пожароопасности К1 - малопожароопасный. Показатель предела огнестойкости EI30/REI30.
Сендвич-панели изготавливаются на итальянской автоматической линии непрерывного изготовления, что обеспечивает высокое качество и отсутствие дефектов.

Основные характеристики приточно-вытяжной установки EC-900Н3

Части агрегата	Параметры	Подача воздуха	Забор воздуха	Ед. изм.
Воздуховоды	размер подключения воздуховодов	250	250	мм
Фильтр	класс фильтрации	F5	G4
Вентилятор	наружное давление	156	156	Па
статическое давление	730	730	Па
количество воздуха	900	900	м3/ч
макс. температура воздуха	60	60	°C
управление	автоматическое, универсальное, пульт с сенсорным дисплеем
мощность	170	170	Вт
напряжение	1~ 220-240	1~ 220-240	В
Рекуператор	КПД* возврата тепла, нар. t°= 0°С	90-95	%
КПД* возврата тепла, нар. t°= -15°С	80-90	%
КПД* возврата тепла, нар. t°= -25°С	75-85	%
возврат влаги	до 80	%
общая площадь поверхности теплообмена	36,0	м2

*- КПД зависит от уровня содержания влаги наружного и выбрасываемого воздуха.

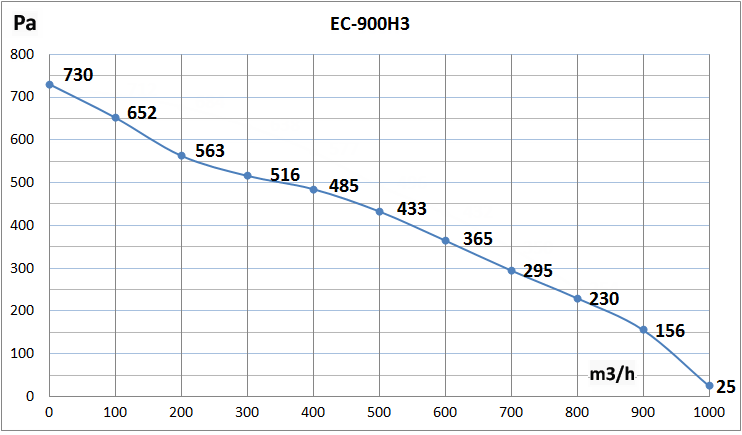

График статического давления системы

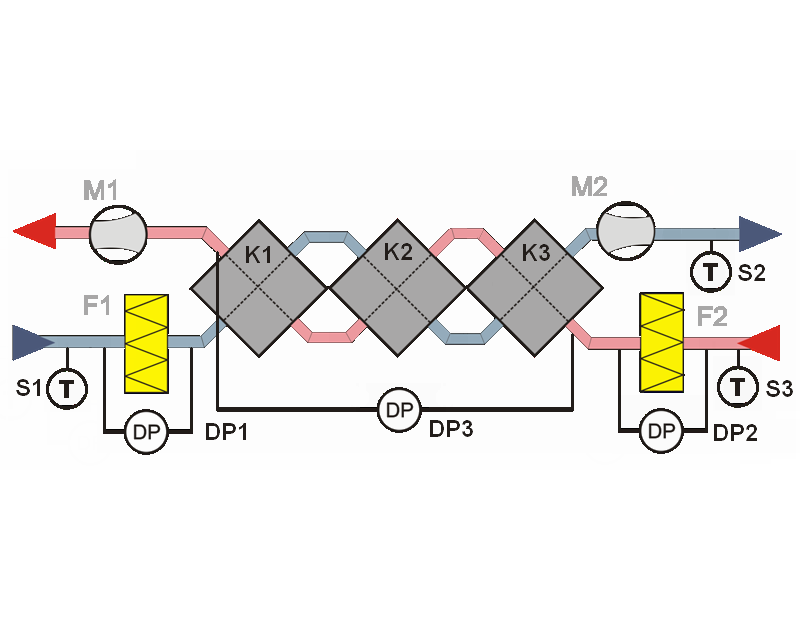

Функциональная схема рекуператора EC-900Н3

Описание условных обозначений M1 — вытяжной вентилятор M2 — приточный вентилятор S1 — датчик температуры наружного воздуха S2 — датчик температуры приточного воздуха S3 — датчик температуры вытяжного воздуха К1, К2, К3 – мембранные рекуператоры F1 – воздушный фильтр наружного воздуха F2 – воздушный фильтр вытяжного воздуха DP1 — датчик загрязнённости фильтра DP2 — датчик загрязнённости фильтра DP3 — датчик теплообменника

Дополнительные опции для вентиляционной установки EC-900Н3

Замена автоматики на ручное управление скоростью вентиляторов регулятором оборотов EBM-PAPST; Комплектация внешними и встроенными датчиками контроля влажности, качества воздуха VOC, СО2, датчиками контроля вентиляторов; установка заслонок с приводом, гибких вставок, внешних водяного нагревателя, резистивного электрокалорифера, поверхностного увлажнителя, водяного охладителя; комплектация внешними ионообменными, химически активными фильтрами от выхлопных газов, дыма и органических загрязнений воздуха; установка системы «Холодный старт» предподогрева вентиляторов при наружных температурах от -30°С до -50°С; установка системы активного шумоподавления (подавляет до 90% шума от двигателей); установка системы фотокаталитической очистки воздуха;
