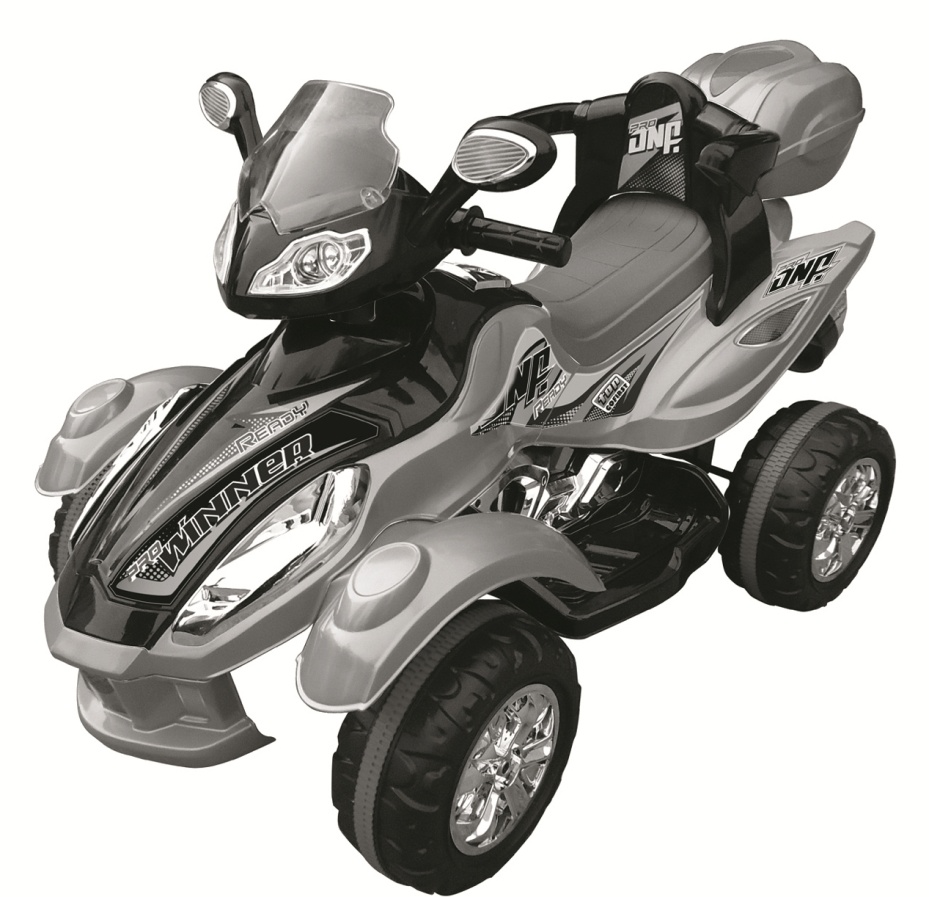

Мотоцикл FS903

Мотоцикл FS903

Благодарим Вас за приобретение электромобиля

FS903

Этот надежный качественный электромобиль, изготовленный с применением современных технологий, доставит ребенку много положительных эмоций и поможет получить начальные навыки управления транспортным средством.

Убедительная просьба внимательно ознакомиться с инструкцией перед началом использования. Допустимый возраст от 3х-7 лет Убедительная просьба надевать шлем перед каждой поездкой на электромобиле Сборка должна осуществляться взрослыми Перед первым использованием произвести зарядку в течение 10 часов

Содержание:

Краткое описание и технические характеристики модели                                3 Инструкция по технике безопасности                                                 3 Изображение частей модели                                                                 4 Схема сборки модели                                                                         5 Установка щитка от грязи                                                        6 Установка рулевой рейки                                                        6 Установка колеса                                                                7 Установка заднего ведущего  колеса                                                7 Установка зеркал заднего вида и передней панели                                7 Установка рулевого колеса                                                        8 Установка панели инструментов                                                8 Установка задней спинки                                                        8 Подключение к питанию                                                        9 Управление электромобилем                                                                9 Заряд аккумуляторной батареи                                                        10 Плавкий предохранитель                                                        11 Руководство по устранению неисправностей                                         11 Уход за электромобилем                                                                 13 Утилизация батареи                                                                        14 Предупреждение                                                                                14

КРАТКОЕ ОПИСАНИЕ И ТЕХНИЧЕСКИЕ

ХАРАКТЕРИСТИКИ МОДЕЛИ.

Допустимый возраст	От 3-7 лет	Аккумуляторная батарея	6 Вт. 7ампер/час*1
Допустимая нагрузка	25 кг	Размер электромобиля	116*62*66см
Скорость	3-5 км/ч	Мощность	Тип зарядного устройства
Зарядка	Вход: в зависимости от подачи напряжения. Выход: 6Вт. 700миллиампер	Срок службы зарядного устройства	Кол-во зарядок аккумуляторной батареи – примерно 300 раз
Время зарядки	8-12 часов	Плавкий предохранитель	15ампер

ИНСТРУКЦИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.

Внимательно ознакомьтесь со следующими пунктами инструкции:

Сборка изделия должна осуществляться только взрослым человеком! Изделие предназначено для детей старше 3-х лет. Данная модель предназначена для одного водителя. Запрещается перегружать электромобиль. Будьте осторожны при распаковке и сборке изделия. Мелкие детали, острые края элементов изделия в разобранном виде могут нанести ребенку травму. Детям не рекомендуется брать в руки отдельные детали и оказывать помощь в сборке изделия. Дети должны использовать изделие под присмотром взрослых. Родители (взрослые) должны постоянно наблюдать за тем, как ребенок ведет себя за рулем, что позволит избежать травматизма или выхода из строя техники в силу неправильного обращения с ней. Родителям (взрослым) необходимо научить ребенка правильно пользоваться электромобилем, соблюдать правила техники безопасности и правила безопасного вождения:

Ребенок должен быть обут в удобную обувь; Ребенок должен сидеть на сиденье во время движения; Ребенок должен быть в защитном шлеме (привычка носить защиту, с малых лет, формирует у ребенка основы безопасного поведения, вождения);

Ребенок должен ездить на электромобиле только в безопасных местах!

Запрещается кататься по лестницам; Запрещается кататься по проезжей части и вблизи автомобилей; Запрещается кататься по склонам /неровным поверхностям/ вблизи бассейнов и водоемов; Настоятельно не рекомендуется использовать детский электромобиль на мокром асфальте или на дороге, угол наклона которой превышает 15 градусов; Запрещается кататься в других опасных местах; Изделие предназначено для использования во дворе. Разрешается кататься по ровной и твердой поверхности в доме, на детской площадке, а также по асфальтовым дорожкам в саду; Использовать изделие можно только в дневное время суток и в хорошо освещенном месте; Запрещается кататься в темное время суток. Ребенок может не заметить препятствие и получить травму.

Во избежание риска повреждения двигателя и других деталей механизма, необходимо полностью остановить электромобиль, перед тем как переключать передачу вперед\назад: Не позволяйте ребенку касаться колес (других динамических деталей) или находиться рядом с ними, когда электромобиль находится в движении. Дети не должны играть аккумуляторами, зарядными устройствами или использовать их не по назначению. Чистить электромобиль нужно исключительно при помощи сухой тряпки, нельзя направлять на изделие напор воды. Строго запрещается добавление посторонних (дополнительных) элементов в предусмотренную производителем схему. После использования электромобиля, следует обязательно отключить питание машины. Рекомендуется периодически проверять проводку модели.

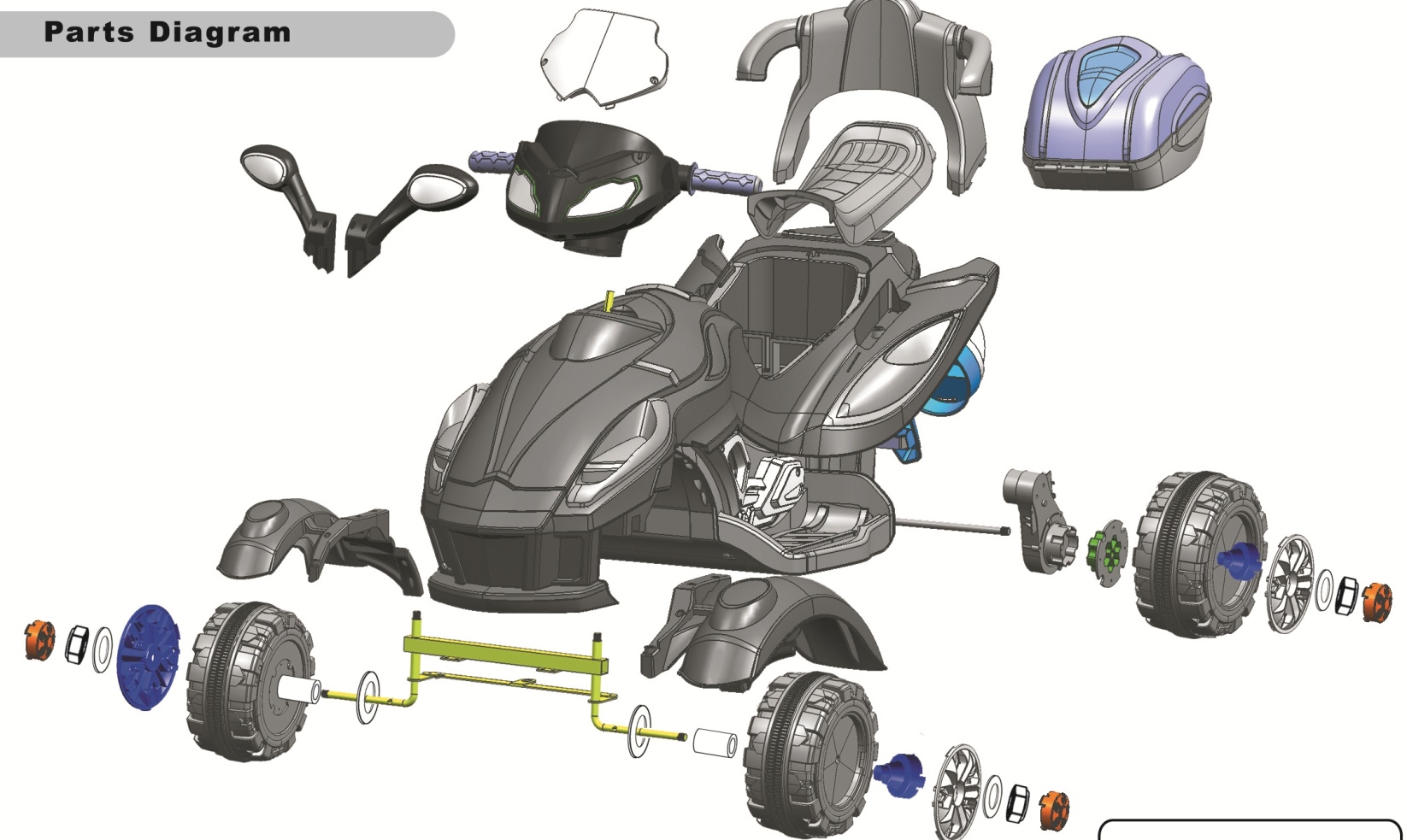

ИЗОБРАЖЕНИЕ ЧАСТЕЙ МОДЕЛИ.

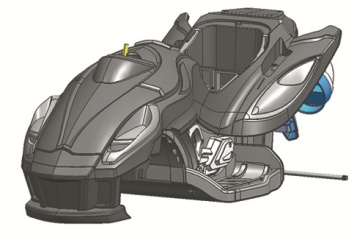

Кузов 1шт	Сидение 1шт	Лобовое стекло
Передний мост 1шт	Задний мост 1шт		Щиток от грязи 1 шт

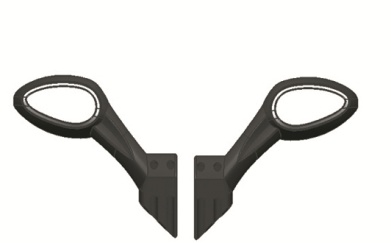

Колесо 4шт	Зарядное устройство 1шт	Зеркала заднего вида 2шт

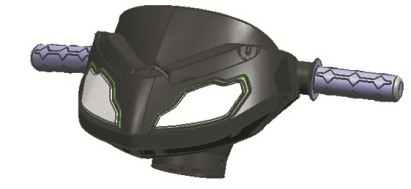

Передняя панель 1шт	Диск 4шт	Панель инструментов 1шт.

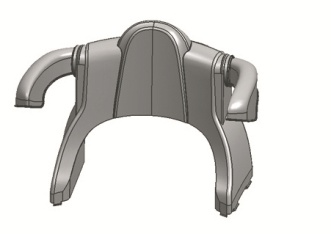

Направляющая 1шт	Спинка сидения 1 шт

10 Шайба 9шт
Крепежный винт 4*12 23шт
Крепежный винт 4*12 8шт
Контргайка 4шт
Сердечник 4шт
Поперечная балка моста 4шт
Поперечная балка моста 4шт

СХЕМА СБОРКИ

Примечание: некоторые детали требуют двусторонней сборки

Инструменты, необходимые для сборки: отвертка (не входит в комплект).

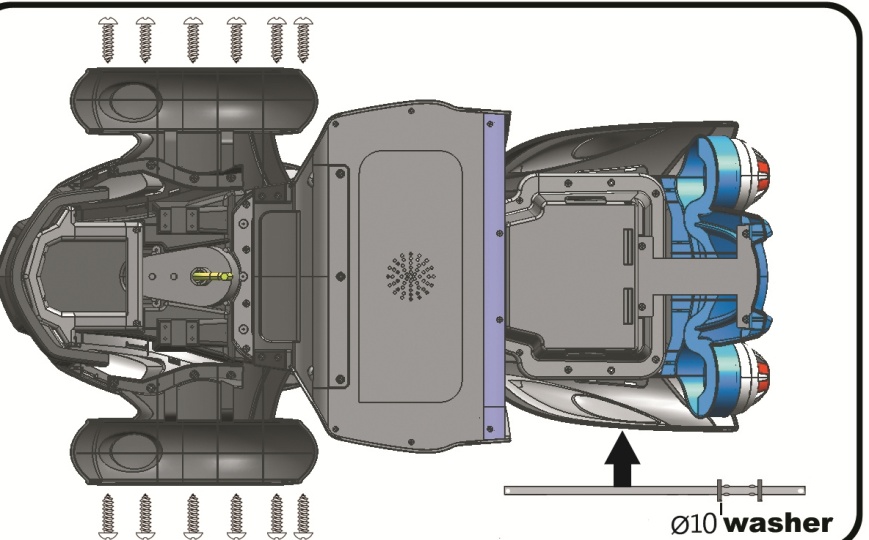

Установка щитка от грязи

Установите щиток на кузов мотоцикла и закрепите 12 шурупами. Установите шайбу на задний мост и установить на корпус.

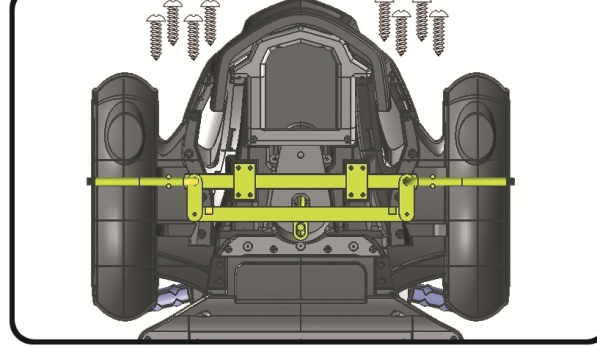

Установка рулевой рейки

Установите рулевую рейку и закрепите большими саморезами с плоской головкой 4*12, как это показано на рисунке.

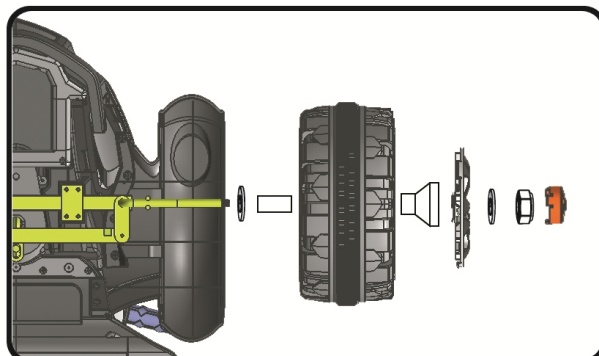

Установка колеса

Открутите гайку с моста. Приготовьте шайбу 10 и круглую втулку. Установите круглую втулку (выпуклой стороной вперед) на мост. Наденьте шайбу 10 на мост. Закрепите контргайку гаечным ключом. Установите покрышку.

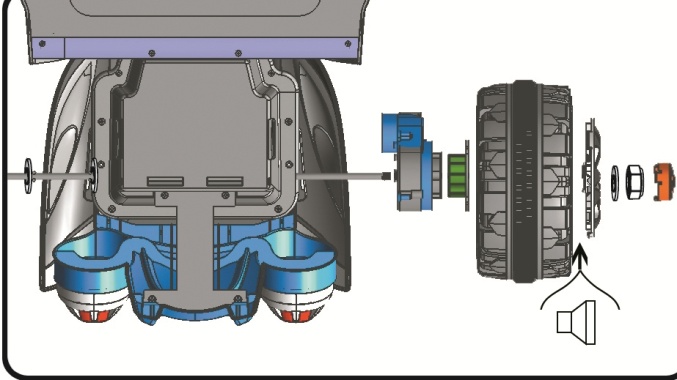

Установка заднего ведущего  колеса

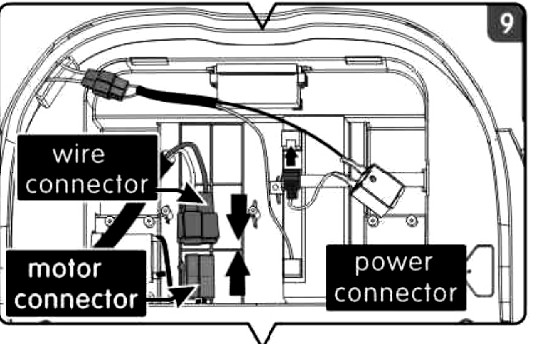

Установите коробку передач на задний мост Подключите соединитель питания к соединителю двигателя Установите ведущее колесо на задний мост. Убедитесь, что ведущее колесо плотно закрепилось на месте. Установите шайбу 10 на задний мост и закрутите с помощью гаечного ключа.

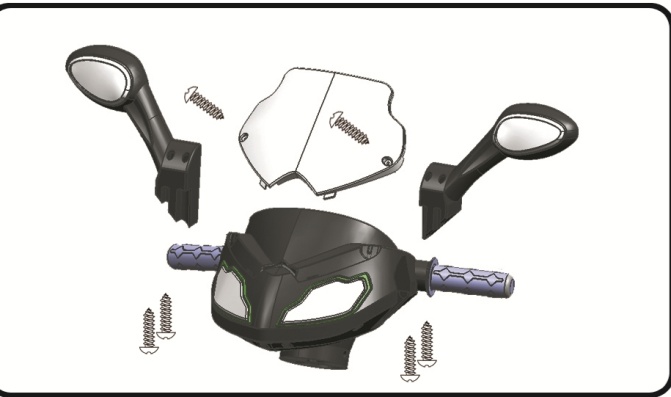

Установка зеркал заднего вида и передней панели

Установите зеркало заднего вида в отверстие на кузове, вставьте четыре шурупа и затяните отверткой. Вставьте переднюю панель в разъемы на передней части мотоцикла.  Вставьте 2 шурупа и затяните отверткой.

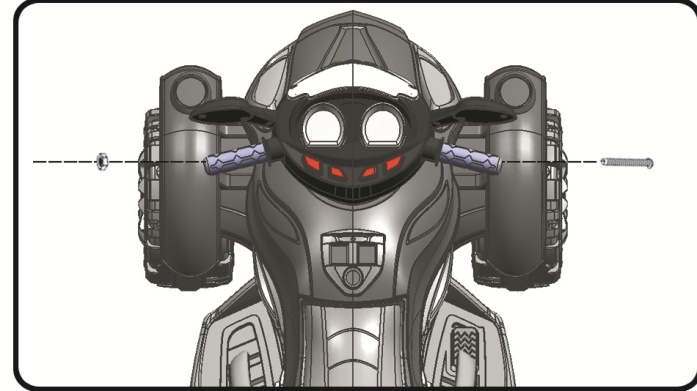

Установка рулевого колеса

Открутите винт на рулевом колесе. Наденьте рулевое колесо на конец рулевого вала, выровняйте так, чтобы отверстия в рулевом колесе и рулевом вале совпадали Установите винт на прежнее место и затяните отверткой.

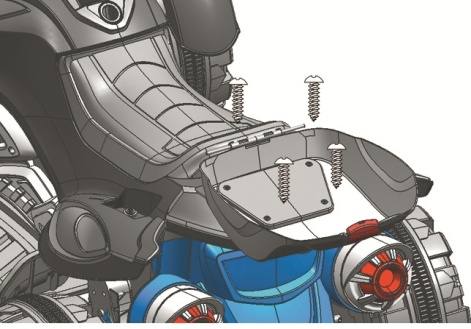

Установка панели инструментов

С помощью 4 больших саморезов с плоской головкой закрепить панель инструментов на месте.

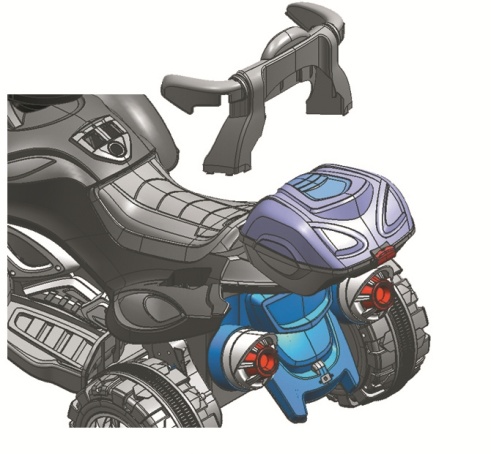

Установка задней спинки

Вставьте заднюю спинку в специальные отверстия на кузове мотоцикла

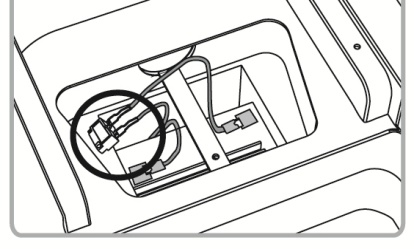

Подключение к питанию

Подключите соединитель питания к соединителю машины (красный к красному, черный к черному)

УПРАВЛЕНИЕ ЭЛЕКТРОМОБИЛЕМ

Предупреждение

Не оставлять детей без присмотра. Не ездить на мотоцикле без шлема Не ездить по проезжей части  и тротуарам Не ездить по влажной поверхности и склонам. Не ездить по песку, а также по рыхлой поверхности Не ездить в дождь Не нажимать кнопку «Вперед/Назад», пока мотоцикл не будет полностью остановлен. Не позволяйте детям играть с зарядным устройством  или с аккумуляторной батареей. Не протирать мотоцикл мокрой  тканью Не рекомендуется перегружать изделие Не нарушать конструкцию мотоцикла Прежде, чем начать использование, взрослые должны обучить детей основным правилам вождения Нажмите на кнопку включения, после завершения поездки Перед использованием, необходимо проверить плотность крепления сидения Проверяйте наличие всех проводов и правильность их соединения Не используйте одновременно новые и старые батареи или батареи разных типов. Зарядка мотоцикла должна производиться  только взрослым человеком Разъем для подключения зарядного устройства располагается под сидением Во избежание травм, проверьте наличие всех деталей и правильность их подключения.

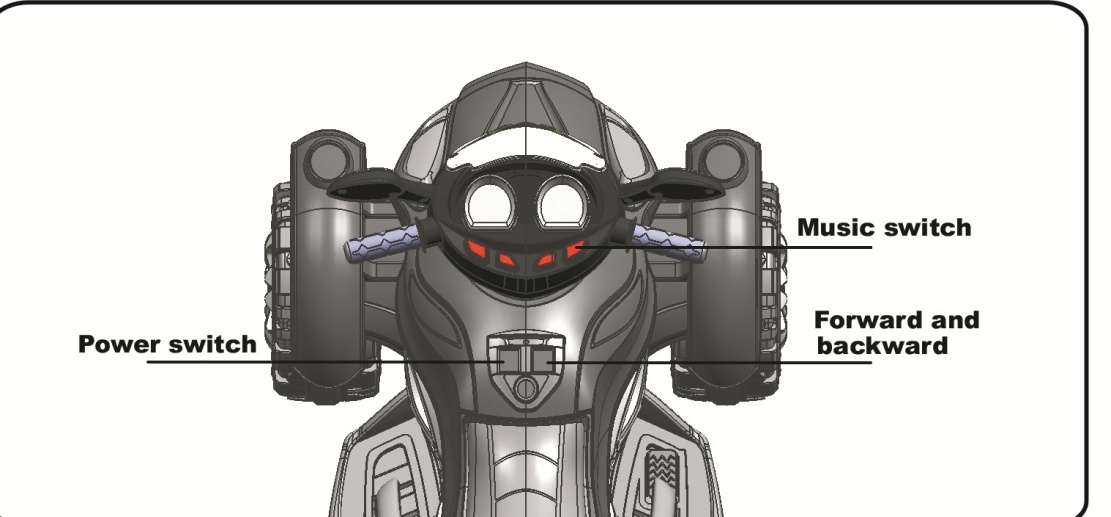

Основные функции

Power switch - выключатель питания Music switch - кнопка звукового питания Forward and backward - переключатель вперед-назад

ЗАРЯД АККУМУЛЯТОРНОЙ БАТАРЕИ

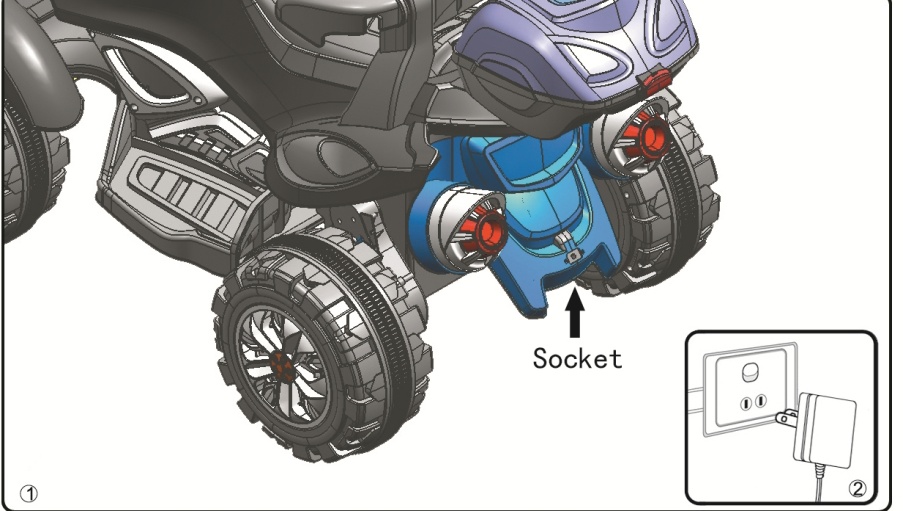

Вход для подключения зарядного устройся находится с правой стороны мотоцикла

Внимание: Мотоцикл необходимо заряжать 6 Вт аккумуляторной батареей в течение 10 часов.

Не заряжайте более 20 часов.

После каждого использования или как минимум раз в месяц, необходимо заряжать аккумулятор в течение 8-10 часов.

Не заряжать более 20 часов

Найдите розетку, как показано на рисунке.

Вставьте зарядное устройство во вход для зарядного устройства на мотоцикле Штекер зарядного устройства подключите к сетевой розетке, как это показано на рисунке.

Плавкий предохранитель

В случае если электромобиль не работает или не заряжается, проверьте плавкий предохранитель

РУКОВОДСТВО ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ

Проблема	Причина
Батарея не перезаряжается.	Контакты батареи или адаптера отсоединились. Зарядное устройство не перезаряжается. Убедитесь, что зарядное  устройство включено в настенную розетку и в розетку подается питание. Зарядное устройство не работает. Нагревается ли зарядное устройство во время зарядки? Если нет, возможно, оно повреждено и нуждается в замене. Проверьте плавкий предохранитель.
Мотоцикл не едет	Возможно, села батарея. После каждого использования или раз в месяц как минимум заряжайте батарею на протяжении 10 часов. Не оставляйте батарею на зарядке более, чем на 20 часов. Сработал плавкий предохранитель. Замените плавкий предохранитель. Ослаблены гайки колеса. Ослаблены гайки колеса. Провода или контакты батареи неплотно прилегают. Убедитесь, что контакты батареи полностью подключены друг к другу. Батарея вышла из строя. Соблюдались ли все требования при обращении с батареей? Старая ли батарея? Возможно, необходимо зарядить батарею. Повреждена электрическая система. Возможно, система разъедена коррозией или в переключатель забилась грязь, гравий или песок. Поврежден двигатель. Двигатель нуждается в профессиональном ремонте.
Мотоцикл едет недолго	Батарея недостаточно заряжена. Возможно, Вы недостаточно долго заряжали батарею. После каждого использования, но не реже одного раза в месяц заряжайте батарею в течение 8-10 часов. Не оставляйте батарею на подзарядке более, чем на 20 часов. Батарея старая. Батарея может утратить способность удерживать заряд. В зависимости от количества циклов использования и различных факторов, батарея служит от одного до трех лет. Замените батарею на новую.
Во время зарядки батарея жужжит или булькает.	Это нормальное состояние и не является причиной для беспокойства. Батарея может не издавать никаких звуков во время зарядки, что также нормально.
Во время подзарядки батареи зарядное устройство нагревается.	Это нормальное состояние и не является причиной для беспокойства.
Мотоцикл едет медленно	Аккумулятор недостаточно заряжен. После каждого использования, но не реже одного раза в месяц заряжайте батарею в течение 8-10 часов. Не оставляйте батарею на подзарядке более, чем на 20 часов. Батарея старая. Батарея может утратить способность удерживать заряд. В зависимости от количества циклов использования и различных факторов, батарея служит от одного до трех лет. Замените батарею на новую. Мотоцикл перегружен Максимальная нагрузка 25кг. Не перегружать мотоцикл

УХОД ЗА ИЗДЕЛИЕМ

Периодически используйте маловязкое масло для смазки подвижных частей, например колес Оставляйте автомобиль в помещении или накрывайте его брезентом для защиты от сырой погоды. Храните автомобиль вдали от источников тепла, например, печей или обогревателей. Пластмассовые части могут расплавиться. Подзаряжайте батарею после каждого использования. Обращаться с батареей может только взрослый человек. Подзаряжайте батарею как минимум раз в месяц, если не  используете автомобиль. Не поливайте автомобиль из шланга. Не мойте автомобиль водой с мылом. Не ездите на автомобиле в дождливую или снежную погоду. Вода повредит двигатель, электрическую систему и батарею. Вытирайте автомобиль мягкой сухой тряпкой. Для восстановления блеска пластмассовых частей  используйте мебельную палитру без содержания воска. Не используйте чистящие средства. Не ездите на автомобиле по грязи, песку, гравию. Это может повредить подвижные детали, двигатель или электрическую систему. Если автомобиль не используется. Полностью отключите питание. Отключите кнопку питания и отсоедините контакты батареи.

УТИЛИЗАЦИЯ БАТАРЕИ

Герметичную свинцово-кислотную аккумуляторную батарею следует переработать или утилизировать экологически безопасным способом. Не бросайте свинцово-кислотную аккумуляторную батарею в огонь. Батарея может взорваться или потечь. Не утилизируйте свинцово-кислотную аккумуляторную батарею вместе с обычными бытовыми отходами. Сжигание, закапывание в землю или смешение с бытовыми отходами запрещено законом. Верните использованную батарею в местный пункт утилизации свинцово-кислотных аккумуляторных батарей, например, местному продавцу автомобильных батарей. Свяжитесь с местными представителями организации по обработке отходов для получения дополнительной информации об экологически безопасных способах переработки и утилизации свинцово-кислотных аккумуляторных батарей.

ПРЕДУПРЕЖДЕНИЕ

Во избежание травм, дети должны управлять транспортным средством под контролем взрослых. Не использовать транспортное средство на проезжих частях, в близи водоемов, лестниц, склонов. Не садиться за руль транспортного средства без обуви Не перегружать транспортное средства.
