Токарное оборудование с ЧПУ

Токарный станок LT-350

Перемещения
Перемещение по оси X, мм	140
Перемещение по оси Z, мм	350
Шпиндель
Частота вращения шпинделя, об/мин	40-6000
Диаметр сквозного отверстия, мм	40
Допустимые размеры
Размер патрона	6”
Наибольший диаметр обработки над станиной, мм	350
Наибольший диаметр над поперечными салазками суппорта, мм	280
Расстояние между центрами, мм	455
Стандартный диа. обработки, мм	190
Макс. диа. обработки, мм	240
Макс. обрабатываемая длина, мм	350
Наибольший диаметр обрабатываемого прутка, мм	40
Револьверная головка
Количество инструментов	12
Размер державки, мм	20х20
Диаметр расточной оправки, мм	32
Задняя бабка
Перемещение, мм	290
Перемещение пиноли, мм	100
Конус	МТ4
Внутренний диаметр пиноли, мм	75
Скорость подачи
Быстрая по оси X, м/мин	24
Быстрая по оси Z, м/мин	30
Двигатель
Мощность двигателя шпинделя, кВт	5,5/7,5
Мощность серво двигателя по оси X, кВт	1,2
Мощность серво двигателя по оси Z, кВт	2,5
Серво двигатель револьверной головки	0,81
Другие данные
Система ЧПУ	Fanuc 0i
Вес, кг	3500
Ширина, мм	1950
Высота, мм	1720
Глубина, мм	1450
Разное
Требуемая мощность, кВ*А	15
Давление воздуха, кг/см2	6
Ёмкость системы охлаждения, л	160

Инструкция по эксплуатации Fanuc 0

Подготовка к запуску станка
Проверка основных устройств безопасности

Проверьте работоспособность кнопки аварийной остановки (Emergencystopbutton) и блокировки двери.

Прогрев

После длительного простоя станок необходимо прогреть. Ежедневный прогрев станка перед началом работы позволит продлить срок его службы. Длительность прогревания – минимум 15 мин

ИНСТРУКЦИЯ ПО ПРОГРЕВАНИЮ

1) Включить шпиндель. Скорость вращения шпинделя, об./мин (на каждый режим по 5 мин) – 500; 1000; макс. обороты;

2) Переместить суппорт на максимальную величину хода по каждой оси;

3) Вручную несколько раз произвести смену положения револьверной головки.

Замечания:

(1) Проверить распределение смазочного масла по элементам станка во время прогрева

(2) В холодное время процедура прогревания должна длиться дольше.

Переключатели и кнопки на панели управления

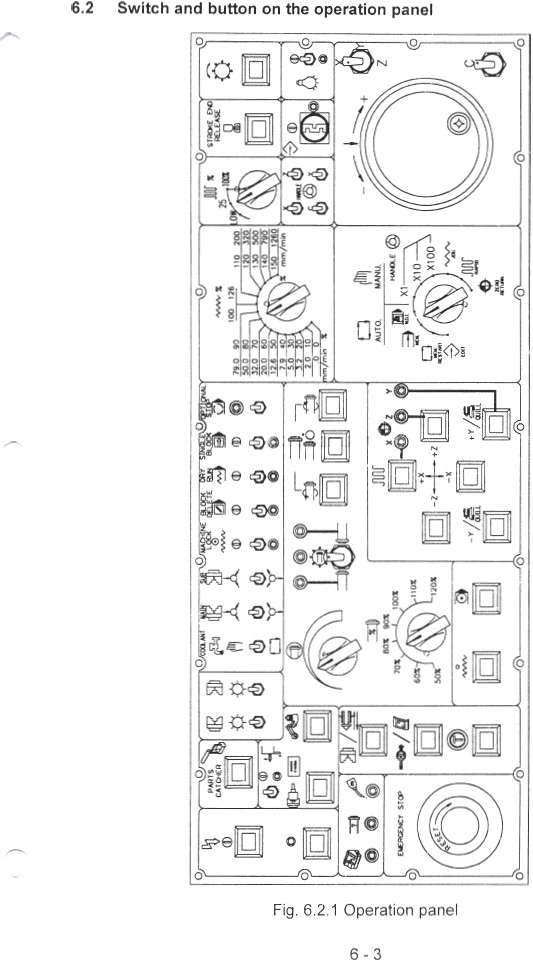

Рис. Панель управления

Кнопки и переключатели (стандартные функции)

1) Кнопка включения питания (POWERON)

Система ЧПУ включается нажатием кнопки включения питания (POWERON).

2) Кнопка выключения питания (POWEROFF)

Система ЧПУ выключается нажатием кнопки выключения питания (POWEROFF)

3) Переключатель режима (MODEswitch)

Используйте этот переключатель для выбора режима работы.

[Редактирование] (EDIT)

Данный режим используется для редактирования текста управляющей программы в памяти СЧПУ.

[Перезапуск памяти] (MEMORYRESTART)

Режим используется, когда необходим непрерывный цикл выполнения программы в памяти при использовании устройства подачи прутка или другого автоматического устройства загрузки.

[Ручной Ввод Данных] (M. D.I)

Режим используется, когда необходимы операции с РВД (ручным вводом данных).

(Ручной режим) [МАХОВИЧОК] (HANDLE)

Режим используется, когда необходимо управлять движениями суппорта вручную (с помощью импульсного генератора).

х1 – шаг перемещения 0,001мм/импульс

х10 – шаг перемещения 0,01мм/импульс

х100 – шаг перемещения 0,1мм/импульс

[УСТАНОВОЧНОЕ ПЕРЕМЕЩЕНИЕ] (JOG)

Режим используется для перемещения суппорта и салазок суппорта. Клавиши установочного перемещения (JOGbuttons): «+-Х», «+-Z» (по осям Х и Z соответственно). Скорость движения суппорта или салазок суппорта может быть изменена переключателем скорости подачи (FEEDRATEOVERRIDE).

[УСКОРЕННОЕ ПЕРЕМЕЩЕНИЕ] (RAPID)

Режим используется для быстрого перемещения суппорта или салазок суппорта с помощью клавиш установочного перемещения (JOGbuttons): «+-Х», «+-Z» (по осям Х и Z соответственно). Скорость ускоренного перемещения может быть изменена переключателем ручной коррекции (RAPIDOVERRIDE).

[НУЛЕВАЯ ТОЧКА] (ZERORETUTRN)

Режим используется для вывода суппорта и салазок суппорта в нулевую точку (ZERORETUTRN).

4) МАХОВИЧЕК (ручной импульсный генератор) с переключателем выбора оси

HANDLE (Manualpulsegenerator)

При повороте маховичка, при включенном режиме [HANDLE] (при любом его положении: х1, х10, х100), будет осуществляться плавное движение суппорта или салазок суппорта в выбранном направлении по соответствующим осям.

5) КНОПКИ УСТАНОВОЧНОГО ПЕРЕМЕЩЕНИЯ (JOGbutton)

Кнопки используются для перемещения суппорта или салазок суппорта в нужном направлении. Если переключатель режима находится в позиции [УСТАНОВОЧНОЕ ПЕРЕМЕЩЕНИЕ] (JOG), перемещение суппорта или салазок суппорта будет осуществляться с учетом положения переключателя скорости подачи (FEEDRATEOVERRIDE). Если переключатель режима находится в позиции [УСКОРЕННОЕ ПЕРЕМЕЩЕНИЕ] (RAPID), перемещение суппорта или салазок суппорта будет осуществляться с учетом положения переключателя ручной коррекции ускоренного перемещения (RAPIDOVERRIDE).

6) Переключатель КОРРЕКЦИЯ скорости подачи (FEEDRATEOVERRIDEswitch)

Скорость подачи суппорта можно изменять данным поворотным переключателем.

[Внутренняя шкала (%)]

(Internaldivision (%))

Данный переключатель позволяет в ручную (в %) корректировать скорость подачи в автоматическом режиме, заданную F-командами, с шагом 10% в диапазоне от 0 до 150%..

[Внешняя шкала (мм/мин)]

(EXTERNALdivision (mm/min))

Данный переключатель работает в соответствии с внешней шкалой, когда используются кнопки установочного перемещения (JOGbutton) в режиме [УСТАНОВОЧНОЕ ПЕРЕМЕЩЕНИЕ] (JOG).

Скорость подачи суппорта может изменяться в диапазоне: 0-1260 мм/мин.

ПРИМЕЧАНИЯ:

(1) Внешняя шкала коррекции скорости подачи может использоваться, когда переключатель ИМИТАЦИЯ ОБРАБОТКИ (DRYRUN) установлен в позицию ВКЛЮЧЕНО (ON).

(2) Скорость подачи нельзя изменить во время нарезания резьбы.

7) Переключатель ручной коррекции СКОРОСТИ УСКОРЕННОГО перемещения (RAPIDOVERRIDEswitch).

Можно задать три ступени скорости ускоренного перемещения: НИЗКАЯ (LOW), 25% и 100% (от стандартной скорости).

* - НИЗКАЯ (LOW) скорость – 400мм/мин

8) Кнопка УПРАВЛЕНИЯ ШПИНДЕЛЕМ (SPINDLEbutton)

Эти кнопки используются для управления вращением шпинделя: ВПЕРЕД (FORWARD), НАЗАД (REVERSE), СТОП (STOP).

[ВПЕРЕД] (FORWARD) – шпиндель вращается в прямом направлении (против часовой стрелки)

[НАЗАД] (REVERSE) – шпиндель вращается в обратном направлении (почасовой стрелки)

[СТОП] (STOP) – остановка вращения шпинделя.

9) Поворотный регулятор СКОРОСТИ ШПИНДЕЛЯ

(SPINDLESPEEDrotaryswitch)

Данный переключатель используется для регулирования скорости вращения шпинделя. Величина скорости отображается на ЭЛТ-дисплее.
