Инструкция по эксплуатации

г. Москва, 6-й Новоподмосковный пер., д.10 www.autonomnoe.ru

____________________________________________________________________________________________________________

22.03.2017

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

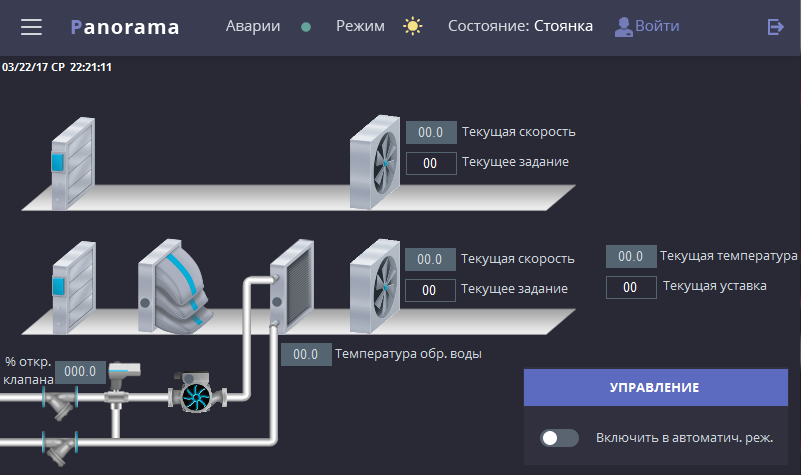

Главное меню и верхняя строка состояния



На главной странице показана мнемосхема приточно-вытяжной установки. На схеме показана следующие параметры:

При включение вытяжки, воздушная заслонка открывается, вентилятор начинает крутиться. Показывается текущая скорость в герцах и текущие задание скорости в герцах. Скорость возможно изменить, нажав на значение При включение приточки, воздушная заслонка открывается, вентилятор начинает крутиться, фильтр начинает колыхаться. Показывается текущая скорость в герцах и текущие задание скорости в герцах. Скорость возможно изменить, нажав на значение Показаны текущая температура приточного воздуха и текущая уставка температуры приточного воздуха. Показаны процент открытия трехходового клапана. 0% - полностью закрыт, циркуляция воды осуществляется по внутреннему контуру теплообменника. 100% - соответствует полному открытия, греющая вода проходит через теплообменник. Циркуляционный насос начинает вращаться, если он включен. Показана температура обратной воды. Индикатор загрязнения фильтра, в неактивном состояние – серый, в случае загрязнения – красный. Индикатор сработки термостата, в неактивном состояние – серый, в случае сработки – красный. Возможно включить установку в автоматическом режиме. Расписание в этом случае не учитывается.

Верхняя строка сохраняется на всех экранах панели.

Иконка меню в верхнем левом углу, осуществляет переход в основное меню. Становится активным при вводе логина и пароля.

Аварии: текущее состояние системы, зеленый индикатор – аварий и предупреждений нет, красный – авария системы. Режим: солнце – летний режим, снежинка – зимний режим. Состояние: стоянка – система выключена, происходит поддержание заданной температуры обратной воде, прогрев – режим прогрева калорифера перед пуском системы в зимнем режиме. Время прогрева и процент открытия клапана настраивается в меню. Работа – режим при которой системы работает в нормальном режиме и поддерживает заданную температуру приточного воздуха Иконка войти, открывается всплывающее окно, для ввода логина и пароля. Иконка выйти, позволяет сбросить текущий логин и пароль.

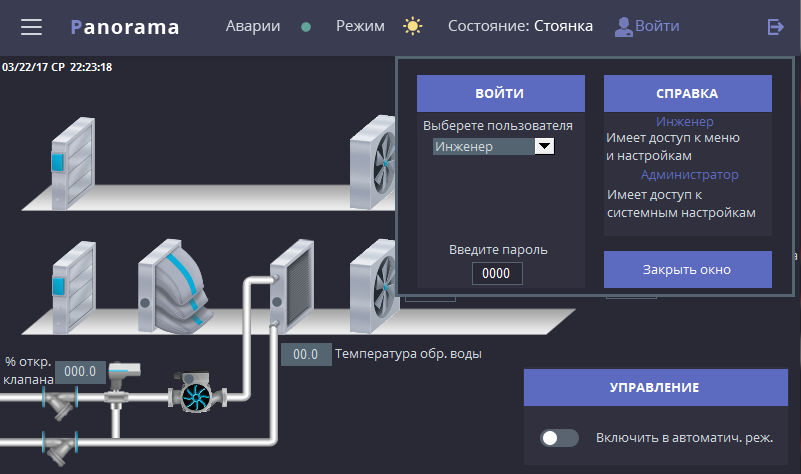

Окно ввода пароля

Выберите в выпадающем меню 1 из 2 пунктов:

Инженер – имеет доступ ко всем параметрам меню кроме системных настроек

Администратор – имеет доступ ко всем настройкам

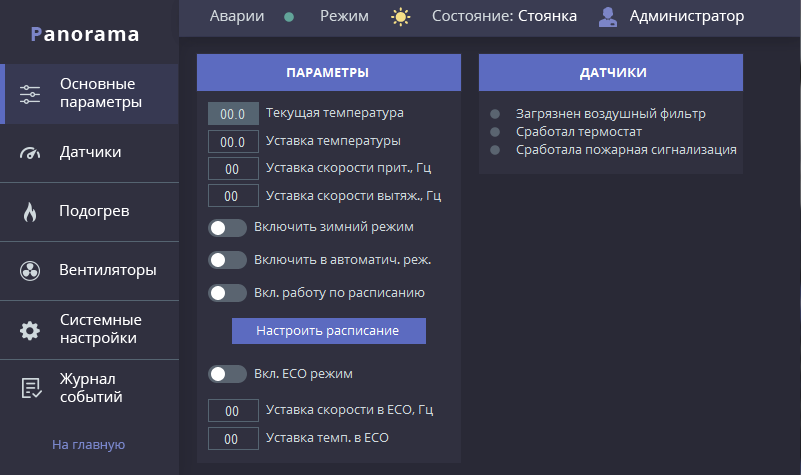

Основные параметры

Текущая температура – показывается текущая температура приточного воздуха в канале.

Уставка температуры – возможно установить задание температуры приточного воздуха.

Уставка скорости прит. – задание скорости приточного вентилятора от 0 до 50 Гц.

Уставка скорости вытяж. – задание скорости вытяжного вентилятора от 0 до 50 Гц.

Включить зимний режим – включение и выключение зимнего режима. В обоих режимах происходит защита системы от размораживания.

Включить в автоматич. Реж. – включить установку в автоматическом режиме, без учета работы по расписанию.

Настроить расписание – откроется окно, в котором можно настроить расписание работы. Доступны настройки на каждый день недели с 2 промежутками работы. Время указывается в 24 часовом формате.

Вкл. ЕСО режим – дополнительный ЕСО режим, при котором происходит проветривание помещения, с минимальными оборотами вентиляторов и минимальной температурой приточного воздуха.

Датчики – показывают соответствующее состояние. Серый – не активно, желтый – предупреждение, красный – авария.

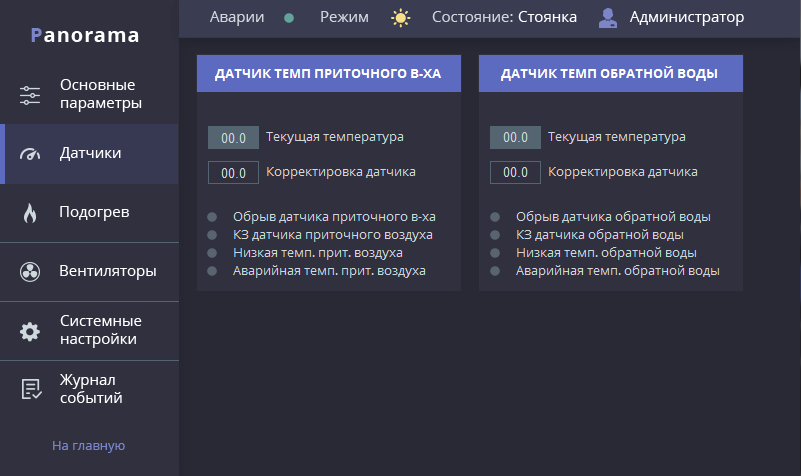

Датчики

Текущая температура – показывается текущая температура приточного воздуха в канале.

Корректировка датчика – возможно произвести корректировку показания датчика в большую или меньшую сторону.

Состояние датчика – показывают соответствующее состояние. Серый – не активно, желтый – предупреждение, красный – авария.

Низкая темп. Прит. Воздуха – предупреждение о заниженной температуре обратного воздуха.

Аварийная темп. Прит. Воздуха – аварийная температура, при которой система выключается, авария записывается в журнал.

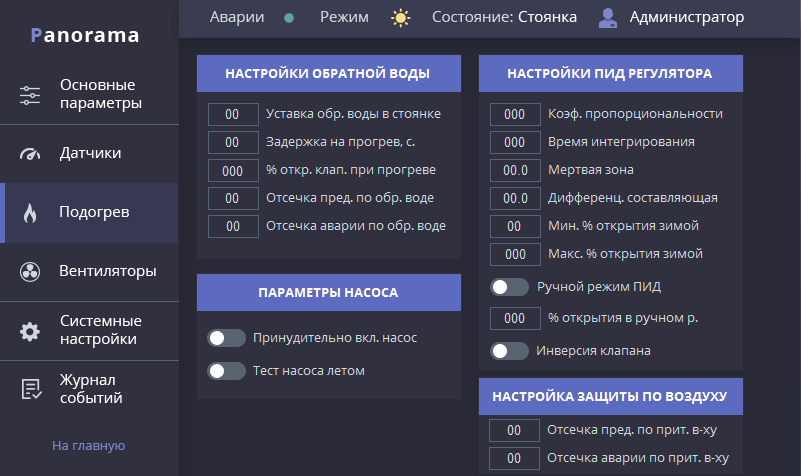

Подогрев

Установка обр. воды в стоянке – температура обратной воды, которую система будет поддерживать в зимнем режиме и в выключенном состояние.

Задержка на прогрев – время в секундах, которое требуется системе на прогрев перед запуском в зимнем режиме.

% открытия клапана при прогреве – процент, на которой открывается клапан во время прогрева в зимнем режиме.

Отсечка предупреждения по обратной воде – температура обратной воды, ниже которой возникнет предупреждение по обратной воде.

Отсечка аварии по обратной воде – температура обратной воды, ниже которой возникнет авария по обратной воде и система останавливается.

Принудительно включить насос – включение насоса не зависимо от режима.

Тест насоса – если тест насоса включен, происходит кратковременное включение насоса в летнем режиме один раз в неделю. Внимание! при спуске воды летом из системы теплоснабжения, включать тест насоса нельзя!

Коэффициент пропорциональности – коэффициент пропорциональности ПИД регулятора.

Время интегрирования – постоянная время интегрирования ПИД регулятора.

Мертвая зона – значение, в пределах которого не будет происходить регулирования.

Дифф. Составл. – дифференциальная составляющая ПИД регулятора.

Минимальный % открытия клапана – значение, ниже которого клапан не будет закрываться. Актуально только в зимнем режиме.

Максимальный % открытия клапана – значение, выше которого клапан не будет открываться. Актуально только в зимнем режиме.

Ручной режим ПИД регулятора – включает ручной режим процента открытия клапана.

% открытия в ручном режим – уставка открытия клапана, актуально только при включенном ручном режиме.

Инверсия клапана – производит инверсия работы клапана: 0% - клапан полностью открыт, 100% - клапан полностью закрыт.

Отсечка предупреждения по приточному воздуху – температура приточного воздуха, ниже которой возникнет предупреждение по приточному воздуху.

Отсечка аварии по приточному воздуху – температура приточного воздуха, ниже которой возникнет авария по приточному воздуху и система останавливается.

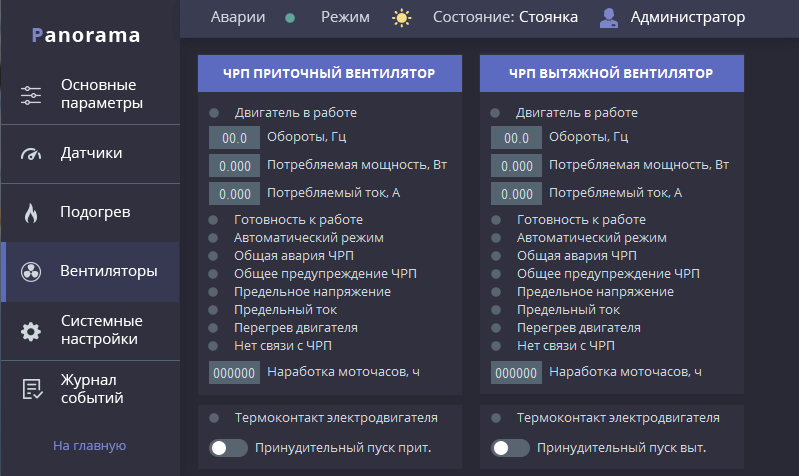

Вентиляторы

Двигатель в работе – приходит сигнал от ЧРП, о том, что двигатель запущен.

Обороты – текущие обороты двигателя в Герцах.

Потребляемая мощность – текущая мощность Вт, потребляемая электродвигателем.

Потребляемый ток – текущий ток А, потребляемый электродвигателем.

Готовность к работе – ЧРП готов к работе, аварий и предупреждений нет.

Автоматический режим – ЧРП переведен в автоматический режим, управление осуществляется с панели управления или с системы диспетчеризации. Должен гореть зеленым цветом.

Общая авария ЧРП – авария чрп, система выключается.

Общее предупреждение ЧРП – предупреждение чрп, система продолжает работать.

Предельное напряжение – авария возникающая при не правильной работе электродвигателя.

Предельный ток – авария возникающая при не правильной работе электродвигателя.

Перегрев двигателя – повышенное потребления тока электродвигателем. Вероятно возникает дополнительное аэродинамическое или механическое напряжение.

Нет связи с ЧРП – пропала связь по rs-485 интерфейсу, проверьте физическое состояние кабеля между шкафом управления и частотным преобразователем.

Наработка – показывает наработку электродвигателя в моточасах.

Термоконтакт электродвигателя – защитная функция электродвигателя. В случае возникновения перегрева, загорится красный индикатор и система остановится.

Принудительный пуск – пуск электродвигателя, независимо от режима. Возможно запустить только, если не активны защитные функции всей системы.

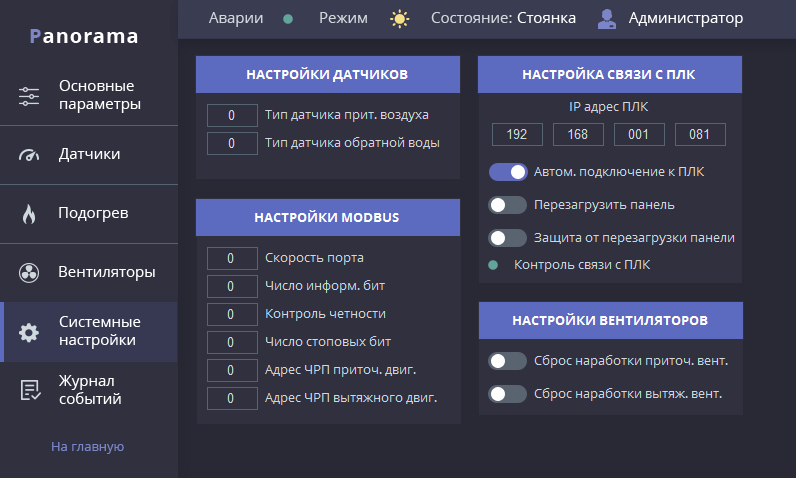

Системные настройки

Тип датчика – возможно изменить тип датчика. По умолчанию стоят датчики Ni1000. В таблице приведены значения соответствующие типу датчика.

0	Ni 1000
1	ТСП 50
2	ТСМ 100
3	ТСП 100
4	ТСП 500
5	Термометр 1000 Ом, Pt (W100=1.391)
6	ТСП 1К В - Термометр 1000 Ом, Pt (W100=1.385)
7	ТСН 1К - Термометр 1000 Ом, Ni
8	Термистор 3 кОм
9	Термистор 10 кОм 910
10	Термистор 10 кОм

При изменение типа датчика программно, необходимо изменить положение замыкателей на контроллере. Необходимо снять крышку, под которой будет справка, по расключению замыкателей.

Настройки модбас – настройки скорости передачи данных, необходимы для согласования работы контроллера с частотными преобразователями.

       Скорость порта – зависит от настройки чрп. 2 или 3 скорость

       Число инф. Бит – 8

       Контроль четности – 2

       Число стоповых бит – 1

       Адрес чрп приточного – 1

       Адрес чрп вытяжного – 2

Настройка связи с ПЛК – возможность подключить панель к любому другому шкафу управления, находящегося в одной сети. Для этого измените айпи согласно таблице:

АБЧ 1 , шкаф вентиляции 1	192.168.001.011
АБЧ 2 , шкаф вентиляции 2	192.168.001.021
АБЧ 3 , шкаф вентиляции 3	192.168.001.031
АБЧ 4 , шкаф вентиляции 4	192.168.001.041
АБЧ 5 , шкаф вентиляции 5	192.168.001.051
АБЧ 6 , шкаф вентиляции 6	192.168.001.061
АБЧ 7 , шкаф вентиляции 7	192.168.001.071
АБЧ 8 , шкаф вентиляции 8	192.168.001.081

После этого выключите защиту от перезагрузки панели, и нажмите кратковременно переключатель «перезагрузить панель». После этого панель перезагрузится и подключится к указанному контроллеру. Для восстановления изначального подключения, повторите те же действия, но с соответствующим данному шкафу айпи.

Сброс наработки вентиляторов – обнуляет счетчик моточасов.

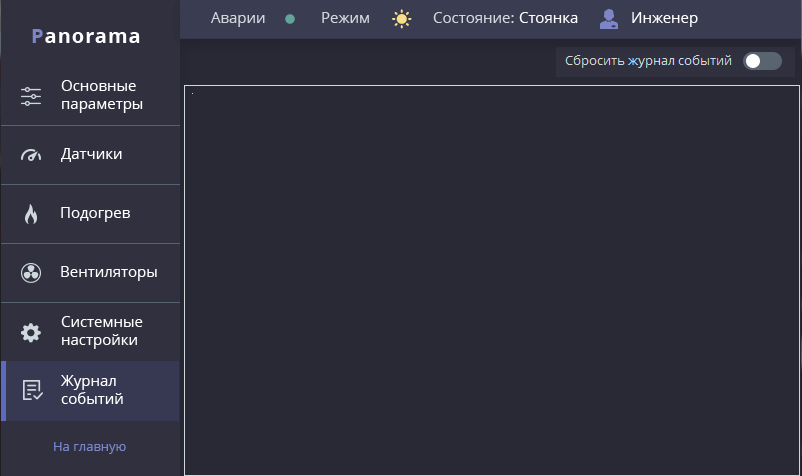

Журнал событий

В журнале отображаются активные и прошедшие аварии и предупреждения. Предупреждающие сигналы – желтого цвета, аварийные – красного. После подтверждения двойным нажатием аварии, ее можно сбросить соответствующей кнопкой.

Чтобы вернуться на главную страницу, нажмите «На главную»
