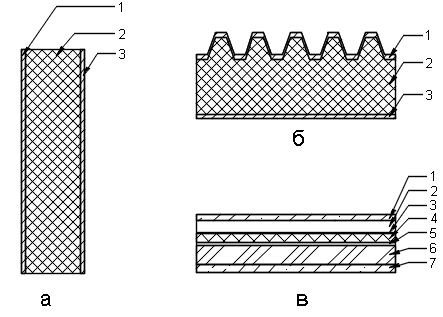

Рисунок 2.2 – теплоизоляционные конструкции

а – стеновая сэндвич-панель, б – кровельная сэндвич-панель, в – пол.

Рассчитаем толщину теплоизоляционного слоя в камере №5.

Толщину теплоизоляционного слоя, диз, м, определяем по формуле 2.24 [1]:

,  (2.24)

где лиз – коэффициент теплопроводности изоляционного слоя ограждения, Вт/(м·К). Для стен, перегородок и потолка лиз = 0,04 Вт/(м·К) [7], для пола лиз = 0,032 Вт/(м·К) [7];

R0 – сопротивление теплопередачи многослойной ограждающей конструкции, м2·К/Вт;

бн– коэффициент теплоотдачи с наружной или более теплой стороны, м2·К/Вт;

дi/лi– сопротивление теплопроводности i-ого слоя ограждающей конструкции, Вт/(м·К);

бвн– коэффициент теплоотдачи с внутренней стороны ограждения, м2·К/Вт;

.

.

.

,.

.

.

Принимаем стандартную толщину для каждой ограждающей конструкции диз.-коридор= 0,1м; диз.-цех = 0,12м; диз.-зам= 0,08м; диз. кам.4 = 0,06м; диз.-покр. = 0,12м;  диз.-пол= 0,02м [7].

Поскольку принятая толщина теплоизоляции отличается от требуемой, то действительное значение коэффициента теплопередачи, Rд, Вт/(м2·К), определяем по формуле 2.25 [1]:

.  (2.25)

Коэффициенты теплоотдачи и сопротивление теплопередачи, а также итоги расчетов теплоизоляции и действительного сопротивления теплопередачи приведены в таблице 2.1.

Таблица 2.1 – Итоги расчетов теплоизоляции

№ камеры	Ограждающая конструкция	бн,	бвн,	R0,	диз, м	диз. д, м	Rд,
1	2	3	4	5	6	7	8
1	стена наружняя северная	23	9	4,7	0,182	0,2	5,15
стена в коридор	8	9	4,7	0,179	0,18	4,74
стена наружняя западная	23	9	4,7	0,182	0,2	5,15
перегородка с кам. 2	9	9	1,7	0,059	0,06	1,72
Покрытие	23	9	5	0,194	0,2	5,15
Пол	23	9	6	0,107	0,12	5,66
2	стена наружняя северная	23	9	4,7	0,182	0,2	5,15
стена в коридор	8	9	4,7	0,179	0,18	4,74
перегородка с кам. 1	9	9	1,7	0,059	0,06	1,72
перегородка с кам. 3	9	9	1,7	0,059	0,06	1,72
Покрытие	23	9	5	0,194	0,2	5,15
Пол	23	9	6	0,107	0,12	5,66
3	стена наружняя северная	23	9	4,7	0,182	0,2	5,15
стена в коридор	8	9	4,7	0,179	0,18	4,74
перегородка с кам. 2	9	9	1,7	0,059	0,06	1,72
перегородка с компрессорным цехом и элуктрощптовой	8	9	4,7	0,179	0,18	4,74

Продолжение таблицы 2.1

1	2	3	4	5	6	7	8
3	Покрытие	23	9	5	0,194	0,2	5,15
Пол	23	9	6	0,107	0,12	5,66
4	стена в коридор	8	9	2,4	0,087	0,1	2,74
перегородка с цехом	9	9	2,9	0,107	0,12	3,22
перегородка с кам. 5	9	9	1,7	0,059	0,06	1,72
стена наружняя восточная	23	9	2,4	0,090	0,1	2,65
Покрытие	23	9	2,8	0,106	0,12	3,15
Пол	23	9	2,8	0,004	0,02	3,16
5	стена в коридор	8	9	2,4	0,087	0,1	2,74
перегородка с цехом	9	9	2,9	0,107	0,12	3,22
перегородка со скорозаморозкой	9	9	2,1	0,075	0,08	2,22
перегородка с кам. 4	9	9	1,7	0,059	0,06	1,72
Покрытие	23	9	2,8	0,106	0,12	3,15
Пол	23	9	2,8	0,004	0,02	3,16
6	стена в коридор	8	9	2,2	0,079	0,08	2,24
перегородка с цехом	9	9	2,3	0,083	0,1	2,72
стена в коридор	8	9	2,2	0,079	0,08	2,24
перегородка с кам. 5	9	9	1,7	0,059	0,06	1,72
Покрытие	23	9	2,6	0,098	0,1	2,65
Пол	23	9	2,8	0,004	0,02	3,16
7	перегородка с кам. 8	9	9	1,7	0,059	0,06	1,72
перегородка с цехом	9	9	2,3	0,083	0,1	2,72
перегородка с кам. 9	9	9	2,1	0,075	0,08	2,22
стена в коридор	8	9	2,2	0,079	0,08	2,24
покрытие	23	9	2,6	0,098	0,1	2,65
пол	23	9	2,8	0,004	0,02	3,16
8	стена в коридор	8	9	2,2	0,079	0,08	2,24
перегородка с кам. 7	9	9	1,7	0,059	0,06	1,72
перегородка с кам. 9	9	9	2,1	0,075	0,08	2,22
стена в коридор	8	9	2,2	0,079	0,08	2,24
покрытие	23	9	2,6	0,098	0,1	2,65
пол	23	9	2,8	0,004	0,02	3,16
9	стена в коридор	8	9	2,4	0,087	0,1	2,74
перегородка с цехом	9	9	2,9	0,107	0,12	3,22
стена наружняя западная	23	9	2,4	0,090	0,1	2,65
перегородка с кам. 7, 8	9	9	2,1	0,075	0,08	2,22
покрытие	23	9	2,8	0,106	0,12	3,15

Продолжение таблицы 2.1
