Межконтинентальный ракетный комплекс «Тополь-М» (стр. 5 )

Ракета 15Ж65 может эксплуатироваться в составе стационарного (15П065) или мобильного (15П165) БРК. При этом для стационарного варианта используются шахтные пусковые установки ракет, которые снимаются с вооружения или уничтожаются в соответствии с СНВ-2. Стационарную группировку создают путем переоборудования шахтных пусковых установок 15П735 и 15П718.

В состав боевого стационарного шахтного ракетного комплекса 15П065 входит 10 ракет 15Ж65 в пусковых установках 15П765-35, а также один унифицированный КП типа 15В222 высокой защищенности (размещен в шахте на подвеске с использованием специальной амортизации). Работы по переоборудованию ШПУ 15П735 под размещение ракет "Тополь-М" провели под руководством Дмитрия Драгуна в ОКБ "Вымпел".

Ракета 15Ж65 в процессе боевого дежурства размещается в металлическом ТПК. Транспортно-пусковой контейнер унифицирован для различных видов ШПУ и совмещает в себе функции транспортно-перегрузочной машины и установщика. Транспортно-установочный агрегат был разработан в конструкторском бюро "Мотор".

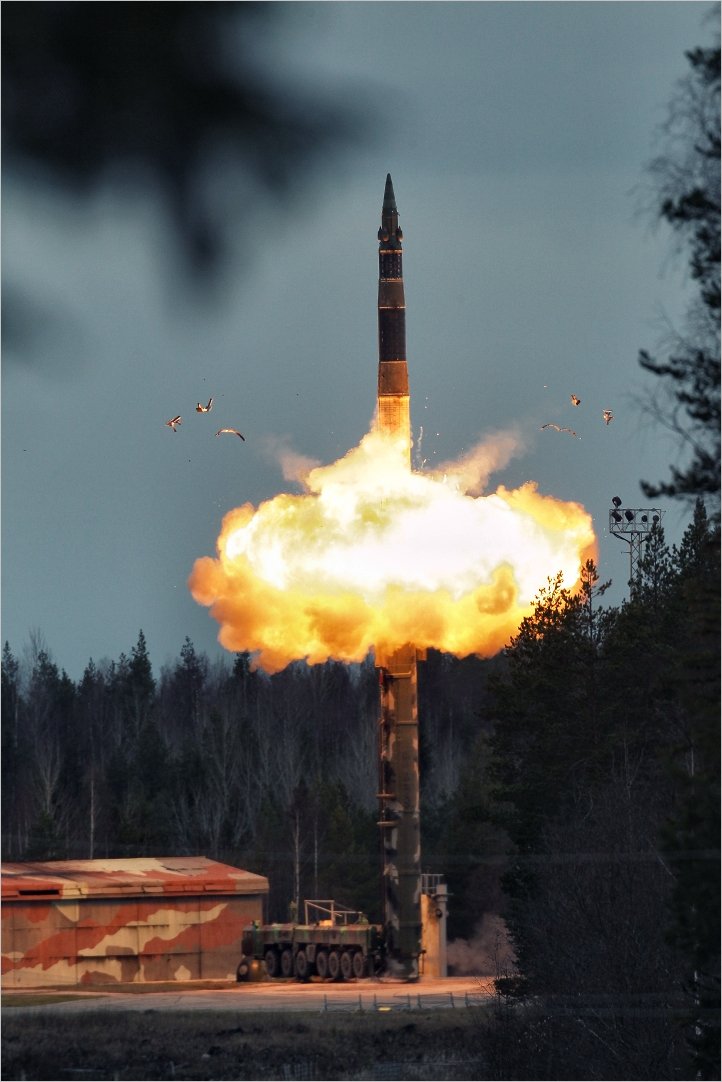

Межконтинентальные баллистические ракеты "Тополь-М" мобильного базирования развернуты в составе комплекса 15П165. Ракета мобильного базирования размещена в высокопрочном стеклопластиковом транспортно-пусковом контейнере на шасси высокой проходимости МЗКТ-79221 (МАЗ-7922) с восемью осями Минского завода колесных тягачей. Конструктивно ТПК от шахтного варианта практически не отличается. Пусковая установка и адаптация ее к тягачу осуществлялась ЦКБ «Титан». Серийное производство пусковых установок осуществляется на волгоградском производственном объединении «Баррикады». Масса пусковой установки составляет 120 тонн, ширина - 3,4 метра, длина - 22 метра. Шесть из восьми пар колес являются поворотными (первые и последние три оси), что обеспечивает исключительную для таких габаритов маневренность (радиус поворота, например, составляет всего 18 метров) и проходимость. Давление на грунт составляет в два раза меньше, чем у обычного грузовика. Двигатель пусковой установки - 12-цилиндровый V-образный 800-сильный дизель ЯМЗ-847 с турбонаддувом. Глубина преодолеваемого брода – 1,1 метра. При создании агрегатов и систем 15П165 использовано несколько принципиально новых тех. решений. Так, например, система неполного вывешивания позволяет развертывать пусковую установку “Тополь-М” на мягких грунтах. Улучшены маневренность и проходимость установки, повышающие ее живучесть. "Тополь-М" может производить пуски ракет из любой точки позиционного района и обладает улучшенными средствами маскировки против оптических и других средств разведки.
