Каталог монтажных устройств и приспособлений для проводов ВЛ и оптических кабелей
Раскаточные устройства
Лестницы и канаты
Вертлюги и "чулки"
Ролики раскаточные и монтажные
Блоки и полиспасты
Тележки монтажные
Устройства для выполнения работ
на поддерживающих гирляндах
Оглавление стр.
Раскаточное устройство РУ-01 9
Раскаточное устройство типа РУ - 02 10
Лестницы монтажные 11
Канаты (тросы) 12
Монтажные соединители – «чулки» типа Ч 13
Вертлюги монтажные типа В 14
Клещи натяжные 15
Хомуты ленточные 15
Ролики монтажные типа МР 16
Ролики раскаточные типа РР 18
Блоки монтажные типа БМ 19
Блок отводной .
Блок полиспастный (ТУ 5221-060-27560230-99) .
Тележка Модель N 13574.00.00.000 .
Основные технические характеристики .
Тележка монтажная Модель № 000.10.00.000 .
Устройство для выполнения работ на поддерживающих гирляндах ВЛ 110-750 кВ (сидение монтера) Модель 13462.18.00.000 .
Устройство для выполнения работ на поддерживающих гирляндах ВЛ 330-1150 кВ. Модель № 000.00.00.000 .
Лебёдка цепная рычажная типа Y-II 21
Таль рычажная типа ТРШР .
Таль рычажная ТР-0,5 .
Схема перекладки ОК из раскаточного ролика в поддерживающий зажим 23
Схема испытания полиспастных блоков .

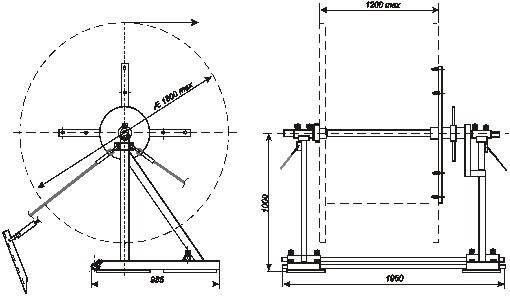

Раскаточное устройство РУ-01
Раскаточное устройство предназначено для раскатки проводов или оптических кабелей с барабанов.
Раскаточное устройство обеспечивает равномерную скорость размотки и нагрузку при подвеске проводов и оптических кабелей, а также исключает свободное раскручивание. Раскаточное устройство оснащено ленточным тормозом, что позволяет оператору легко регулировать торможение барабанов с проводом или кабелем.
Компактные габариты, малая масса позволяют легко транспортировать его по любой местности.
Раскаточное устройство размещается на специальной подставке, которая при монтаже провода закрепляется к земле с помощью винтообразных анкеров.
Основные технические данные и характеристики приведены в таблице.
Марка изделия | Грузоподъемность, т. с.(кН) | Масса, кг | Габариты | Габариты барабана устанавливаемого на РУ | Усилие торможения, кН | |||
L, мм | В, мм | Н, мм | Диаметр, мм | Ширина мм | ||||
РУ-01 | 1,2(12) | 100,0 | 1000 | 1950 | 1400 | 1800 | 1200 | 0,5-5 |

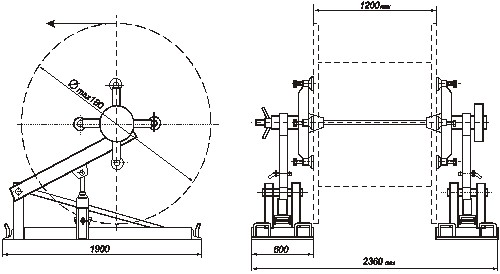

Раскаточное устройство типа РУ - 02
Раскаточное устройство предназначено для раскатки проводов или оптических кабелей с барабанов.
Раскаточное устройство обеспечивает равномерную скорость раскатки и нагрузку при подвеске проводов и оптических кабелей, а также избежания свободного раскручивания. Раскаточное устройство оснащено ленточным тормозом, что позволяет оператору легко регулировать торможение барабанов с проводом или кабелем.
Компактные габариты, малая масса позволяют легко транспортировать его по любой местности.
Раскаточное устройство РУ-2 соответствует техническим требованиям и признано годным к эксплуатации.
Основные технические данные и характеристики приведены в таблице.
Марка изделия | Грузоподъемность, т. с.(кН) | Масса, кг | Габариты | Габариты барабана устанавливаемого на РУ | Усилие торможения, кН | |||
L, мм | В, мм | Н, мм | Диаметр, мм | Ширина, мм | ||||
РУ-02 | 4,0(40) | 260,0 | 1900 | 2360 | 1400 | 1800 | 1200 | 0,5-3 |

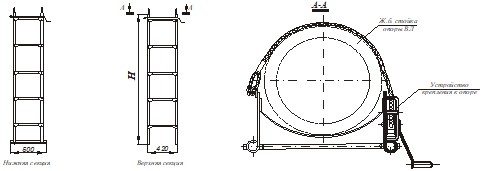

Лестницы монтажные
Лестницы монтажные составные предназначены для подъема линейного персонала на железобетонные опоры ВЛ.
Базовый комплект лестницы состоит из 10 звеньев (секций) - одного нижнего и девяти верхних. По желанию заказчика в комплекте поставки может быть включено любое количество секций различных типоразмеров, но не менее двух.
Секции лестницы изготавливаются трех типоразмеров: 1,0 м (верхняя секция),
1,8 м (нижняя и верхняя секции) и 2,0 м (нижняя и верхняя секции).
Секции размером 1,0 м. изготавливаются только верхними секциями и могут комплектоваться в составе с нижними секциями других типоразмеров.
Лестницы могут использоваться в любое время года при температурах окружающей среды от минус 20ОС до плюс 45ОС.
Пример обозначения секции лестницы:
Грузоподъемность каждой секции лестницы составляет не менее 100 кг.
Секции различных типоразмеров стыкуются друг с другом.
Каждая секция снабжена устройством крепления ее к опоре.
Монтаж секций лестниц осуществляется в соответствии с инструкцией по монтажу.
Лестницы составные выдержали квалификационные испытания и соответствуют ТУ 5221-052-27560230-98 и признаны годными к эксплуатации.
Марка секции лестницы | Высота одной секции Н, м | Наименование секции | Масса одной секции, кг | Примечание |
ЛС-Н-2,0 | 2,0 | Нижняя секция | 5,0 | Изготавливается в комплекте с верхними секциями |
ЛС-В-2,0 | 2,0 | Верхняя секция | 5,0 | Изготавливается в комплекте с нижней секцией |
ЛС-Н-1,8 | 1,8 | Нижняя секция | 4,7 | Изготавливается в комплекте с верхними секциями |
ЛС-В-1,8 | 1,8 | Верхняя секция | 4,7 | Изготавливается в комплекте с нижней секцией |
ЛС-В-1,0 | 1,0 | Верхняя секция | 2,8 | Изготавливается в комплекте с нижними секциями других типоразмеров |
Канаты (тросы)
Канаты (тросы) предназначены для выполнения такелажных работ при подвеске неизолированных проводов линий электропередачи и оптических кабелей на опорах.
Канаты (тросы) за счет специальной конструкции имеют высокую механическую прочность, невысокий коэффициент растяжения и низкий коэффициент кручения.
Поставка канатов (тросов) осуществляется как в бухтах, так и на катушках. Поставка на катушках осуществляется по специальному заказу.
Надежное и быстрое соединение длин канатов (тросов) производится при помощи специальных соединителей. Каждая длина каната (троса) наматывается на специальную катушку, которая при работе устанавливается на лебедку. Для свободной размотки канатов (тросов) во время подготовки трассы к подвеске провода может использоваться подставка под катушку.

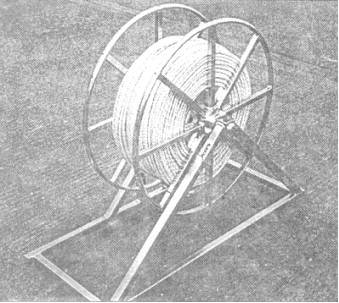

Трос-лидер, намотанный на катушку с подставкой
№ п/п | Тип материала | №№ технических условий | Диаметр каната, мм | Разрывное усилие, не менее, кН | Строительная длина, м |
1 | Капрон | ТУ15-08-3333.5 | 10,0 | 10 | до 400 |
2 | Капрон | ТУ15-08-3333.5 | 12,0 | 17 | до 250 |
3 | Капрон - кевлар | ТО-6-00-05763352-62-93 | 6,0 | 6 | до 1000 |
4 | Капрон - кевлар | ТО-6-00-05763352-62-93 | 8,0 | 10 | до 500 |
5 | Капрон - кевлар | ТО-6-00-05763352-62-93 | 10,8 | 28 | до 500 |
Монтажные соединители – «чулки» типа Ч
Монтажные «чулки» предназначены для соединения троса-лидера с раскатываемым проводом (грозозащитным тросом) или оптическим кабелем и обеспечения свободного прохождения соединения через раскаточные ролики.
Монтажные «чулки» изготавливаются на различные диаметры провода и оптического кабеля и в зависимости от конструкции обладают различным усилием максимального тяжения.
Монтажный «чулок» применяется как в комплекте с вертлюгом, так и раздельно. Общий вид монтажного чулка изображен на рисунке1.
Для соединения концов двух проводов или кабелей используются двойные монтажные «чулки». (рис.2). Характеристики монтажных «чулков» приведены в таблице 1.
Таблица 1.
Марка изделия | Диапазон диаметров захватываемого кабеля (провода), мм | Номинальное усилие раскатки, не более, кН | Разрушающая нагрузка, не менее, кН | Цвет гильзы | Рис. |
Ч-10/15-10 | 10 … 15 | 5.0 | 10.0 | Черный | 1 |
Ч-8/13-15 | 8 … 13 | 7.5 | 15.0 | Белый | 1 |
Ч-13/18-15 | 13 … 18 | 7.5 | 15.0 | Желтый | 1 |
Ч-8/13-24 | 8 … 13 | 12.0 | 24.0 | Красный | 1 |
Ч-13/20-24 | 13 … 20 | 12.0 | 24.0 | Синий | 1 |
Ч-18/26(30)-24 | 18 … 26(30) | 12.0 | 24.0 | Бел.+желт | 1 |
Ч-18/26(30)-60 | 18 … 26(30) | 30.0 | 60.0 | Бел.+красн | 1 |
2Ч-9/13-24 | 9 … 13 | 12.0 | 24.0 | Красный | 2 |
2Ч-13/18-24 | 13 … 18 | 12.0 | 24.0 | Белый | 2 |
Для соединения троса-лидера с раскатываемым электрическим кабелем 0,4 – 20 кВ вдоль ВЛ или в траншее и обеспечения свободного прохождения соединения через раскаточные ролики используются монтажные «чулки», параметры которых приведены в таблице 2.
Таблица 2.
Марка монтажного чулка | Диапазон диаметров захватываемого электрического кабеля D, мм | Номинальное усилие раскатки, не более, кН | Разрушающая нагрузка, не менее, кН | Рис. |
Ч-25/40 - 50 | 25...40 | 25,0 | 50,0 | 1 |
Ч-40/90 - 50 | 40...90 | 25,0 | 50,0 | 1 |
Вертлюги монтажные типа В
Вертлюги монтажные (осевые шарниры) предназначены для соединения троса-лидера с раскатываемым проводом (грозозащитным тросом) или оптическим кабелем с целью исключения в раскатываемых элементах механических напряжений скручивания.
Вертлюг применяется в комплекте с монтажным чулком типа Ч.
Общий вид вертлюга изображен на фото№1.
Характеристики вертлюгов приведены в таблице.

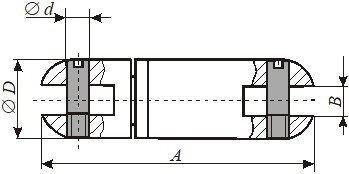

Марка вертлюга | А, мм | D, мм | В, мм | d, мм | Максимальная допустимая нагрузка, не более, кН | Масса, кг |
В-01 | 92 | 24 | 8 | 8 | 7,35 | 0,2 |
В-02 М | 156 | 42 | 16 | 12 | 14,7 | 0,66 |
фото №1.

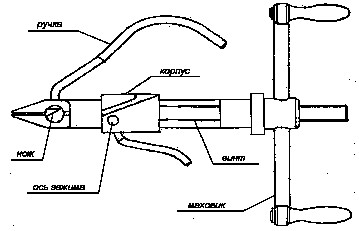

Клещи натяжные
Клещи натяжные предназначены для монтажа ленточных хомутов, используемых для крепления узлов подвески ОК на опорах (круглого сечения) связи, воздушных линий электропередачи различного класса напряжений, опорах контактной сети железной дороги, элементах зданий и сооружений.
Хомуты ленточные
Хомуты ленточные ТУ 3449-041-27560230-98 предназначены для крепления конструкций различного назначения к круглым железобетонным и металлическим опорам. Хомуты поставляются вместе со специальным инструментом: клещами натяжными.
Хомут ленточный состоит из:
- ленты монтажной 0,8 х20 мм (лента поставляется в кассетах длиной по 40 м).
- замка – фиксатора.
Лента и замок – фиксатор изготавливаются из коррозионно-стойкой стали.
Ролики монтажные типа МР
Ролики монтажные применяются для работ, связанных с раскаткой самонесущих диэлектрических оптических кабелей и грозозащитных тросов со встроенным оптическим кабелем при монтаже на опорах воздушных линий электропередачи, контактной сети железных дорог, линий уличного освещения и городского электротранспорта, а также при подвеске и ремонте проводов на линиях электропередачи.
Ролики изготавливаются с внешним диаметром до 144 мм. Ролики обладают конструкцией, обеспечивающей легкое снятие и установку их на консолях.
Основные технические данные и характеристики приведены в таблице.
Рис. 1. Рис. 2.
Марка изделия | Аналог | Разрушающая нагрузка, кН | Масса, кг | Радиус (R), мм | Внутренний диаметр (D), мм |
МР-3,0-01 | - | 3,0 | 1,5 | 13 | 80 |
МР-15,0-01 | - | 15,0 | 3,5 | 22 | 144 |

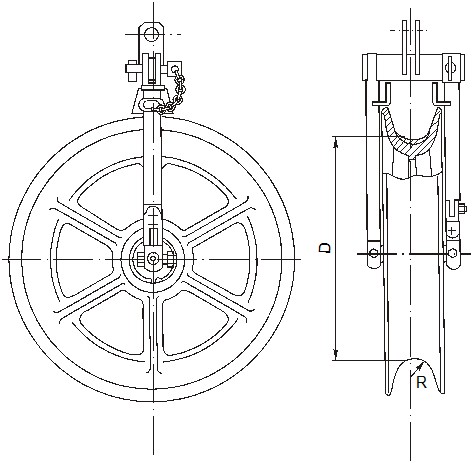

Ролики раскаточные типа РР
Ролик раскаточный предназначен для работ, связанных с подвеской, ремонтом проводов и грозозащитных тросов на воздушных линиях электропередачи, а также с раскаткой самонесущих диэлектрических оптических кабелей и грозозащитных тросов со встроенным оптическим кабелем на опорах воздушных линий электропередачи, контактной сети железных дорог, линий уличного освещения и городского электротранспорта с пролётами до 500 м.
Внутренняя поверхность ручья ролика может быть покрыта слоем резиновой смеси на основе уретановых каучуков.
Основные характеристики приведены в таблице.
Марка изделия | Разрушающая нагрузка, кН | Масса, кг | Радиус (R), мм | Внутренний диаметр (D), мм |
РР-180-2000 | 20 | 5,5 | 20 | 180 |
РР-260-2000 | 20 | 8,0 | 24 | 260 |
РР-350-4000 | 40 | 13,0 | 28 | 350 |
РР-620-4000 | 40 | 29 | 25 | 620 |
Блоки монтажные типа БМ
Блоки монтажные типа БМ применяются для выполнения монтажных работ, подъёма грузов и устройства полиспастных систем.
Для прикрепления блоков к траверсам опор или другим конструкциям используется стандартная сцепная арматура.
Основные технические характеристики
Марка изделия | Тяговое усилие, кН | Диаметр каната, мм | Диаметр ролика, мм | Масса, кг |
БМ-1,6 | 16 | 9,7 | 125 | 6 |
БМ-3,2 | 32 | 13,5 | 150 | 9 |
БМ-5 | 50 | 16,5 | 200 | 16 |

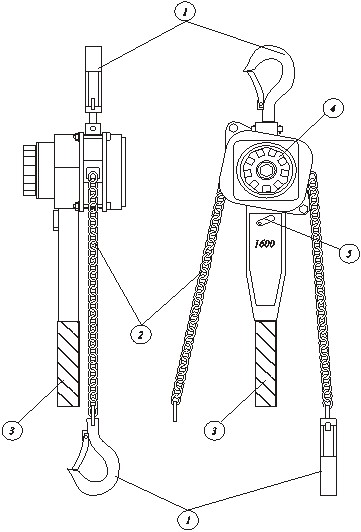

Лебёдка цепная рычажная типа Y-II
Лебёдка цепная предназначена для монтажных работ с усилием тяжения до 1600 кг. Рабочий ход цепи – 1,5 м, вес лебёдки – 9,5 кг.
Общий вид лебёдки изображён на рисунке, а её основные элементы приведены в таблице.
Лебёдка цепная производится ЗАО "Средне-волжская промышленная компания", г. Ульяновск.
ЭССП осуществляет поставки этих изделий для комплектации монтажных бригад, выполняющих строительно-монтажные работы по подвеске оптических кабелей и ремонту электрических проводов.
№ п/п | Наименование элемента лебёки | Кол-во, шт. |
1. | Крюк | 2 |
2. | Цепь | 1 |
3. | Ручка | 1 |
4. | Механизм зубчатой передачи | 1 |
5. | Рычаг регулировки (верх-нейтраль-низ ) | 1 |

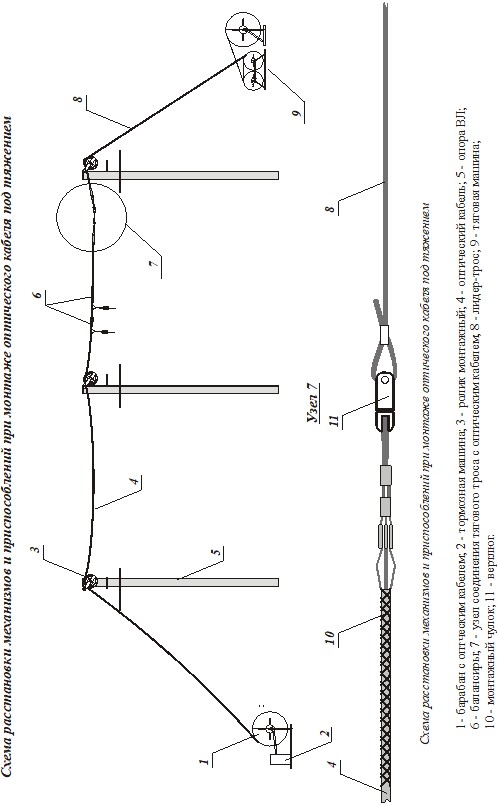

Схема перекладки ОК из раскаточного ролика в
поддерживающий зажим
Положение 1
Положение 2
Положение 3
Приложение
Инструкция по монтажу.
Ролик монтажный типа МР
для такелажных работ, а также подвески проводов и оптических
кабелей на опорах ВЛ различного класса напряжения.
1. Введение.
1.1. Ролики монтажные разработаны и изготовлены научно-производственным предприятием ().
1.2. Настоящая инструкция содержит правила использования роликов типа МР при монтаже.
2. Назначение.
2.1. Ролики монтажные предназначены для выполнения работ связанных с раскаткой оптических кабелей, грозозащитных тросов со встроенным оптическим кабелем или проводов по опорам воздушных линий электропередачи, контактной сети и автоблокировки железных дорог, линий уличного освещения и городского электротранспорта, а также раскаткой и ремонтом проводов на линиях электропередачи. Не рекомендуется работа с стальными канатами.
2.2. Для монтажа тяжёлых проводов (кабелей) на линиях электропередачи и на переходах через большие реки и другие препятствия применяются ролики, позволяющие при натяжении проводов (кабелей) последовательно пропускать такелажный трос и провод (кабель) вместе с соединительными зажимами.
3. Конструкция.
3.1. Ролик монтажный (рис.1) состоит из боковых щёк с проушинами, внутри которых размещается ролик, ось ролика. Вместо проушин боковые щёки могут изготавливаться в комплекте с другими элементами крепления (подвески) ролика, например крюками, скобами, петлями и т. п.
3.2. Ролики обладают конструкцией, обеспечивающей лёгкое снятие и установку их на консолях.
Рис.1.
3.3. Для предотвращения спадания каната с ролика к боковым щекам с обоих сторон привариваются ограничители. Боковые щёки и ограничители создают жёсткую обойму, защищающую ролики от ударов.
4. Общие указания.
4.1. Для каждого каната (кабеля, провода) выбирается ролик по его допустимой разрушающей нагрузке, массе, радиусу ручья и внутреннему диаметру. Кроме того, следует убедиться в том, что канат (узел соединения тягового троса с оптическим кабелем) свободно входит в ручей ролика и не расширяет реборды.
4.2. Для обеспечения операции по протаскиванию каната через ролики они выполняются разъёмными, с откидной щекой.
5. Использование монтажного ролика.
5.1. Перед использованием монтажного ролика производится его проверка путём визуального осмотра. На поверхности ролика не допускается наличие заусенцев, острых углов, трещин и других внешних дефектов, ручей ролика протирается ветошью.
Зажим поддерживающий спирального типа
ПСО-DП-13
Инструкция по монтажу
1.Введение
1.1.Зажимы поддерживающие спиральные ПСО-DП-13 разработаны и изготовлены научно-производственным предприятием ()
Адрес: 127566 г. Москва, Высоковольтный проезд, д. 13А;
Тел. (095) 473-92-03,
1.2. Настоящая инструкция содержит правила монтажа поддерживающего спирального зажима марки ПСО-DП-13 (например: ПСО-14,0П-13 для кабеля диаметром 14 мм.), где П – поддерживающий зажим, С – спиральный, О – оптический кабель, 14 (общее обозначение – D-диаметр оптического кабеля, П – протектор, 13 – модификация зажима (ТУ 3445-019-27560230-2000).
2. Назначение
2.1. Зажимы предназначены для поддерживающего крепления волоконно-оптического кабеля на опорах воздушных линий электропередачи до 10 кВ, контактной сети железных дорог, освещения, наземного электротранспорта и связи с длинами пролетов до 150 м и углами поворотов трассы до 20°.
3. Конструкция

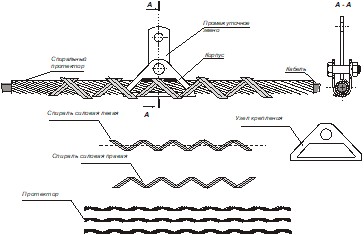

3.1. Зажим ПСО-DП-13 (рис. 1) включает в себя:
- Протектор, выполненный из спиральных прядей (от 3-х до 5), проволоки в прядях соединены в трех местах термоусадочной трубкой или склеены между собой; Силовая спираль левая, проволоки пряди соединены клеем, на внутреннюю поверхность нанесен абразив; Силовая спираль правая, проволоки пряди соединены клеем, на внутреннюю поверхность нанесен абразив; Узел крепления, содержащий корпус, заклепку 16х40, шайбу и шплинт (заклепка может быть заменена болтом и гайкой); Промежуточное звено (по согласованию с Заказчиком).
Наименование силовой спирали –«правая» и «левая» обусловлены направлением навивки спирали.
3.2. Зажимы устанавливаются на узлах крепления, предусмотренные проектом.
Рис. 1
4. Общие указания
4.1.ВНИМАНИЕ: Зажим может быть смонтирован только на указанный в маркировке диаметр кабеля! (отклонение от номинального диаметра у кабеля может быть на величину не более + 0,5 мм).
4.2. Перемонтаж зажима ЗАПРЕЩЕН.
5.Монтаж зажима
5.1. Монтаж протектора (первый вариант навивки прядей протектора на всю длину спирали).

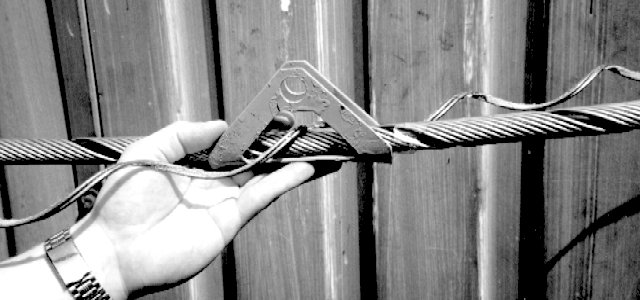

5.1.1. Первый вариант (основной). Очистить и протереть кабель в месте установки зажима.

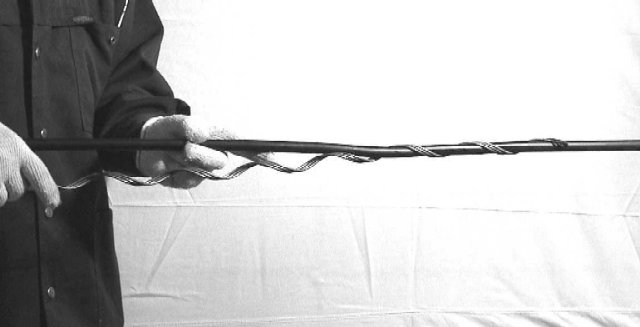

5.1.2. Приложить прядь протектора к кабелю так, чтобы метка на средине пряди совпадала с расположением точки подвески, навить на кабель (Рис. 2).
|
|
Рис. 2. Рис. 3.
5.1.3.Каждую последующую прядь монтировать по отношению к предыдущей пряди таким образом, чтобы она прижималась к ней вплотную (Рис. 3). Не допускаются перехлесты прядей и проволок, выпирание проволок более чем на 1 мм.
ВНИМАНИЕ: Для предотвращения повреждения оболочки и волокон оптического кабеля концы прядей протектора отогнуты.
При навивке прядей допускается смещение концов относительно друг друга на 15-20 мм.
5.2. Установка протектора на кабель (второй способ – навивка прядей протектора от средины (от метки) прядей в две стороны).
5.2.1. Очистить и протереть кабель в месте установки протектора.

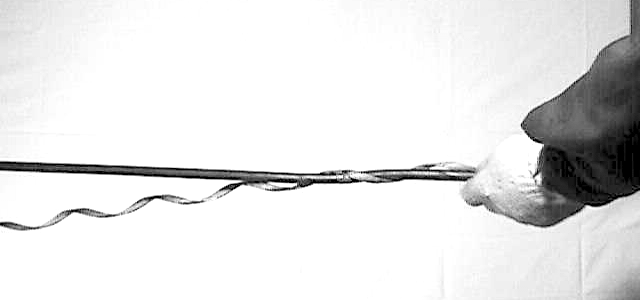

5.2.2. Приложить прядь протектора к монтируемому кабелю так, чтобы метка на средине пряди совпадала с местом крепления зажима на опоре.

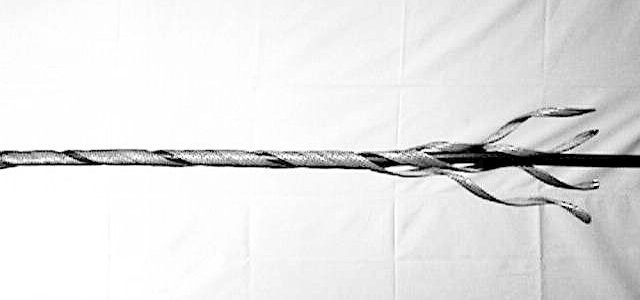

5.2.3. Начиная от середины (от метки) прядь протектора навить на кабель сначала в одну сторону от средины, затем в другую. (Рис.4 ).

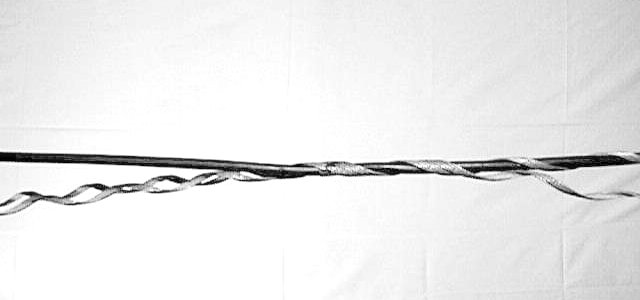

5.2.4.Наложить вторую прядь протектора у метки, навить ее на кабель плотно совместив края с предыдущей прядью (Рис. 5). Каждая последующая прядь в процессе навивки должна прижиматься к предыдущей пряди. На установленном протекторе перехлесты прядей, их выпирание, более чем на 1 мм не допускается.
|
|
Рис. 4 | Рис.5 |
5.2.6. Поочередно по полшага навить пряди протектора на кабель от середины (от метки) сначала в одну сторону, следя за тем, чтобы они ложились плотно и без перехлестов. Каждая последующая прядь в процессе навивки должна прижиматься к предыдущей пряди. На установленном протекторе перехлесты прядей, их выпирание, более, чем на 1 мм не допускается.
ВНИМАНИЕ: Для предотвращения повреждения оболочки и волокон оптического кабеля концы прядей протектора отогнуты наружу по отношению к кабелю.
Отогнутые концы проволок прядей протектора при укладке на кабель необходимо отводить в сторону от кабеля, чтобы они не цеплялись за концы проволок предыдущих прядей (Рис. 7).ВНИМАНИЕ! При смещении концов протектора точка подвеса кабеля совпадает только с центральной меткой пряди протектора, которая навивается ПЕРВОЙ.
Рис. 6 Рис. 7
Монтаж силовых спиралей

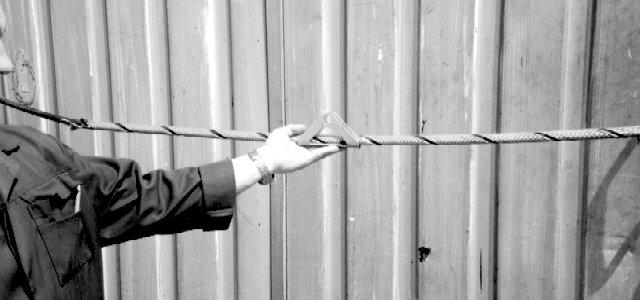

5.4.1. Вложить кабель с навитым протектором в корпус в месте подвески кабеля (центральная метка на пряди протектора, навиваемой первой) (рис. 8).

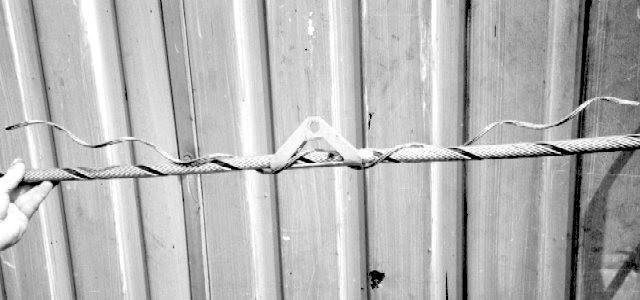

5.4.2. Вставить левую силовую спираль в боковые отверстия, совместив центральную метку силовой спирали с центральной меткой пряди с центром корпуса (рис.8).
5.4.3. Навить левую силовую на кабеля по обе стороны от корпуса. При этом коуш (рис.9)
|
|
Рис.8 | Рис.9 |
5.4.4. Вставить правую силовую спираль в боковые отверстия корпуса совместив центральные метки левой и правой силовых спиралей.(рис.10)

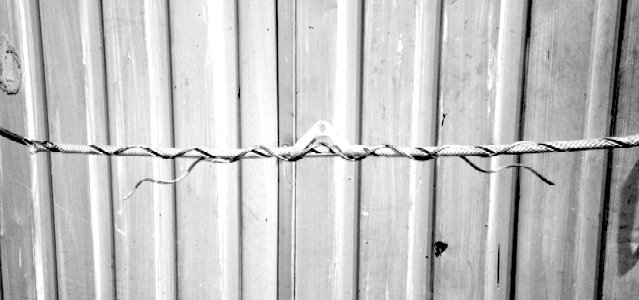

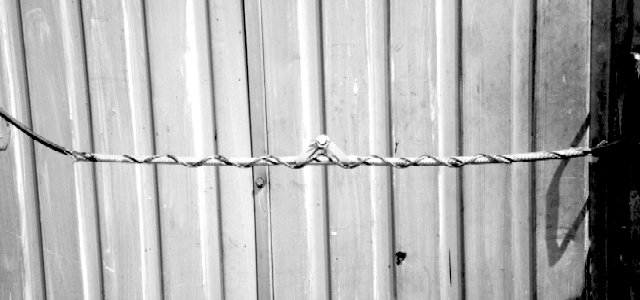

Навить правую силовую спираль на кабель (рис.11) Силовые спирали должны быть навиты крестообразно (рис.12). Общий вид поддерживающего крепления оптического кабеля на железобетонной опоре приведен на рис. 13.
|
|
Рис. 10 | Рис. 11 |
|
|
Рис.12 | Рис. 13 |
5.2. Для подъёма тяжёлых роликов на опоры используются лёгкие ролики и соответствующие этим роликам канаты (рис.2). Ролики крепятся к траверсам (консолям) опор крюком либо проушиной (при необходимости используется сцепная арматура ( рис.3).
Рис.2. Рис.3.
5.3. Перед укладкой тягового каната на ролик отодвигается одна боковая щека с проушиной (пол.1) либо открывается откидная щека. Канат укладывается в ручей ролика (пол.2), боковая щека с проушиной (откидная щека) закрывается (пол.3) (рис.4).
положение 1 положение 2 положение 3
Рис.4.
5.4. Выполнить работы по раскатке оптического кабеля, провода, троса и крепление его в натяжном или поддерживающем зажиме.
5.5. Демонтаж ролика осуществляется в обратной последовательности.
