Назначение контактов


Клеммник

Цепь

К1

Com1 (Общий дискретного выхода 1, канал 1)

К2

Out1 (Дискретный выход 1, канал 1)

К3

Com2 (Общий дискретного выхода 2, канал 2)

К4

Out2 (Дискретный выход 2, канал 2)

К5

Out3 (Дискретный выход 3, канал 3)

К6

Com3 (Общий дискретного выхода 3, канал 3)

К7

Out4 (Дискретный выход 4, канал 4)

К8

Com4 (Общий дискретного выхода 4, канал4)

Х1

Назначение контактов разъема Х1:


Номер контакта

Обозначение

Назначение

1

Data+

Линия Data+ интерфейса RS-485

2

Data-

Линия Data - интерфейса RS-485

3

Uпит.

Вход напряжения питания

4

Uпит. рез.

Вход резервного напряжения питания

5

Gnd

Общий провод для основного и резервного источников питания

Расположение индикатора включения и уровня сигнала.

Вид модуля сверху:




  Pow  DO1 DO2  DO3 DO4


ООО "АКОН-Москва"
г. Санкт-Петербург, Богатырский пр-кт, д.18-А

+7 950 045-65-75

*****@***com. ru

www. . ru


Четырёхканальный модуль дискретного вывода  с гальванической развязкой и интерфейсом RS-485

WAD-DIO-MAXPro (4DO PWM)

Технический паспорт



  2016

1. Основные технические характеристики.

Модуль WAD-DIO-MAXPro предназначен для дискретного управления нагрузками с максимальным током через открытый коллектор 300мА и коммутируемым напряжением до 30В, принимая сигналы управления по линиям интерфейса  RS-485.

Количество выходных каналов – 4.

Параметры выходов:

Тип канала – открытый коллектор.

Дополнительные возможности выходов: ШИМ, программно перенастраиваемая.

Ток нагрузки – до 300мА в для каждого канала.

Кратковременный ток нагрузки (10 мс) – 1А.

Максимальное коммутируемое напряжение – 30В.

Зашита от перенапряжения – есть.

Защита от превышения по току – есть.

Защита от ложного срабатывания – есть, путем чтения-записи разрешающего кода (ключа).

Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.

Подавление помехи общего вида 50/60 Гц не менее 140 дБ.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Входные цепи гальванически изолированы от выходных, питания модуля и интерфейса  RS-485. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В. Потребляемая мощность не более 2.0 Вт.

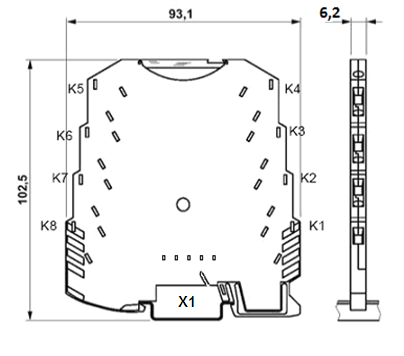

Габариты модуля 102,5х93,1х6,2 мм.

Вес 110 г.

Средний срок службы изделия - 10 лет.

Условия эксплуатации.

Рабочая температура окружающего воздуха  для модуля от -20 до +70 0С. Относительная влажность 98% при +35 0С. Температура хранения от -30 до +90 0С.

Комплект поставки:

1. модуль WAD-DIO-MAXPro Кол-во:  2 шт. № 000..210771116

2. комплект разъемов: ME 6.2 T-BUS-2 – 2шт.

                IMC 1.5/5  – 2шт.

Паспорт (допускается паспорт одного вида на партию до 100шт, в количестве по одному экземпляру на каждые 10 модулей).

Начальные настройки: Базовый адрес – 001, скорость обмена 9600 бод, протокол обмена – ModBus RTU. Свидетельство о приёмке.

Модуль преобразователя WAD-DIO-MAXPro соответствует техническим характеристикам и признан годным к эксплуатации.

  Дата выпуска  11.11.2016 г.

  Подпись лиц, ответственных за приёмку ____________________


Гарантийные обязательства.

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготовителя: Россия, г. Санкт-Петербург, Богатырский пр-кт, д.18‑А. тел: +7 950 045-65-75, *****@***com. ru, www. . ru

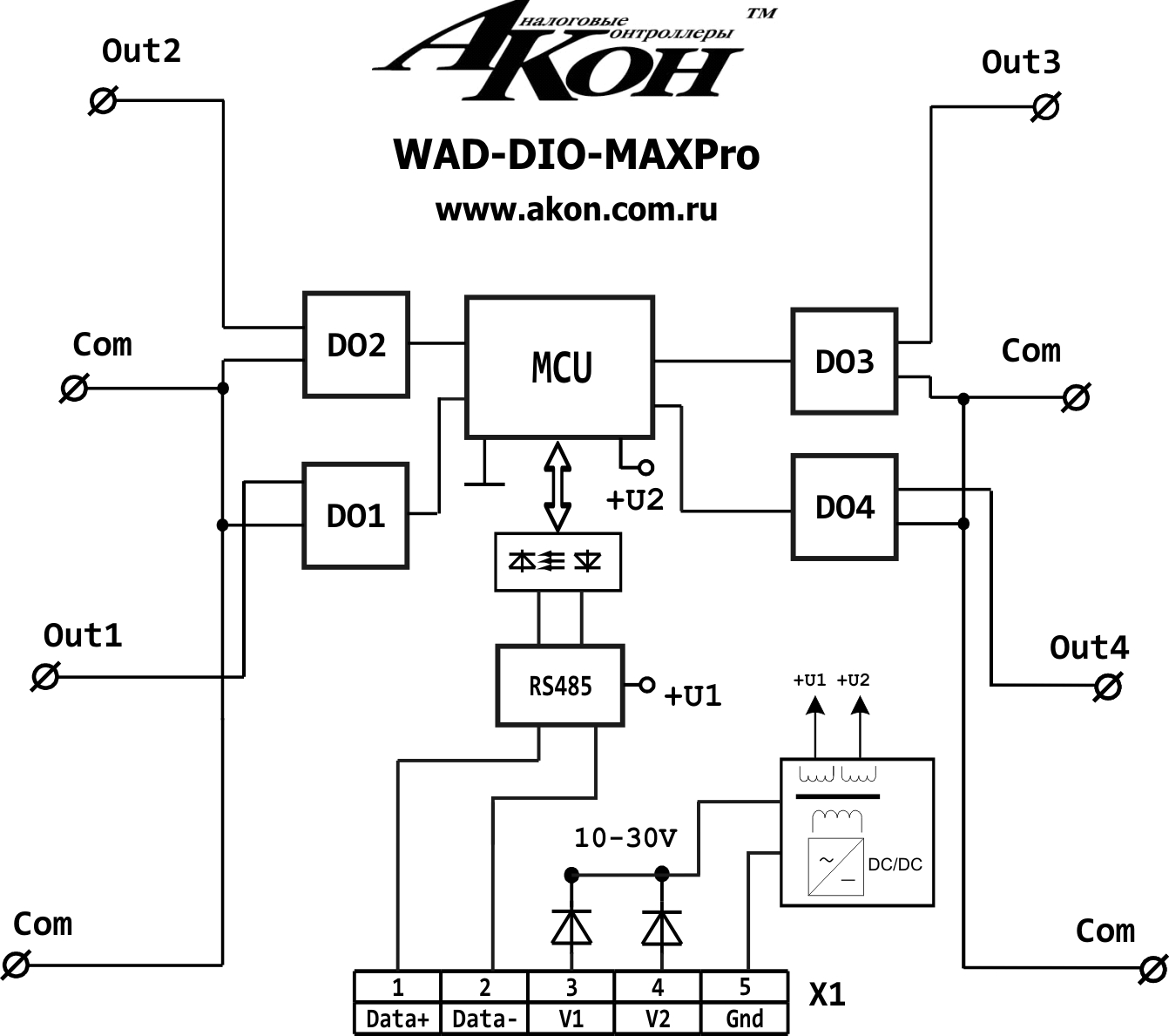

Функциональная схема модуля
