Оценочные средства. для оценки профессиональной квалификации. электромонтёр по выполнению работ повышенной сложности по ремонту и монтажу кабельных линий электропередачи. (4 уровень квалификации) (стр. 3 )

№ задания	Правильные варианты ответа, модельные ответы и (или) критерии оценки	Вес или баллы, начисляемые за правильно выполненное задание
Совмещение в одном кабеле цепей измерения с силовыми и управляющими цепями	1
4.Запрещается
Температура воздуха внутри кабельных туннелей, каналов и шахт в летнее время не должна превышать температуру наружного воздуха более чем	1
на 10°С
На период послеаварийного режима допускается перегрузка по току для кабелей с пропитанной бумажной изоляцией на напряжение до 10 кВ включительно	1
на 30% длительно допустимой нагрузки продолжительностью не более 6 ч в сутки в течение 5 суток, но не более 100 ч в год, если нагрузка в остальные периоды не превышает длительно допустимой.
В кабельных сооружениях должен быть организован систематический контроль за: (выбрать правильные ответы, которых может быть более одного)	1
1.тепловым режимом работы кабелей
2.температурой воздуха
3.работой вентиляционных устройств
При сдаче в эксплуатацию кабельных линий на напряжение до 1000 В должны быть оформлены и переданы организации: (выбрать правильные ответы, которых может быть более одного)	1
3.акты, протоколы испытаний и измерений
4.кабельный журнал
5.скорректированный проект линий
Внеочередные осмотры кабельных линий электропередачи производятся: (выбрать правильные ответы, которых может быть более одного)	1
при отключении кабельной линии релейной защитой
в период паводков
после ливней
Охранные зоны подлежат маркировке путем установки за счет сетевых организаций предупреждающих знаков, содержащих:	1
2.указание на размер охранной зоны, информацию о соответствующей сетевой организации, а также необходимость соблюдения предусмотренных Правилами ограничений
В охранных зонах кабельных линий электропередачи запрещается:	1
3.Размещать свалки.	1
Для предотвращения или устранения аварий работникам сетевых организаций обеспечивается	1
4.беспрепятственный доступ к объектам электросетевого хозяйства, а также возможность доставки необходимых материалов и техники.
Лица, производящие земляные работы, при обнаружении кабеля, не указанного в технической документации на производство работ, обязаны (выбрать правильные ответы, которых может быть более одного)	1
немедленно прекратить эти работы
принять меры к обеспечению сохранности кабеля
в течение суток сообщить об этом сетевой организации, владеющей на праве собственности (ином законном основании) указанной кабельной линией, либо федеральному органу исполнительной власти, осуществляющему федеральный государственный энергетический надзор
После выполнения работ по техническому обслуживанию объектов электросетевого хозяйства, работ по предотвращению или ликвидации аварий на таких объектах или их последствий сетевые организации должны привести земельные участки (выбрать правильные ответы, которых может быть более одного)	1
2. в состояние пригодное для их использования по целевому назначению,
3.в состояние, в котором соответствующие земельные участки находились до выполнения работ,
4.возместить собственникам (землепользователям, землевладельцам, арендаторам) убытки, причиненные при производстве работ
Охранные зоны устанавливаются: (выбрать правильные ответы, которых может быть более одного)	1
1.вдоль подземных кабельных линий электропередачи - в виде части поверхности участка земли, расположенного под ней участка недр (на глубину, соответствующую глубине прокладки кабельных линий электропередачи), ограниченной параллельными вертикальными плоскостями, отстоящими по обе стороны линии электропередачи от крайних кабелей на расстоянии 1 метра
2.при прохождении кабельных линий напряжением до 1 киловольта в городах под тротуарами - на 0,6 метра в сторону зданий и сооружений и на 1 метр в сторону проезжей части улицы);
3.вдоль подводных кабельных линий электропередачи - в виде водного пространства от водной поверхности до дна, ограниченного вертикальными плоскостями, отстоящими по обе стороны линии от крайних кабелей на расстоянии 100 метров;
Охранная зона кабельной линии электропередачи напряжением 10 кВ   А)    Б)  1м   В)	1
Охранная зона кабельной линии электропередачи напряжением 0,4кВ   В)1000мм	1
Минимально допустимое  расстояние от здания до кабельной линии электропередачи напряжением до 1кВ В)0,6м	1
В пределах охранных зон без письменного решения о согласовании сетевых организаций юридическим и физическим лицам запрещаются:	1
1. посадка и вырубка деревьев и кустарников;
Для получения письменного решения о согласовании осуществления действий, предусмотренных Правилами в охранной зоне кабельной линии электропередачи, заинтересованные лица обращаются с письменным заявлением к сетевой организации (ее филиалу, представительству или структурному подразделению), ответственной за эксплуатацию соответствующих объектов электросетевого хозяйства, не позднее чем за	1
3)15 рабочих дней до осуществления необходимых действий.
Письменное решение о согласовании производства взрывных работ в охранных зонах  кабельных линий электропередачи выдается только после представления лицами, производящими эти работы,	1
1.оформленной в установленном порядке технической документации (проекты, паспорта и т. п.), предусмотренной правилами безопасности при взрывных работах, установленными нормативными правовыми актами
В пределах охранных зон кабельных линий электропередачи без письменного решения о согласовании сетевых организаций юридическим и физическим лицам запрещаются: (выбрать правильные ответы, которых может быть более одного)	1
1.строительство, капитальный ремонт, реконструкция или снос зданий и сооружений;	1
2.горные, взрывные, мелиоративные работы, в том числе связанные с временным затоплением земель;
3.дноуглубительные, землечерпальные и погрузочно-разгрузочные работы, добыча рыбы, других водных животных и растений придонными орудиями лова, устройство водопоев, колка и заготовка льда;
5.полевые сельскохозяйственные работы, связанные с вспашкой земли	1
Отказ сетевых организаций в выдаче письменного решения о согласовании осуществления в охранных зонах кабельных линий электропередачи земляных работ, требующих согласования,	1
4.может быть обжалован в суде
При проведении работ, не связанных с раскопкой, прокладкой или ремонтом кабелей, применение землеройной техники	1
на расстоянии менее 1 м, а ударных и вибропогружных механизмов менее 5 м от кабельной трассы не допускается.
Кабели с изоляцией из СПЭ целесообразно применять в кабельных линиях распределительных электрических сетей при необходимости: (выбрать правильные ответы, которых может быть более одного)	1
передать большую электрическую мощность;
обеспечить высокий уровень надежности передачи электрической энергии по кабельным линиям;
выполнить проект кабельной линии, трасса которой проходит по территории с большой разностью высот (уровней прокладки);
обеспечить качественную утилизацию;
выполнить проект линий электропередачи с повышенным уровнем экологической и пожарной безопасности. напряжение
Допускается ли работа кабельных линий электропередачи с замыканием на землю до устранения повреждения?	1
допускается в сетях с изолированной нейтралью или с компенсацией емкостных токов.
Активная  мощность  Р представляет  собой  энергию,  которая  выделяется  в  единицу  времени, в  виде  теплоты  на  участке  цепи  с  активным  сопротивлением. Измеряется - Ватт (Вт) Реактивная  мощность  Q  пропорциональна  значению  энергии,  которая  отдается  источником  питания  на  создание  переменной  составляющей  электрического  и  магнитного поля  индуктивности  и  емкости. Измеряется – вар Коэффициент мощности показывает какую долю полной мощности составляет активная мощность	1
Выбрать формулу для расчёта полной электрической мощности 2	1
Кабельная линия электропередачи; КЛ	1
Линия электропередачи, выполненная одним или несколькими кабелями, уложенными непосредственно в землю, кабельные каналы, трубы, на кабельные конструкции
Кабельная электрическая сеть	1
Электрическая сеть, имеющая только кабельные линии электропередачи
Правила проведения вдоха ИВЛ способом "изо рта в рот". Расположить правила в соответствие с Инструкцией Правило первое. Плотно прижаться губами к губам пострадавшего и сделать в него максимальный выдох. Если во время проведения вдоха ИВЛ пальцы правой руки почувствуют раздувание щек, можно сделать безошибочный вывод о неэффективности попытки вдоха. Правило второе Если вторая попытка вдоха ИВЛ оказалась неудачной, то необходимо сделать 30 надавливаний на грудину, повернуть пострадавшего на живот, очистить пальцами ротовую полость и только затем сделать вдох ИВЛ. Правило третье Если первая попытка вдоха ИВЛ оказалась неудачной, следует увеличить угол запрокидывания головы и сделать повторную попытку. Правило четвертое Запрокинуть голову пострадавшего и удерживать ее в таком положении до окончания проведения вдоха. Правило пятое Правой рукой обхватить подбородок так, чтобы пальцы, расположенные на нижней челюсти и щеках пострадавшего, смогли разжать и раздвинуть его губы. Правило шестое Левой рукой зажать нос.	1
Правила проведения непрямого массажа сердца и безвентиляционной реанимации. Расположить правила в соответствие с Инструкцией Правило первое Переместить центр тяжести на грудину пострадавшего и проводить непрямой массаж сердца прямыми руками Правило второе Продавливать грудную клетку не менее чем на 3-5 см с частотой не реже 60 раз в минуту. Правило третье По возможности приложить холод к голове. Правило четвертое Расположить основание правой ладони выше мечевидного отростка так, чтобы большой палец был направлен на подбородок или живот пострадавшего. Левую ладонь расположить на ладони правой руки. Правило пятое . Каждое следующее надавливание начинать только после того, как грудная клетка вернется в исходное положение. Правило шестое Оптимальное соотношение надавливаний на грудную клетку и вдохов искусственной вентиляции легких - 30:2, независимо от количества участников реанимации.	1
Если сопротивления всех резисторов одинаковы и равны 6 Ом, то эквивалентное сопротивление цепи, изображенной на рисунке, равно…	1
2
Кабель из сшитого полиэтилена. Выполнить соответствие рисунку. 1 - круглая многопроволочная уплотненная алюминиевая или медная токопроводящая жила (ТПЖ); 2 - экран по ТПЖ (экструдированный полупроводящий слой из сшитого полиэтилена); 3 - изоляция кабеля (сшитый полиэтилен Пв); 4 - экран по изоляции (экструдированный полупроводящий слой из СПЭ 5 - слой электропроводящей бумаги или электропроводящей водоблокирующей ленты (г); 6 - экран из медных проволок сечением 16, 25, 35 мм2, поверх которых наложена медная лента; 7 - разделительный слой из кабельной бумаги или прорезиненной ткани; 8 - полимерная лента; 9 - оболочка	1
32.	Число изгибов кабеля из сшитого полиэтилена под углом до 90° на трассах прокладки должно быть. не более 1 на строительную длину кабеля не более 2 на строительную длину кабеля не более 6 на строительную длину кабеля не более 8 на строительную длину кабеля	1
33.	Виды оболочки кабеля из сшитого полиэтилена. Произвести сортировку текстовых блоков. В П полиэтилен повышенной твердости П Пу полиэтилен с увеличенной толщиной оболочки Пнг – HF В поливинилхлоридный пластикат Пнг – HF Внг-LS пластикат повышенной пожарной безопасности Пу Пнг – HF полимерная композиция пониженной горючести, не содержащая галогенов	1
34.	Какому закону Кирхгофа соответствует формула ∑ I = 0	1
Первому
35.	Электрическая мощность – это физическая величина, характеризующая скорость передачи или преобразования электроэнергии  (работа,  произведенная  за  единицу  времени). Поставьте в соответствие определению формулу.	1

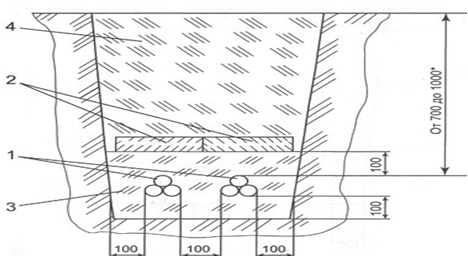

36.	При прокладке нескольких кабелей из сшитого полиэтилена в траншее концы кабелей, предназначенных для последующего монтажа соединительных муфт. (выбрать правильные ответы)	1
следует располагать со сдвигом мест соединений на соседних кабелях не менее, чем на 2 м.
При этом должен быть оставлен запас кабеля длиной необходимой для монтажа муфты, а также укладки дуги компенсатора (длиной на каждом кабеле не менее 35 см для кабелей напряжением 10 кВ и не менее 40 см для кабелей напряжением 20-35 кВ
Запас кабеля укладывается в виде колец (витков.
37.	Измерение сопротивления изоляции. (выбрать правильные ответы)	1
1.Производится мегаомметром на напряжение 2,5 кВ.
3.Для силовых кабелей до 1 кВ сопротивление изоляции должно быть не менее 0,5 МОм.
4.Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется.
38.	Допускается ли производить испытания кабельной линии путем включения на номинальное напряжение U ном?	1
Допускается. Длительность испытания - согласно указаниям завода-изготовителя.
39.	Кабельные вставки в ВЛ должны  (выбрать правильные ответы, которых может быть более одного)	1
быть защищены по обоим концам кабеля от грозовых перенапряжений защитными аппаратами.
Заземляющий зажим защитных аппаратов, металлические оболочки кабеля, корпус кабельной муфты должны быть соединены между собой по кратчайшему пути.	1
Заземляющий зажим защитного аппарата должен быть соединен с заземлителем отдельным проводником.
40.	Отверстия в ограждающих конструкциях зданий и помещений после прокладки токопроводов и других коммуникаций следует заделывать материалом, обеспечивающим огнестойкость не ниже огнестойкости самой ограждающей конструкции,	1
но не менее 45 мин.
41.	Перекрытия кабельных каналов и двойных полов должны быть выполнены съемными плитами из несгораемых материалов вровень с чистым полом помещения.	1
Масса отдельной плиты перекрытия должна быть не более 50 кг.
42.	Дать расшифровку марки кабеля ААБ2л 3х35-10	1
43.	Дать расшифровку марки кабеля СБл 3х25-6	1

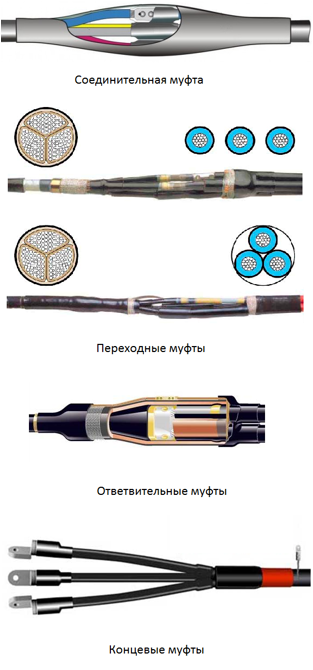

44.	Основные типы муфт для силовых кабелей. Провести расстановку номеров расшифровки надписей.	1
1.Концевая
2. Соединительная
3.Переходная
4.Ответвительная

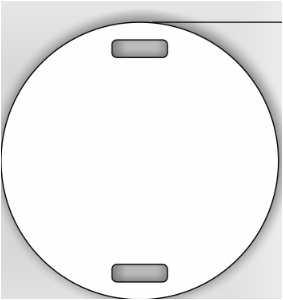

45.	Выбор бирок для установки на силовой кабельной линии электропередачи до 1000В   А)  Б)  В)	1
46.	Выбор табличек для обозначения охранной зоны кабельной линии 10 кВ А)  Б)  В)	1

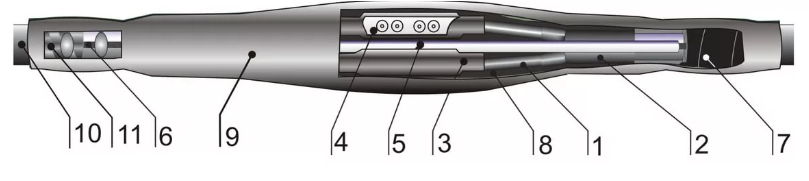

47.	Вписать основные элементы термоусаживаемой соединительной муфты	1
Лента-герметик
Межфазный наполнитель
Трубка наружная
Кабель
Бронеленты
Соединитель болтовой (под опрессовку или пайку)
Трубка ХВТ
Провод заземления
Трубка изолирующая
Перчатка изолирующая
Манжета изолирующая

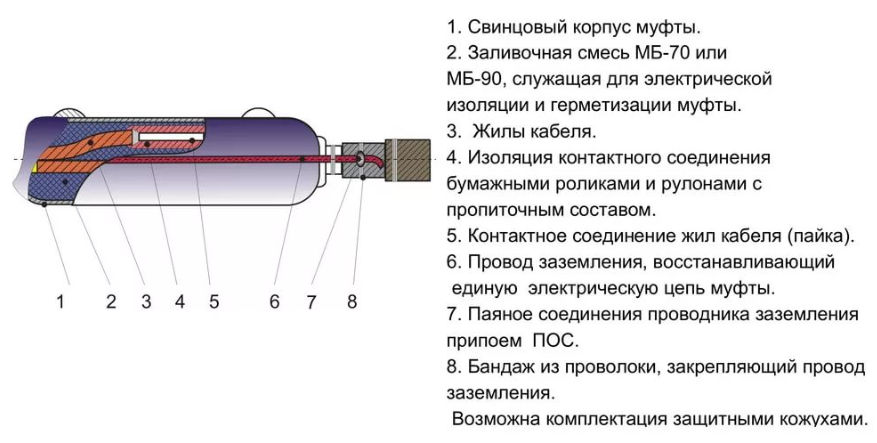

48.	Указать на рисунке основные элементы свинцовой соединительной муфты	1

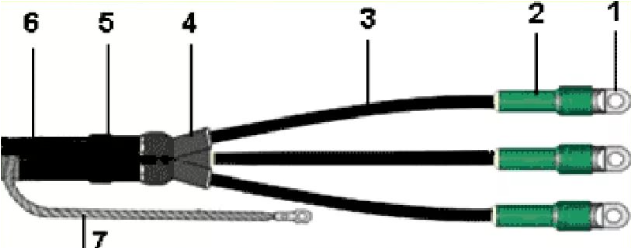

49.	Вписать основные элементы термоусаживаемой  концевой  муфты	1
Манжета концевая
Трубка жильная и мажета пальцевая
Проводник заземления
Мажета поясная
Термоусаживаемая перчатка
Наконечник
Лента-регулятор для выравнивания электрического поля
50.	Укажите последовательность организационных мероприятий при выполнении  работ в электроустановках.	1
Оформление работы нарядом-допуском, распоряжением или перечнем работ, выполняемых в порядке текущей эксплуатации
Выдача разрешения на подготовку рабочего места и на допуск к работе
Допуск к работе
Надзор во время работы
Оформление перерыва в работе, переводов на другое рабочее место, окончания работы
51.	Укажите категории персонала организаций в отношении группы по электробезопасности. Руководители и специалисты, на которых возложены обязанности по организации технического и оперативного обслуживания, проведения ремонтных, монтажных и наладочных работ в электроустановках Административно-технический Персонал, осуществляющий оперативное управление и обслуживание электроустановок (осмотр, оперативные переключения, подготовку рабочего места, допуск и надзор за работающими, выполнение работ в порядке текущей эксплуатации) Оперативный Ремонтный персонал, специально обученный и подготовленный для оперативного обслуживания в утвержденном объёме закрепленных за ним электроустановок Оперативно-ремонтный Персонал, обеспечивающий техническое обслуживание и ремонт, монтаж, наладку и испытание электрооборудования Ремонтный Персонал, у которого в управляемом им технологическом процессе основной составляющей является электрическая энергия (электросварка, электродуговые печи, электролиз), использующий в работе ручные электрические машины, переносной электроинструмент и светильники Электро-технологический Персонал, не попадающий под определение «электротехнического» и «электротехнологического» персонала	1
52.	Признаки клинической смерти	1
Отсутствие дыхания
Отсутствие реакции зрачков на свет	1
Отсутствие сознания
"Селедочный" блеск глаз
Отсутствие пульса на сонной артерии
Синюшность кожных покровов

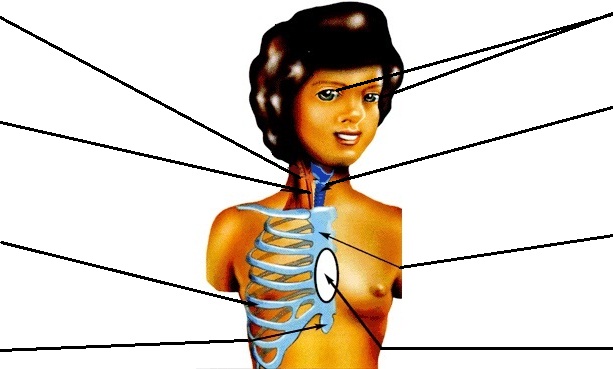

53.	Анатомические ориентиры, необходимые для проведения сердечно-легочной реанимации.	1
Кивательная мышца
Сонная артерия
Ребра
Мечевидный отросток
Зрачки
Трахея и хрящи гортани
Грудина
Место непрямого массажа
54.	Каково минимальное допустимое расстояние от людей и применяемых ими приспособлений до токоведущих частей концевой кабельной муфты, находящихся под напряжением 35 кВ?	1
Не нормируется
0,6 м
1,0 м
1,5 м
55.	Огнетушителями какого типа запрещено тушить возгорания оборудования, находящегося под напряжением?	1
Хладоновыми
Углекислотными
Пенными
Порошковыми
56.	Какие факторы (условия) характеризуют производственные помещения с повышенной опасностью согласно классификация по степени опасности поражения электрическим током?	1
токопроводящая пыль
особая сырость
химически активная или органическая среда
токопроводящие полы
высокая температура
57.	Назовите обязательные условия (критерии) характеризующие электроприемники первой категории надежности электроснабжения.	1
Электроприемники в нормальных режимах должны обеспечиваться электроэнергией от двух независимых взаимно резервирующих источников питания
Перерыв электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен на время автоматического восстановления питания
Перерыв электроснабжения при нарушении электроснабжения от одного из источников питания может быть допущен на время, необходимое для включения резервного питания действиями дежурного персонала или выездной оперативной бригады
Для электроснабжения должно предусматриваться дополнительное питание от третьего независимого взаимно резервирующего источника

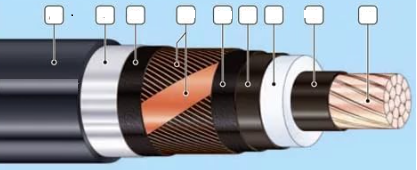

58.	Указать элементы силового кабеля на рисунке	1
Медная токоведущая жила 1
Наружная оболочка из полиэтилена 9
Изоляция из сшитого полиэтилена 3
Медный экран 6
Алюмополимерная лента  8
Внутренний экструдированный  полупроводящий слой 2
Слой обмотки водонабухающей лентой 5
Внешний экструдированный  полупроводящий слой 4
Слой обмотки полупроводящей водонабухающей лентой 7
1

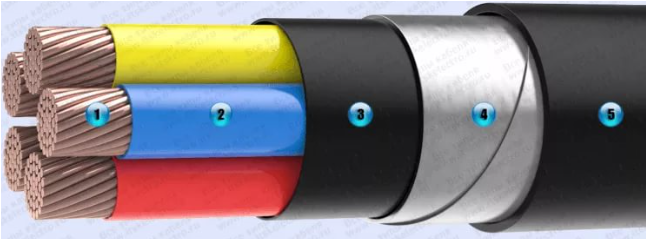

59.	Указать элементы силового кабеля, соответствующие рисунку	1
Броня из стальной оцинкованной ленты
Выпрессованный полиэтиленовый защитный шланг
Фазная изоляция из сшитого полиэтилена
Токоаповодящая жила
Оболочка из полихловинидного пластиката

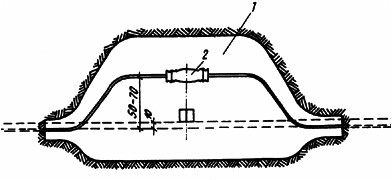

60.	Пояснить цель выноса кабельной муфты с оси кабельной линии электропередачи	1

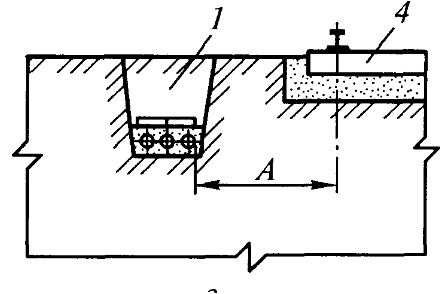

61.	Указать минимально допустимое расстояние от кабельной линии электропередачи до головки крайнего рельса электрифицированной железной дороги А=	1

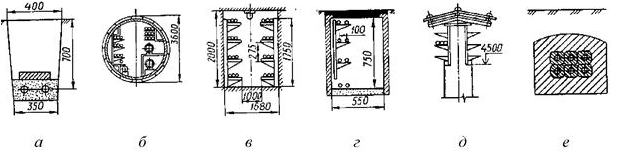

62.	Указать правильное соответствие способов прокладки кабеля	1
Блок
Кабельный канал
Траншея
Туннель
63.	Указать способ прокладки кабельной линии электропередачи в блоке	1
64.	Указать способ прокладки кабельной линии электропередачи в траншее	1
65.	Указать способ прокладки кабельной линии электропередачи в туннеле	1
66.	Указать способ прокладки кабельной линии электропередачи в галерее	1
67.	Указать способ прокладки кабельной линии электропередачи в коллекторе	1

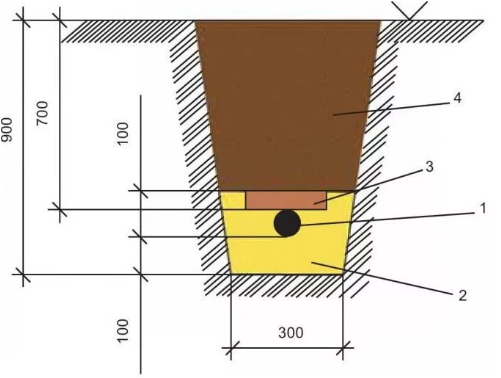

68.	Указать основные элементы прокладки кабеля в траншее	1
4 – засыпонй грунт
1 - силовые кабели
3- песчано-гравийная смесь или рыхлый грунт
2- железобетонные плиты перекрытия или кирпичи	1
69.	Один наряд для одновременного или поочередного выполнения работ на разных рабочих местах одной электроустановки допускается выдавать в следующих случаях: (выбрать правильные ответы, которых может быть более одного)	1
при прокладке и перекладке силовых кабелей, испытаниях электрооборудования;
при ремонте отдельного кабеля в туннеле, коллекторе, колодце, траншее, котловане;
при ремонте кабелей (не более двух), выполняемом в двух котлованах или РУ и находящемся рядом котловане, когда расположение рабочих мест позволяет производителю работ осуществлять надзор за бригадой
70.	Применение землеройных машин, отбойных молотков, ломов и кирок для рыхления грунта над кабелем разрешается производить	1
на глубину, при которой до кабеля остается слой грунта не менее 30 см. Остальной слой грунта должен удаляться вручную лопатами.
71.	В зимнее время к выемке грунта лопатами необходимо приступать только после его отогревания.	1
При этом приближение источника тепла к кабелям допускается не ближе чем на 15 см.
72.	На рабочем месте подлежащий ремонту кабель определяется: (выбрать правильные ответы, которых может быть более одного)	1
при прокладке в туннеле, коллекторе, канале - прослеживанием, сверкой раскладки с чертежами и схемами, проверкой по биркам;
при прокладке кабелей в земле - сверкой их расположения с чертежами прокладки.
73.	Перед разрезанием кабеля или вскрытием соединительной муфты необходимо проверить отсутствие напряжения (выбрать правильные ответы, которых может быть более одного)	1
с помощью специального приспособления, состоящего из изолирующей штанги и стальной иглы или режущего наконечника,
На КЛ с двухсторонним питанием отсутствие напряжения проверяется проколом дистанционным способом с двух сторон от места повреждения кабеля или соединительной муфты.
74.	При ручной прокладке кабеля число работников должно быть таким, чтобы на каждого приходился участок кабеля массой не более	1
г для мужчин и 15 кг для женщин.
75.	Работы в подземных кабельных сооружениях, а также их осмотр со спуском в них должны выполняться по наряду	1
не менее чем тремя работниками, двое из которых - страхующие. Между работниками, выполняющими работу, и страхующими должна быть установлена визуальная и/или голосовая связь. Производитель работ должен иметь группу IV.
76.	В коллекторах, туннелях, кабельных полуэтажах и прочих помещениях, в которых проложены кабели, при работе с использованием пропан-бутана суммарная вместимость находящихся в помещении баллонов не должна превышать	1
л.
77.	Испытывать или прожигать кабели следует	1
со стороны пунктов, имеющих заземляющие устройства.
78.	Перед началом земляных работ в охранной зоне КЛ под надзором персонала организации, эксплуатирующей КЛ, должно быть сделано	1
контрольное вскрытие грунта (шурф) для уточнения расположения и глубины прокладки кабелей,
установлено временное ограждение, определяющее зону работы землеройных машин.
79.	При прожигании кабелей находиться в колодцах	1
Не разрешается
80.	Какая температура должна быть у кабеля, перекладываемого под напряжением?	1
Не ниже +5 °С

12. Задания для практического этапа профессионального экзамена:
