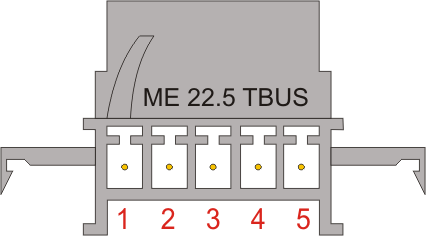

Внешний вид и назначение контактов ответной части к разъему Х5:
Номер контакта | Обозначение | Назначение |
1 | D+ | Линия Data+ интерфейса RS485 |
2 | D- | Линия Data - интерфейса RS485 |
3 | Uпит. | Вход напряжения питания |
4 | Uпит. рез. | Вход резервного напряжения питания |
5 | Gnd | Общий провод для основного и резервного источников питания |

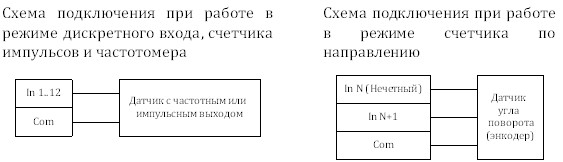

Схема подключения датчиков
При выборе у одного из каналов модуля режима счетчика по направлению, второй (рядом стоящий) канал автоматически перейдет в этот режим. Четные номера каналов являются основными, нечетные - вспомогательными. При этом основной канал считает всегда на увеличение. Вспомогательный канал считает с учетом направления, а частоту сигнала можно считывать с основного канала.
| АКОН» Украина, г. Киев ул. Лебедева-Кумача 5, оф.319 (+38044) 496-29-60 (+38067) 442-33-89 *****@*** www. akon. Skype: wadbus |

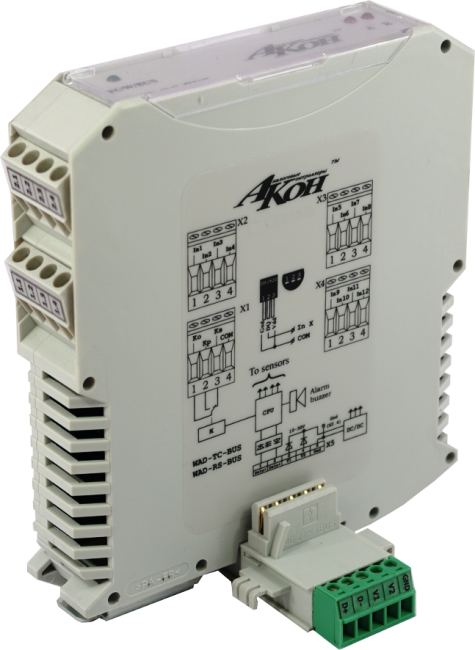

Технический паспорт
WAD-RS-BUS-DryCon
ТУ У 33.2-33056998-001:2009
Двенадцатиканальный модуль преобразования сигналов расходомеров
Групповая гальваническая развязка
Интерфейс RS485 (Modbus RTU)
2016
Основные технические характеристики:
Модуль WAD-RS-BUS-DryCon ТУ У 33.2-33056998-001:2009 предназначен для съема и обработки информации с датчиков расхода типа «сухой контакт» и обмена данными с головным вычислителем по линиям интерфейса RS-485.
Канал контроля температуры внутри модуля: 1.
Количество входных каналов: 12.
Тип входа – «сухой контакт» (замыкание контакта на общий).
Номинальное напряжение на разомкнутом контаке: +3,3В.
Номинальный ток через замкнутый контакт: 1,6мА.
Максимальная частота измерений – 1800Гц.
Схема подключения входов: двухпроводная (один сигнальный, один общий);
трехпроводная для дуальных датчиков (два сигнальных,
один общий).
Защита входов от импульсных перегрузок амплитудой до +/-60В.
Каналы сигнализации:
1) звуковая + светодиодная;
2) релейная.
Задаваемые условия срабатывания сигнализаций:
1) Канал – да/нет.
2) Допустимый диапазон расхода / скороси потока.
Выбор условий и температур для звуковой и релейной сигнализации – независимый.
Предустановка реле – есть.
Параметры реле:
Реле на переключение, нагрузка до 8А, 250В.
Механическая надежность – минимум 20 000 000 срабатываний.
Электрическая надежность при нагрузке 8А 220В – минимум 100 000 срабатываний.
Индикация срабатывания реле – есть.
Защита входа питания от другой полярности и превышения напряжения до +/-60В.
Защита линий интерфейса RS485 от превышения напряжения до +/-60В.
Входные цепи гальванически изолированы от питания модуля и интерфейса. Интерфейс изолирован от питания.
Напряжение гальванической изоляции 1500 В.
Напряжение питания от 10 до 30 В. Рекомендуемое напряжение питания 24В.
Потребляемая мощность - не более 1.5 Вт.
Габариты модуля - 105х114х22,5 мм.
Вес - 130 г.
Средний срок службы изделия - 10 лет.
Крепление – DIN-рейка.
Условия эксплуатации:Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.
Относительная влажность 98% при +35 0С.
Температура хранения от -25 до +90 0С.
Комплект поставки:Модуль WAD-RS-BUS-DryCon 1 шт. № 000
Комплект разъемов: MEP 22.5 BUS 1 шт.
IMC 1.5/5 1 шт.
Паспорт – 1шт. (допускается 1 шт. до 10 комплектов поставки).
Начальные настройки:Адрес – 1.
Скорость обмена - 9600 бод.
Протокол – Modbus RTU.
Формат фрейма – 8:n:1.
Свидетельство о приёмке:
Модуль преобразователя WAD-RS-BUS-DryCon соответствует техническим характеристикам и признан годным к эксплуатации.
Дата выпуска 18.10.2016 г.
Подпись лица ответственного за приёмку __________________________
Гарантийные обязательства:Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319. тел: +380 44 496‑29‑60, +380 67 442‑33‑89 *****@***, www. akon.
Нормативная база:Модули WAD-RS-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.422500.003 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002.

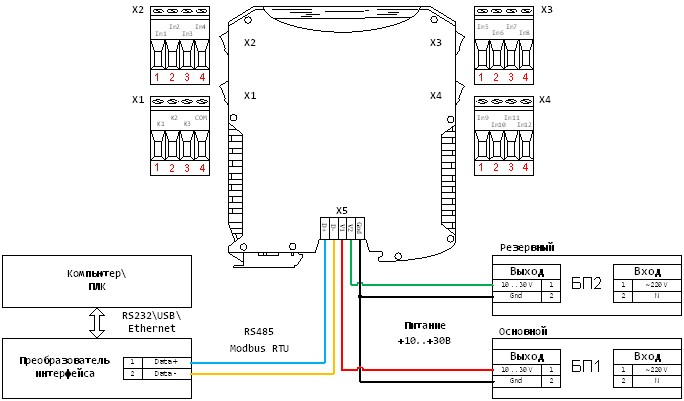

Схема подключения питания и RS485
Назначение контактов разъемов X1-X4
Разъём Х2: | |||
2.1 | 2.2 | 2.3 | 2.4 |
In1 Вход 1 | In2 Вход 2 | In3 Вход 3 | In4 Вход 4 |
Разъём Х1: | |||
1.1 | 1.2 | 1.3 | 1.4 |
K1 Общий контакт реле | K2 Нормально разомкнутый контакт реле | K3 Нормально замкнутый контакт реле | COM Общий входов |
Разъём Х3: | |||
3.1 | 3.2 | 3.3 | 3.4 |
In5 Вход 5 | In6 Вход 6 | In7 Вход 7 | In8 Вход 8 |
Разъём Х4: | |||
4.1 | 4.2 | 4.3 | 4.4 |
In9 Вход 9 | In10 Вход 10 | In11 Вход 11 | In12 Вход 12 |
