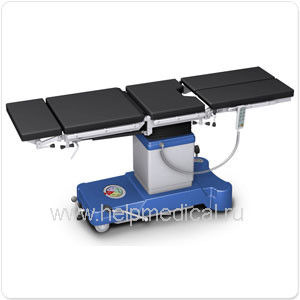

Стол операционный универсальный «ОУК-02-1 ОК-Бета Плюс»
www. helpmedical. ru *****@***ru
Каталожный №: 101.900
Управление - механо-гидравлическая система с дополнительным электрогидравлическим приводом
Грузоподъемность стола 160 кг
Высота стола (без подушек) от 650 до 1100 мм
Длина панели (5-секционная) 2150 мм
Ширина стола 550 мм
Продольный наклон панели стола: По Тренделенбургу 30° По анти-Тренделенбургу 30°
Боковой наклон панели стола:
Вправо 20°
Влево 20°
Регулировка головной секции от -35° до +25°
Регулировка спинной секции от -45° до +75°
Регулировка ножной секции от -90° до 30°
Масса стола 260 кг
Напряжение сети 220 В
Напряжение питания электроприводов 24 В
Краткое описание
Предназначен для проведения операций в общей хирургии, а при использовании специализированных приспособлений — в ортопедии, проктологии, урологии, гинекологии, офтальмологии, отоларингологии, для микрохирургии и эндоскопических вмешательств.
Продольные и боковые наклоны, регулировка спинной секции, а также изменение высоты регулируются плавно благодаря применению электрических, а при необходимости - гидравлических приводов. Наклон головной и ножных секций регулируется с помощью пневмопружин. Стол управляется дистанционно с ручного пульта, что значительно облегчает работу операционной бригады.
Все наружные детали стола и комплект приспособлений изготовлены из нержавеющей стали. Кожух основания изготовлен из нержавеющей стали. Съемные матрасы изготовлены по бесшовной технологии методом литья из пенополиуретана с антистатическим покрытием.
Отличительной особенностью стола ОК-Бета Плюс является наличие встроенного аккумулятора и зарядного устройства, а также индикатора уровня заряда. Дополнительный дублирующий гидравлический привод, с помощью которого производится полное управление столом, обеспечивает бесперебойную работу операционной бригады.
Конструкция
• электрический (с пульта управления с изменением направлений ножными переключателями) и гидравлический (ножной педалью и переключателями) привод управления положением панели стола
• детали стола и приспособлений изготовлены из нержавеющей стали
• передвижное основание стола оснащено центральной блокировкой колес приводимое в действие педалью
• основание стола защищено кожухом из нержавеющей стали
• съемные бесшовные антистатические подушки панели стола, изготовленные из полиуретана, отлично приспособлены для дезинфекции
• конструкция панели стола позволяет выполнять рентгеновские снимки, а также мониторинг С-образным аппаратом
• возможность менять головную с ножными секциями
• регулировка подъема области грудной клетки
• продольное перемещение панели на 315 мм
• 5-секционная панель
• регулировка наклонов спинной секции выполняется электроприводом с пульта
• регулировка наклонов головной и ножных секции выполняется при помощи пневмопружин
• встроенные аккумуляторные батареи
• питание приводов 24 В, напряжение питания сети 220 В
• указатель зарядки аккумуляторной батареи
• возможность крепления дополнительного оснащения, а также специальных приспособлений.
На пульте управления предусмотрен индикатор уровня зарядки батарей
Управление подъемным механическим почечным валиком
Органы управления гидромеханического привода
Операционные столы Медин и применяемые опции
Стандартная функция:
- Головная секция с двумя наклонами (215.000) Ножные секции с поворотом и наклоном (218.000) Батарейное питание АКБ Механизм бокового наклона
Применимая опция:
- Спинная секция с функцией излома (механич.) Подъемный механический почечный валик Сдвиг панели стола в продольном направлении на 300 мм Ножные секции с поворотом и приводным наклоном (219.000) Расширители панели стола (223.000) Удлинитель панели стола (224.000)
Комплект приспособлений для общей хирургии — 1 шт.
Каталожный №: 201.111
Комплект КПП-01
Комплект обладает оптимальной функциональностью при проведении операций в области общей хирургии и анестезиологии. Данный комплект является базовым и входит в стандартную поставку универсальных операционных столов серии «Медин».
В комплекте
• Наркозный экран (экран для анестезии) — 1 шт.
Каталожный №: 201.010
• Штатив (инфузионная стойка) — 1 шт.
Каталожный №: 201.020
Изготовлен из нержавеющей стали, регулируется по высоте, снабжен четырьмя крючками и двумя держателями стандартных флаконов. Оснащен встроенным крепежным зажимом.
• Столик для инъекций (опора для руки) — 2 шт.
Каталожный №: 201.030
Профилированное ложе из вспененного полиуретана, нержавеющие монтажные элементы; регулируются положения вдоль панели стола и поворот вокруг вертикальной оси. Рентгенопрозрачен. Оснащен зажимом 201.103 и фиксирующим ремнем.
• Ремень для фиксации туловища (поясной ремень) — 1 шт.
Каталожный №: 201.040
Мягкий синтетический ремень шириной 120 мм с крепежными зацепами, регулируется по длине.
• Рукодержатель (фиксатор руки) — 2 шт.
Каталожный №: 201.041
Мягкий синтетический ремень шириной 80 мм с зажимом и нержавеющим креплением к направляющей стола, регулируется положение вдоль панели стола.
• Держатель рентгеновской кассеты — 1 шт.
Каталожный №: 201.050
Металлическая лопатка с фиксатором и длинной складной ручкой для введения (установки) R-кассеты под рентгенопрозрачной столешницей стола в продольном направлении.
• Боковой упор — 2 шт.
Каталожный №: 201.060
Профилированная подушка 105х202 (мм) из вспененного полиуретана с нержавеющей стойкой и крепежными элементами для установки на направляющую стола, укомплектован зажимом 201.102. Регулируется положение вдоль панели стола и двух вертикальных осей стойки.
Комплекты для орто-травматологических операций
Комплект КПП-02
Для орто-травматологических операций на нижних конечностях (базовый для репозиции и тракции костей).
Каталожный №: 202.000
Комплект КПП-03
Для орто-травматологических операций на бедре (дополнение базового).
Каталожный №: 202.100\
Комплект КПП-04
Для орто-травматологических операций на голени и колене (дополнение базового).
Каталожный №: 202.200
Комплект КПП-05
Для орто-травматологических операций на руке (дополнение базового).
Каталожный №: 202.300
Комплект КПП-06
Для наложения гипсовых повязок в области таза и нижних конечностей (дополнение базового).
Каталожный №: 202.400
Комплект КПП-07
Для артроскопии (дополнение базового).
Каталожный №: 202.500
Комплект КПП-08
Для тракции костей (дополнение к комплектам КПП-03, КПП-04, КПП-05).
Каталожный №: 202.050
Комплекты приспособлений для ортопедии являются дополнительными устройствами к операционному столу, применяются в травматологии и обладают хорошими возможностями для лечения с применением вытяжки, а также прекрасно подходят для всех процедур остеосинтеза верхних и нижних конечностей.
Конструкция ортопедической секции, возможность установки на ней удлинительной секции, а также ножных секций стола позволяет подготовить пациента к операции и провести обезболивание прямо на развернутом приспособлении.
Позиционирование рентгенопрозрачного упорного шеста на тазовой панели ортопедической секции оптимально для обеспечения просвечивания в любой проекции. Все элементы комплектов выполнены из нержавеющей стали.
Очень простые сочленения легких профильных труб обеспечивают удобство трансформирования и настройки элементов ортопедических комплектов. При этом один человек может переналадить комплект для различных позиций пациента. Размещение приспособлений на специализированной тележке позволяет осуществлять монтаж (демонтаж) ортопедической секции на операционном столе.
Комплекты для ортопедии и травматологии применяются со следующими моделями операционных столов:
Медин Альфа (ОУ-01К)
ОК-Бета (ОУК-02)
ОМ-Дельта (ОУК-06)
ОК-Бета Плюс (ОУК-02)
ОК-Сигма
Цветовая карта обивочного материала
(возможно комбинирование обивочного материала)
- Наименование Код Пример 1. бежевый 1044 Пример 2. светло-зеленый 6021 Пример 3. бирюзовый 6001 Пример 4. фиолетовый 3036 Пример 5. темно-синий 5061 Пример 6. голубой 5154 Пример 7. черный 9011 Пример 8. светло-серый 7000 Пример
Цветовая карта окраски металлических поверхностей
- Наименование Код Пример 1. белый 9003 Пример 2. шафран 1017 Пример 3. фиолетовый 4006 Пример 4. голубой 5012 Пример 5. бежевый 1015 Пример 6. светло-зеленый 6027 Пример 7. светло-серый 7035 Пример
