СВЕТИЛЬНИК ТРАНСПОРТНЫЙ

СВЕТОДИОДНЫЙ

СТД-12370

ПАСПОРТ

(совмещенный с техническим описанием и инструкцией по эксплуатации)

ПЖСИ.346140.008-06 ПС

Предприятие «Модуль»

1. Назначение.

Светильник СТД-12370  (СТД-12370-2ДАЛ) предназначен для освещения салонов транспортных средств. Светильник используется в сети постоянного тока напряжением  24 В. Климатическое исполнение  УХЛ категория 2 по ГОСТ 15150. Светильник с двумя динамиками, режимом аварийного освещения, с использованием светодиодных линеек в качестве источника света. Светильник накладного типа, монтаж светильника на транспортном средстве производится по месту, используя рекомендованные зоны крепления.

  2. Технические характеристики

2.2.1. Напряжение питания  24В

2.2.2. Допустимые отклонения напряжения питания  16...30В

2.2.3. Ток потребления         6 А

2.2.4. Допустимые отклонения тока потребления  7…8 А

2.2.5. Максимальная мощность нагрузки  21 линейка по …Вт

2.2.6. Тип нагрузки  -  светодиодная линейка 16-550STW8Q

2.2.7. ПВ  100%

2.2.8. Сопротивление динамиков  4 Ом

2.2.9. Количество динамиков на светильник  2 шт.

2.2.10. Тип динамиков  FR 0039

2.2.11. Масса светильника  кг.

2.2.12. Габаритные размеры  103х43х12370 мм

  3. Комплект поставки

В комплект поставки для освещения вагона 71-623 входят:

- СТД-12370  - 2 шт.

  - паспорт, совмещенный с техническим описанием и инструкцией

НЕ нашли? Не то? Что вы ищете?

  по эксплуатации  1 на вагон

- упаковка  1

  4. Меры безопасности

  При проведении работ связанных с настройками, проверками и  испытаниями пользоваться “ Общими требованиями безопасности“ ГОСТ 12.2.007.0. Светильник не требует специальных мер по утилизации.

  5. Характерные неисправности


Неисправность

Вероятная причина

Метод устранения

Светодиод не загорается

Обрыв (или замыкание) в цепи светодиодов

Восстановить цепь (устранить замыкание)

  6. Сведения о рекламациях

  При выходе из строя преобразователя в линии освещения в период гарантийных  обязательств потребителем составляется акт о необходимости ремонта или отправки блока предприятию изготовителю.

Адрес изготови  Челябинская обл.  г. Миасс-20

а.  ООО "МОДУЛЬ" (351-3) 53-32-89

7.Гарантийные обязательства

  Изготовитель гарантирует соответствие СТД-12370 требованиям ПЖСИ.346140.008 ТУ  при соблюдении условий эксплуатации, транспортирования и хранения, установленных техническими условиями.

  Гарантийный срок эксплуатации 24 месяца со дня выпуска.

  Гарантийный срок хранения 12 месяцев с момента отгрузки потребителю.

  8. Установка комплекта освещения

  Для монтажа необходимо выполнить следующие операции:

  Снять со светильника светорассеиватели, крышки (боковые и динамика).

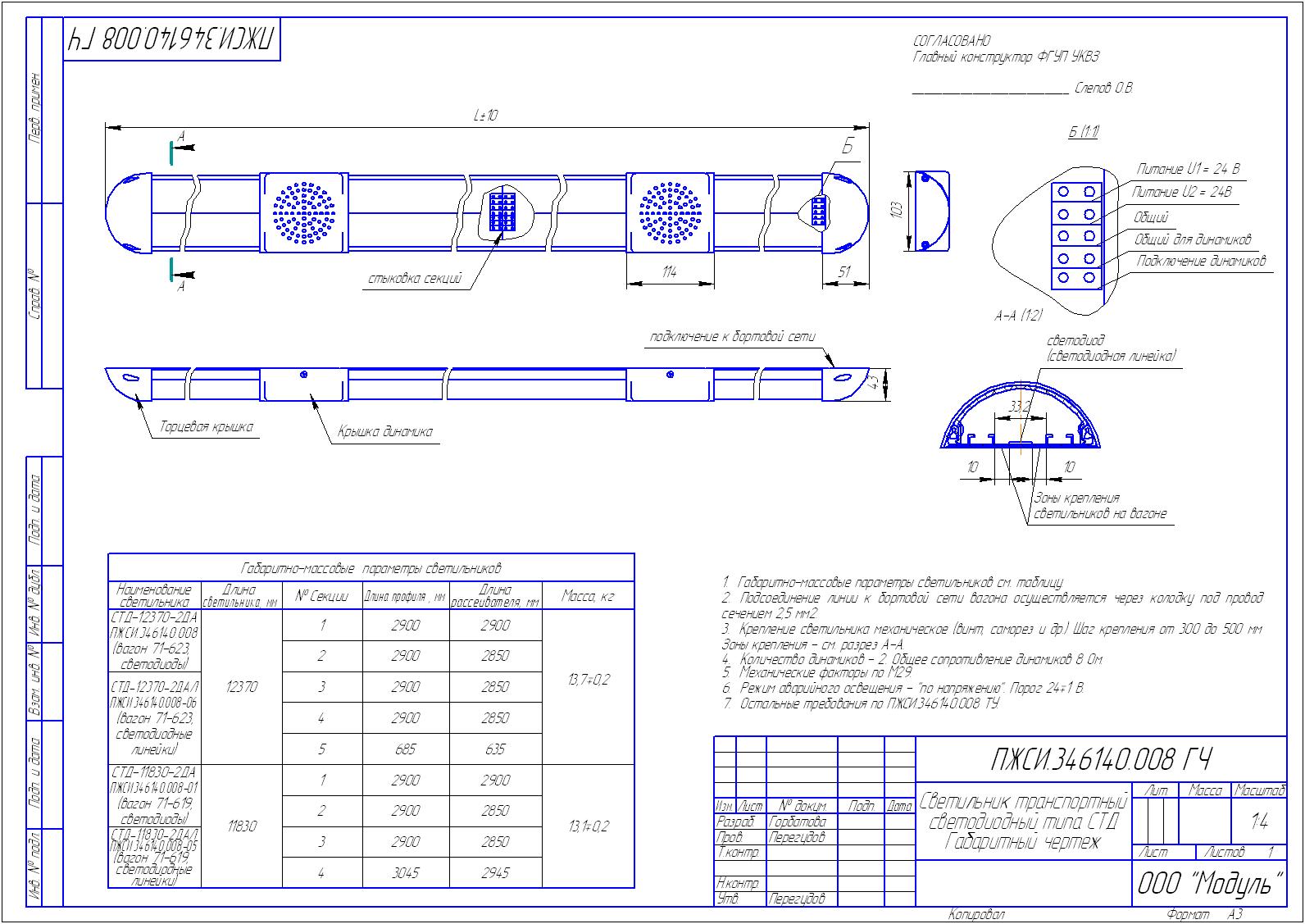

Закрепить основания к потолку транспортного средства. Зоны крепления светильника указаны на рисунке ниже.

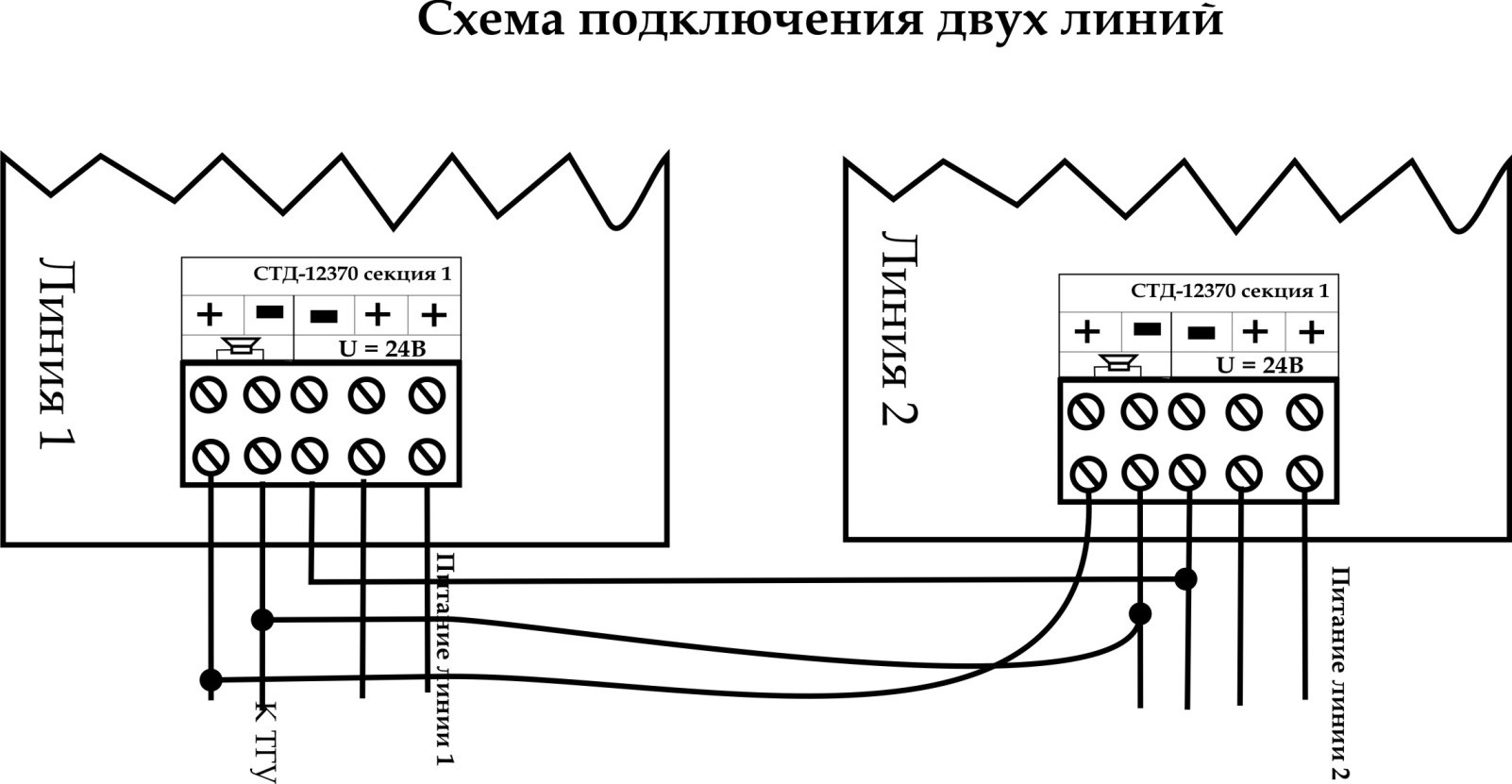

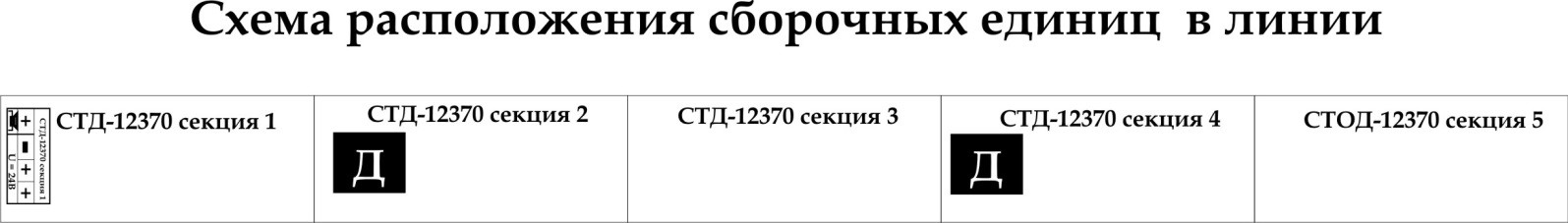

Выполнить электромонтаж в соответствии с маркировкой на сборочных единицах. Минус имеет электрическую связь с корпусом светильника. Убедится в правильности электромонтажа. Подать на линию освещения питание. Светодиоды в светильнике должны загореться. Одеть на основание светорассеиватель и установить крышки. Закрепить крышки саморезами.

  9.  Замена перегоревшего преобразователя

  Для замены преобразователя необходимо выполнить следующие операции:

Снять светорассеиватель с основания. Для этого необходимо открутить  саморежущие шурупы по бокам крышек. Снять с основания крышки и светорассеиватель. Снять преобразователь. Если преобразователь прикреплен к основанию заклепками, то необходимо высверлить их. Установить исправный преобразователь. Для этого высверлить два отверстия в основании по месту и закрепить его саморезами.

10. Замена неисправного светодиода

  1. Определить неисправный светодиод.

  2. Отпаять провода питания светодиода.

  3. Высверлить заклепки. Поменять светодиод, закрепив исправный светодиод заклепками.

  4. Восстановить провода питания светодиода.

11. Свидетельство о приемке

СТД-12370  серийный номер № ___________ изготовлен и принят в соответствии с обязательными требованиями действующей технической документации и  признан  годным  для эксплуатации.

ОТК

__________________  _____________ 20____ г.

личная подпись  дата выпуска

Упаковочный лист на светильник  СТД-12370


Наименование

Количество шт.

СТД-12370

2

Паспорт

1


Датчик конечного положения

ДКП-6.2



ПАСПОРТ

ПЖСИ.421259.006-2 ПС

Предприятие  “Модуль”

1. Основные сведения об изделии и технические данные

1.1. Датчик конечного положения ДКП-6.2 ПЖСИ.421259.006-2 (далее ДКП)  предназначен для определения конечного положения створок дверей трамвайных вагонов и троллейбусов.

1.2. Климатическое исполнение  -  У 2  ГОСТ 15150

1.3. Диапазон рабочей температуры  -  от минус 40 °С до плюс 50 °С

1.4. Степень защиты  -  IP 67  ГОСТ 14254

1.5. Тип датчика – бесконтактный, герметичный, резьбовой

1.6. Питание от источника постоянного тока напряжением, В…  16..30

1.7. Падение напряжение на открытом ключе, В, не более ……  2,5

1.8. Токовая нагрузка, А ………………………………………………  0,5

  Токовая нагрузка при ПВ 20% …………………………………  1,0

1.9. Характер нагрузки – активно-индуктивный;

при использовании в нагрузке лампы накаливания  мощность должна быть, Вт, не более ……………………………………………………  5,0

1.10. Тип защиты – от перегрузки, короткого замыкания,  перепутывания при подключении.

1.11. Расстояние воздействия управляющего элемента, мм …  1…8

1.12. Минимальная толщина управляющего элемента, мм …..  1,0

1.13. Материал управляющего элемента ………………………..  сталь;

(применение другого материала должно быть согласовано)

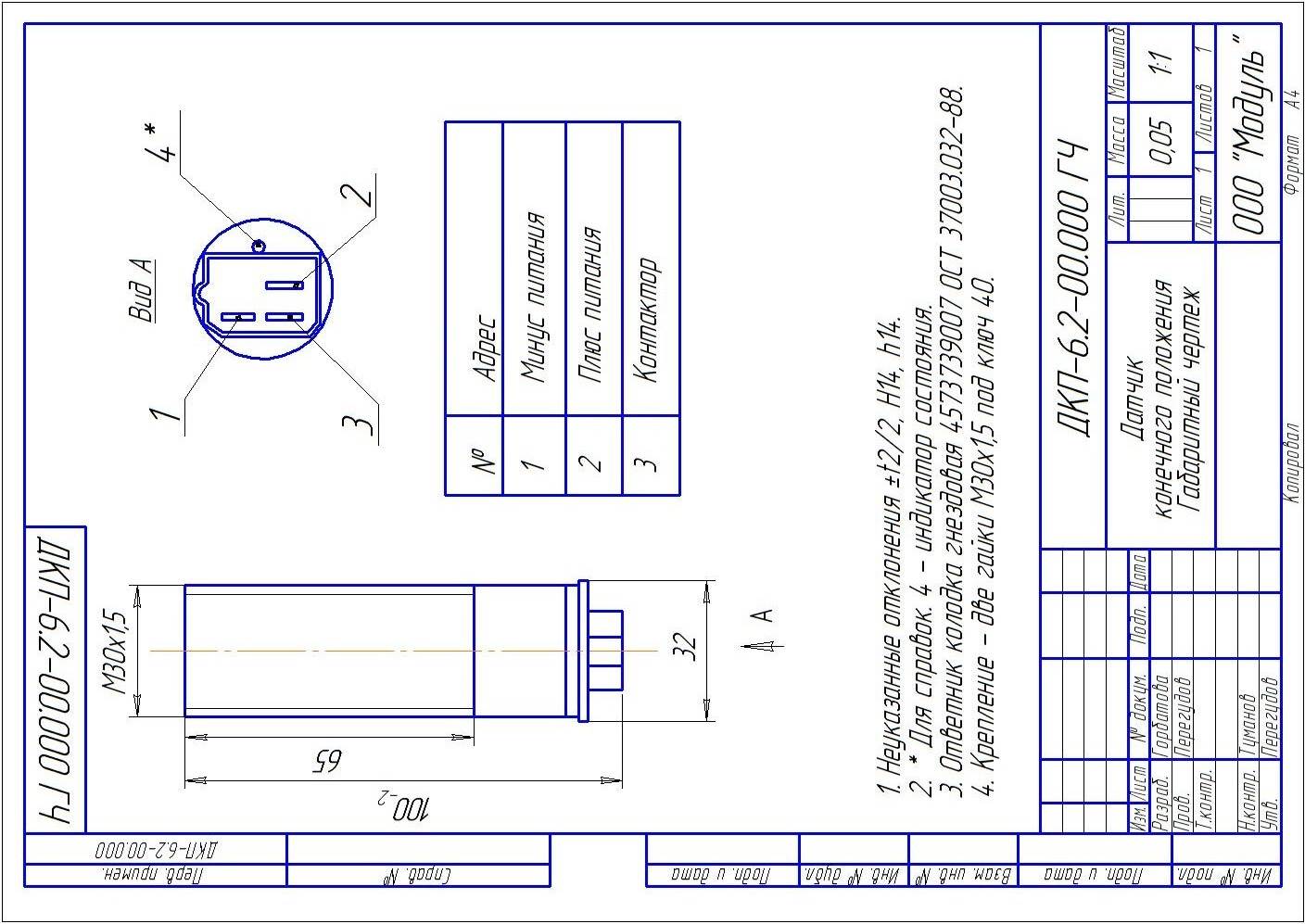

1.14. Габаритные размеры, мм ………………………………….  М30 * 100

Длина резьбовой части, мм ……………………………………….  65

1.15. Масса, кг, не более ……………………………………….….  0,2

1.16.Подключение - колодка штыревая  4573739008 (выполненная в  корпусе датчика)

Ответник - колодка гнездовая  4573739007


2. Комплектность

В комплект поставки входят:


Датчик конечного положения (с гайками)  ПЖСИ.421259.006-2

  шт.

Паспорт  ПЖСИ. 421259.006-2ПС

  1 шт.

3. Ресурсы, сроки службы и хранения и гарантии изготовителя

3.1. На ДКП устанавливается гарантийный срок эксплуатации – 12 месяцев  со дня ввода в эксплуатацию вагона, но не более 24 месяцев со дня отгрузки с предприятия – изготовителя.

3.2. Предприятие – изготовитель не несет ответственности и не гарантирует работу ДКП в случае несоблюдения правил эксплуатации.

3.3. При выходе из строя приборов в период гарантийных обязательств, потребителем составляется акт о необходимости ремонта и отправки приборов предприятию-изготовителю.

Адрес предприятия – изготовителя:

456320, Россия, Челябинская обл., г. Миасс-20,

-а



4 Свидетельство о приемке

ДКП-6.2 ПЖСИ.421259.006-2 в количестве  ______ шт.  изготовлены и приняты в соответствии с обязательными требованиями действующей технической документации и  признаны  годным  для эксплуатации.


  ОТК

__________________________  _________________20___ г.

  личная подпись  дата выпуска
