Восьмиканальный модуль дискретного ввода

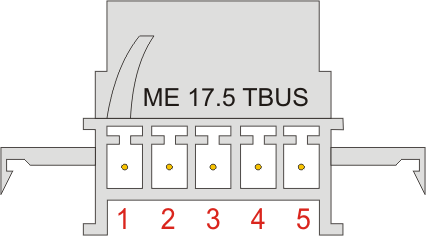

Внешний вид и назначение контактов ответной части к разъему Х5:

Номер контакта	Обозначение	Назначение
1	D+	Линия Data+ интерфейса RS485
2	D-	Линия Data - интерфейса RS485
3	Uпит.	Вход напряжения питания
4	Uпит. рез.	Вход резервного напряжения питания
5	Gnd	Общий провод для основного и резервного источников питания

Схема подключения датчиков

АКОН» Украина, г. Киев, 03058 ул. Лебедева-Кумача 5, оф. 319 ([phone] ([phone] *****@*** www. akon. Skype: wadbus

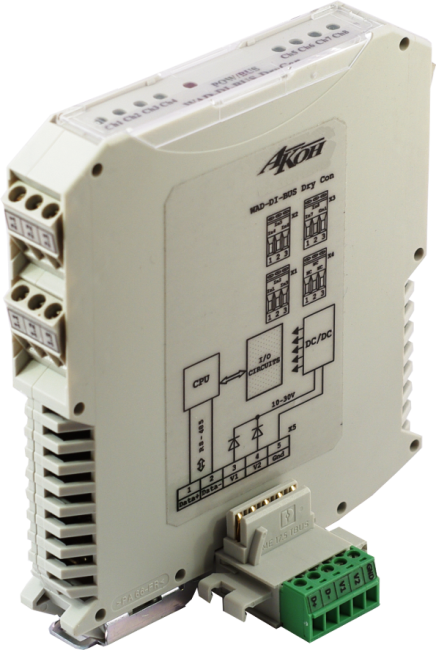

Технический паспорт

WAD-DI-BUS

ТУ У 33.2-33056998-001:2009

Восьмиканальный модуль дискретного ввода

Групповая гальваническая развязка

Интерфейс RS485 (Modbus RTU)

2011

1.  Основные технические характеристики.

Модуль WAD-DI-BUS ТУ У 33.2-33056998-001:2009 предназначен для дискретного ввода сигналов, обеспечения защиты от дребезга и случайного срабатывания (управляемая функция “время отклика”) и передачи состояния входных каналов в головной вычислитель по линиям интерфейса RS-485.

Количество входных каналов – 8.

Входной диапазон лог.1 – ~16-27В 50Гц.

Диапазон регулировки времени отклика – 0…5 с, шаг установки 1мс

Подавление помехи нормального вида 50/60 Гц не менее 120 дБ.

Подавление помехи общего вида 50/60 Гц не менее 140 дБ.

Защита входа питания от другой полярности и превышения напряжения до +/-60В.

Защита линий интерфейса RS-485 от превышения напряжения до +/-60В.

Входные цепи гальванически изолированы от питания модуля и интерфейса, интерфейс изолирован от питания. Напряжение гальванической изоляции 1500 В.

Напряжение питания от 10 до 30 В. Рекомендуемое напряжение питания 24В.

Потребляемая мощность не более 2.5 Вт.

Габариты модуля - 105х114х17,5 мм.

Вес - 110 г.

Средний срок службы изделия – 10 лет.

Крепление – DIN-рейка.

Условия эксплуатации.

Рабочая температура окружающего воздуха для модуля от -20 до +75 0С.

Относительная влажность 98% при +35 0С.

Температура хранения от -25 до +90 0С.

Комплект поставки:

Модуль WAD-DI-BUS                        1 шт.        № 000

Комплект разъемов:        MEP 17.5 BUS        1 шт.

IMC 1.5/5        1 шт.

Паспорт – 1 шт. (допускается 1 шт. до 10 комплектов поставки).

Начальные настройки:

Адрес – 1.

Скорость обмена – 9600 бод.

Протокол – Modbus RTU.

Формат фрейма – 8:n:1.

Свидетельство о приёмке:

Модуль дискретного ввода WAD-DI-BUS соответствует техническим характеристикам и признан годным к эксплуатации.

Дата выпуска 10.05.2011 г.

Подпись лица, ответственного за приёмку __________________________

Гарантийные обязательства:

Изготовитель гарантирует соответствие модуля техническим характеристикам при соблюдении потребителем условий эксплуатации и хранения. Гарантийный срок эксплуатации 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления. Адрес изготови, Украина, г. Киев, ул. Лебедева-Кумача 5, оф. 319, ([phone], ([phone], *****@***, www. akon.

Нормативная база:

Модули WAD-DI-BUS ТУ У 33.2-33056998-001:2009 произведены согласно комплекта производственной документации АКОН.426438.001 и соответствуют требованиям ДСТУ 2465-94, ДСТУ 2708-2006, ДСТУ ІЕС 60654-3:2000, ДСТУ ІЕС 61000-4-2:2008, ДСТУ ІЕС 61000-5-2:2008, ДСТУ ІЕС 61000-11-2:2008, ДСТУ ІЕС 61000-17-2:2008, ДСТУ ІЕС 61326-1:2002..

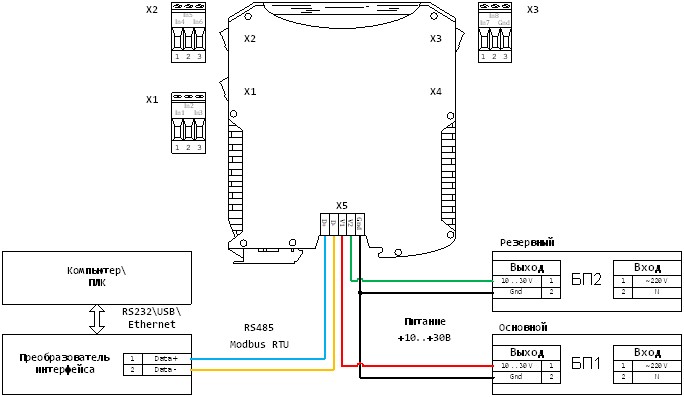

Cхема подключения питания и интерфейса

Назначение контактов разъемов X1-X4

Разъём Х2:
2.1	2.2	2.3
In4 (Дискретный вход 4)	In5 (Дискретный вход 5)	In6 (Дискретный вход 6)
Разъём Х1:
1.1	1.2	1.3
In1 (Дискретный вход 1)	In2 (Дискретный вход 2)	In3 (Дискретный вход 3)
Разъём Х3:
3.1	3.2	3.3
In7 (Дискретный вход 7)	In8 (Дискретный вход 8)	GnI (Общий дискретных входов)
Разъём Х4:
Не установлен
